Allen-Bradley 700-HLT1U1 Bulletin 700-HL Klemmenblockrelais

Allen-Bradley 700-HLT1U1 Bulletin 700-HL Reihenklemmenrelais

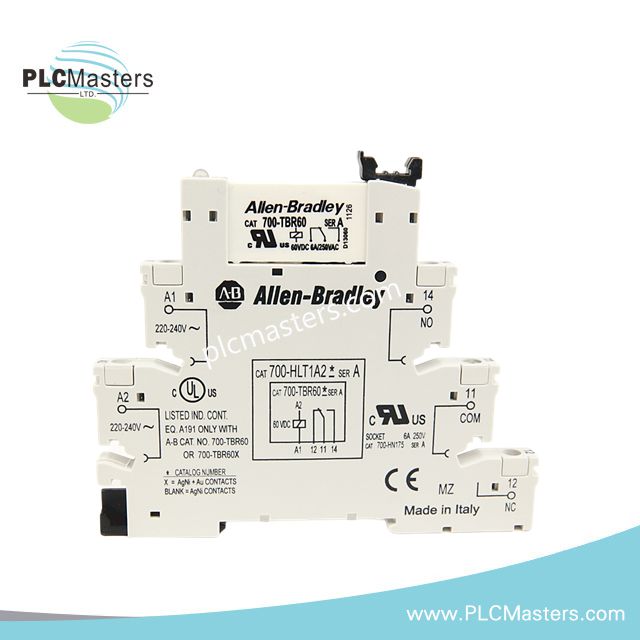

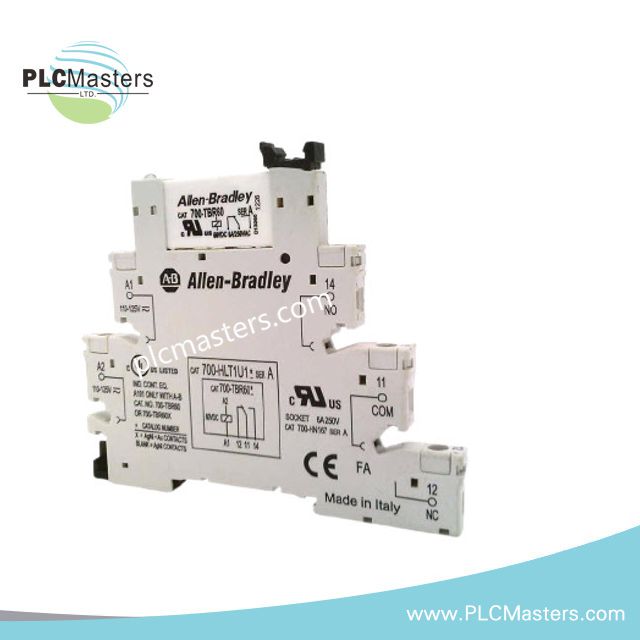

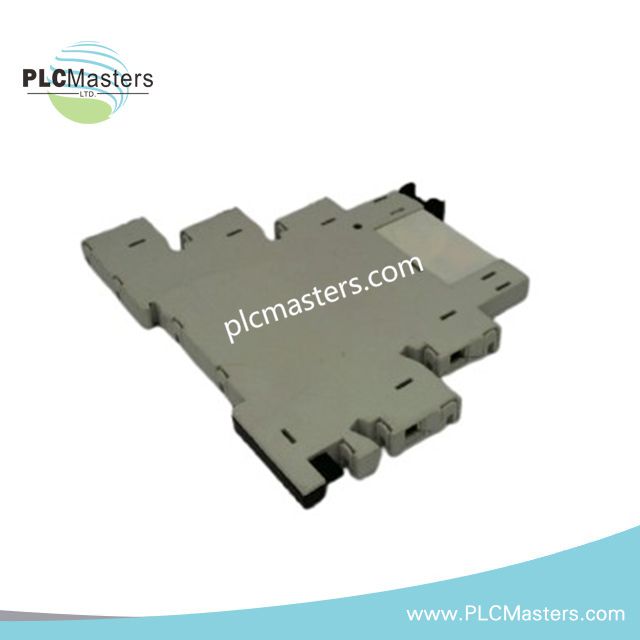

Das für die Schnittstellenanbindung von Steuersignalen konfigurierte Allen-Bradley 700-HLT1U1 (Reihenklemmenrelais 700-HLT1U1) sorgt für eine galvanische Trennung zwischen Logikschaltungen und Lastgeräten. Das Gerät verfügt über eine SPDT-Kontaktanordnung, Schraubklemmen, ein austauschbares Relaismodul und eine integrierte LED-Anzeige.

Hardwarespezifikationen

Merkmale der Schnittstelle für industrielle Steuerungen und Relais

Das 700-HLT1U1 verwendet eine SPDT-Kontaktanordnung mit einem Schließer und einem Öffner. Das Relais bietet eine Kontaktbelastbarkeit von 6 A bei 250 VAC oder 30 VDC, während das Kontaktmaterial AgSnO2 die angegebene Schaltfunktion unterstützt.

Das 6,2 mm breite Gehäuse ermöglicht eine hochdichte Installation auf 35-mm-DIN-Schienen. Schraubklemmen dienen als Schnittstelle für die Feldverdrahtung, während abnehmbare Klemmen den Austausch des Relais ermöglichen, ohne die angeschlossenen Feldleiter zu lösen.

Die integrierte LED zeigt den Spulenstatus am Reihenklemmenblock an. Ein Halteclip sichert die Baugruppe während der Installation, und das austauschbare Relaismodul ermöglicht den Relaiswechsel unabhängig von der fest installierten Feldverdrahtung.

Die bereitgestellten Daten weisen außerdem auf einen Überspannungsschutz der Spule hin, wobei dessen elektrischen Schutzgrenzen nicht angegeben sind. Daher sollten die Anforderungen an eine externe Unterdrückung entsprechend der Auslegung des installierten Steuerkreises festgelegt werden.

Häufig gestellte Fragen

F: Kann das Relaismodul ausgetauscht werden, ohne die Feldverdrahtung zu trennen?
A: Ja. Die bereitgestellten Spezifikationen weisen ein austauschbares Relaismodul und abnehmbare Schraubklemmen aus.

F: Welche Kontaktkonfiguration bietet das 700-HLT1U1?
A: Es bietet eine SPDT-Anordnung, 1 Form C, mit einem Schließer und einem Öffner.

F: Ist das Relais zwangsgeführt?
A: Nein. In der bereitgestellten Spezifikation ist ausdrücklich angegeben, dass keine zwangsgeführten Kontakte vorhanden sind.

Richtlinien für die Installation vor Ort

Installieren Sie das Reihenklemmenrelais auf einer kompatiblen 35-mm-DIN-Schiene und prüfen Sie vor der Verdrahtung den sicheren mechanischen Eingriff.

Führen Sie Spulenleiter nach Möglichkeit getrennt von energiereichen Schaltleitern, um unerwünschte elektrische Kopplungen zu reduzieren.

Schließen Sie die Leiter über die angegebenen Schraubklemmen an und überprüfen Sie vor dem Einschalten des Stromkreises den korrekten Sitz der Leiter.

Schließen Sie die Relaiskontakte entsprechend der erforderlichen Schaltfunktion als Schließer oder Öffner an.

Stellen Sie sicher, dass die angeschlossene Last innerhalb der angegebenen Kontaktbelastbarkeit von 6 A und der spezifizierten Spannungsgrenzen bleibt.

Halten Sie eine ausreichende Schutztrennung zwischen der Steuerverdrahtung und Stromkreisen mit deutlich abweichenden Spannungsebenen ein.

Schließen Sie bei abgeschirmten Signalleitungen die Schirme entsprechend dem Erdungskonzept des Schaltschranks an und vermeiden Sie unbeabsichtigte Erdschleifen.

Überprüfen Sie nach dem Anlegen der Spulenversorgung die LED-Statusanzeige und bestätigen Sie den entsprechenden Kontaktzustand mit geeigneten Prüfgeräten.
