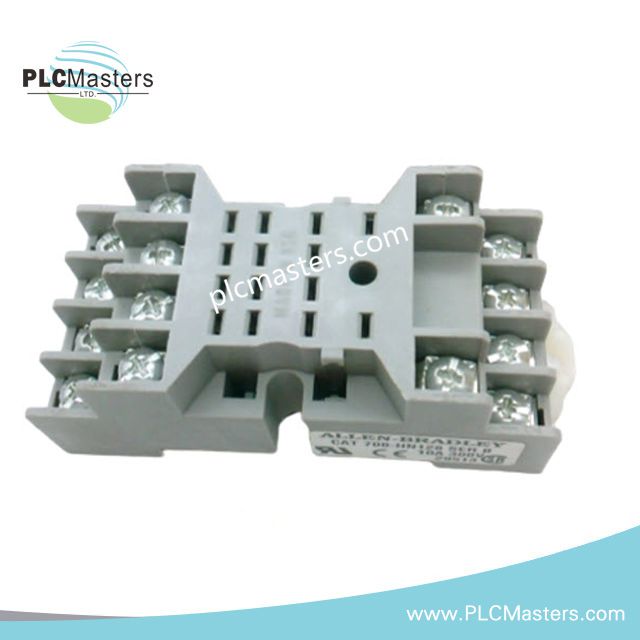

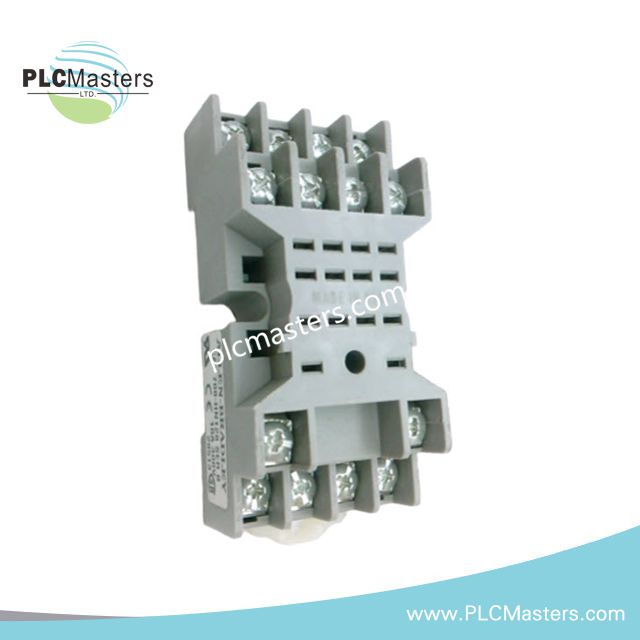

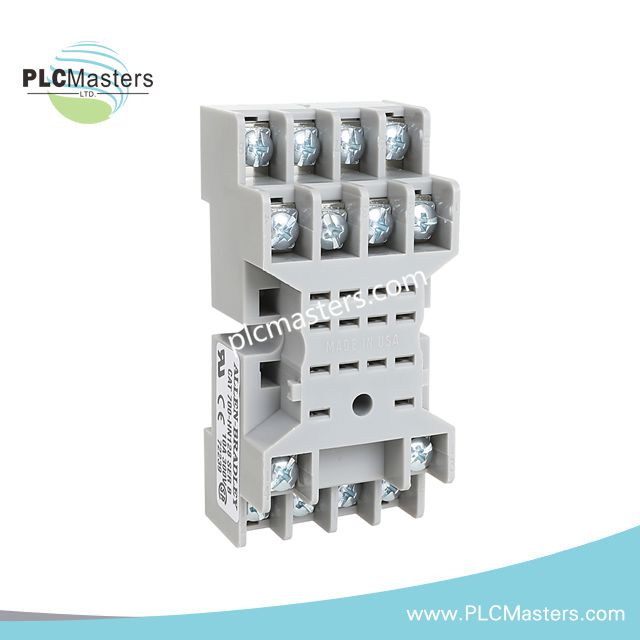

Der Allen-Bradley 700-HN128 (700-HN128 Relaissockel) ist für die Montage und Feldverdrahtung von steckbaren Relais mit 4 Kontakten ausgelegt und bietet eine elektrische Schnittstelle mit 14 Kontaktzungen sowie Schraubklemmen für Relaisstromkreise.

Hardwarespezifikationen

DIN-Schienenmontage und Relais-Schnittstelle

Der 700-HN128 bietet eine mechanische und elektrische Sockelschnittstelle für steckbare Relaisbaugruppen. Die Anordnung mit 14 Kontaktzungen unterstützt 4-polige Relaiskonfigurationen, während die Schraubklemmen in offener Bauform einen direkten Zugang zur Feldverdrahtung ermöglichen.

Der Sockel unterstützt die Montage auf einer 35-mm-DIN-Schiene sowie die Schraubmontage an einer Schalttafel. Bei der Montage auf der DIN-Schiene sollte über das gesamte Montageprofil ein vollständiger mechanischer Eingriff gewährleistet und eine seitliche Belastung des Sockelgehäuses vermieden werden.

Die bereitgestellten Daten geben einen Nennwert von 10 A pro Pol sowie eine Sockelnennspannung von 300 VAC an. Die tatsächliche Belastung des Stromkreises muss innerhalb der Nennwerte sowohl des Sockels als auch des installierten Relais liegen.

Häufig gestellte Fragen

F: Ist der 700-HN128 ein aktives Relais oder ein Relaissockel?

A: Der 700-HN128 ist ein passiver Relaissockel und enthält kein Relais-Schaltelement.

F: Welche Relaiskonfiguration unterstützt der 700-HN128?

A: Der Sockel verfügt über 14 Kontaktzungen und ist für steckbare Relaiskonfigurationen mit 4 Polen / 4PDT ausgelegt.

F: Kann der Sockel auf einer DIN-Schiene montiert werden?

A: Ja. Die bereitgestellten Spezifikationen nennen die Montage auf einer 35-mm-DIN-Schiene sowie die Schraubmontage an einer Schalttafel.

Richtlinien für die Installation vor Ort

Überprüfen Sie vor dem Einsetzen des Relais in den Sockel das Relaismodell und die Anordnung der Kontaktzungen. Stellen Sie vor der Feldverdrahtung sicher, dass alle Klemmen korrekt identifiziert sind.

Verwenden Sie Leiter und Schutzvorrichtungen, die für die Spannung und den Strom des angeschlossenen Stromkreises geeignet sind. Überschreiten Sie weder den angegebenen Sockelnennwert von 10 A pro Pol noch den Nennwert des installierten Relais.

Ziehen Sie die Schraubklemmen gemäß den geltenden Anforderungen an Klemme und Leiter fest. Vermeiden Sie ein übermäßiges Abisolieren der Leiter, freiliegendes Kupfer oder mechanische Belastungen an den Klemmenverbindungen.

Setzen Sie den Sockel bei der Montage auf der DIN-Schiene vollständig auf die Schiene und überprüfen Sie vor der Verdrahtung die mechanische Befestigung. Verwenden Sie bei der Schalttafelmontage geeignete Befestigungsmittel und achten Sie auf die Ausrichtung zwischen Sockel und Relais.

Führen Sie die Stromverdrahtung des Relais nach Möglichkeit getrennt von niederpegeligen Analog-, Kommunikations- und empfindlichen Messleitungen. Halten Sie einen ausreichenden Abstand zu stark störenden Schaltleitern ein.

Wenn sich in der Nähe geschirmte Signalleitungen befinden, schließen Sie die Schirme entsprechend dem Erdungskonzept des Systems an, anstatt den Relaissockel als Erdungspunkt zu verwenden.

Untersuchen Sie Sockel, Klemmen und Relaiskontaktzungen vor der Inbetriebnahme auf Verschmutzung, Verformung oder lose Verbindungen. Überprüfen Sie nach der Installation die elektrische Kontinuität und den ordnungsgemäßen Relaisbetrieb.
