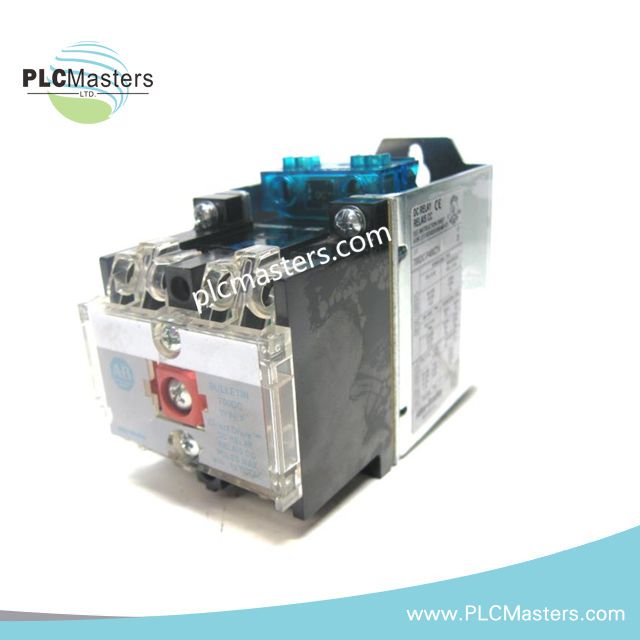

Allen-Bradley 700DC-P400Z2 Bulletin 700-P Hochleistungs-Gleichstromsteuerrelais

Allen-Bradley 700DC-P400Z2 Bulletin 700-P Hochleistungs-Gleichstromsteuerrelais

Das für das Schalten von Gleichstrom-Steuerkreisen ausgelegte Allen-Bradley 700DC-P400Z2 (700DC-P400 Gleichstromsteuerrelais) ermöglicht das direkte Kontaktschalten für Gleichstromgeräte und Steuerkreise innerhalb von Bulletin-700-P-Relais-Systemen.

Hardware-Spezifikationen

Eigenschaften der Gleichstromspule und der industriellen Steuerung

Das Relais verwendet eine Betriebsspule mit 230 bis 250 VDC, die durch das bereitgestellte Suffix Z2 gekennzeichnet ist. Die vier Schließerkontakte ermöglichen das elektrisch betätigte Schalten externer Gleichstrom-Steuerkreise.

Die offene Bauweise erfordert die Installation innerhalb einer geeigneten Schalttafel oder eines geschützten Steuerungsgehäuses. Die Montagevorrichtungen unterstützen je nach gewählter Hardware-Anordnung die Schalttafel- und DIN-Schienenmontage.

Als Komponente des Allen-Bradley Bulletin 700-P gehört das Gerät zur industriellen Steuerungshardware und nicht zu einem SPS-Kommunikationsmodul. Daher gelten Profinet-, EtherNet/IP-, Firmware-Kompatibilitäts- und Rückwandbusparameter für dieses Relais selbst nicht.

Die Kontaktschnittstelle sollte anhand der Eigenschaften der angeschlossenen Last bewertet werden, einschließlich Dauerstrom, Einschaltstrom und des elektrischen Verhaltens induktiver Lasten.

Häufig gestellte Fragen

F: Welche Spulenspannung ist für den 700DC-P400Z2 angegeben?

A: Die bereitgestellten Daten geben eine Betriebsspulenspannung von 230 bis 250 VDC an.

F: Wie viele Schließerkontakte sind vorhanden?

A: Das Relais verfügt über vier Schließerkontakte zum Schalten externer Steuerkreise.

F: Ist ein bestimmter Wert für die Leistungsaufnahme angegeben?

A: In den bereitgestellten technischen Daten ist kein Wert für die Leistungsaufnahme der Spule enthalten, daher wird kein Zahlenwert angegeben.

Richtlinien für die Installation vor Ort

Installieren Sie das Relais an einer mechanisch sicheren Stelle in der Schalttafel oder auf einer DIN-Schiene und sorgen Sie für einen dem Einsatz entsprechenden Gehäuseschutz.

Überprüfen Sie vor dem Einschalten der Gleichstromspule die Versorgungsspannung der Steuerung. Verlegen Sie die Spulenleitungen räumlich getrennt von nicht zugehörigen Analogleitungen mit niedrigem Pegel und Kommunikationsleitungen.

Verlegen Sie die Leiter der Kontaktlast entsprechend den geltenden Verdrahtungspraktiken für Schalttafeln und halten Sie einen geeigneten Abstand zu empfindlichen Signalkreisen ein.

Bewerten Sie bei induktiven Lasten die Eigenschaften des Lastschaltvorgangs und verwenden Sie, sofern vom Schaltungsdesign gefordert, eine geeignete Schutzbeschaltung.

Schließen Sie Schutz- und Steuerleitungen gemäß den geltenden Normen für Gehäuse und Elektroinstallationen an. Stellen Sie sicher, dass alle Klemmen nach der Verdrahtung mechanisch fest sitzen.

Wenn für nahegelegene Messkreise geschirmte Leitungen verwendet werden, schließen Sie die Schirme entsprechend dem Erdungskonzept des Systems an und vermeiden Sie unbeabsichtigte Erdschleifen.

Überprüfen Sie vor der Inbetriebnahme die Verdrahtung der Kontakte und der Spule und verifizieren Sie anschließend die ordnungsgemäße Funktion der Schließerkontakte innerhalb der vorgesehenen Steuerungssequenz.
