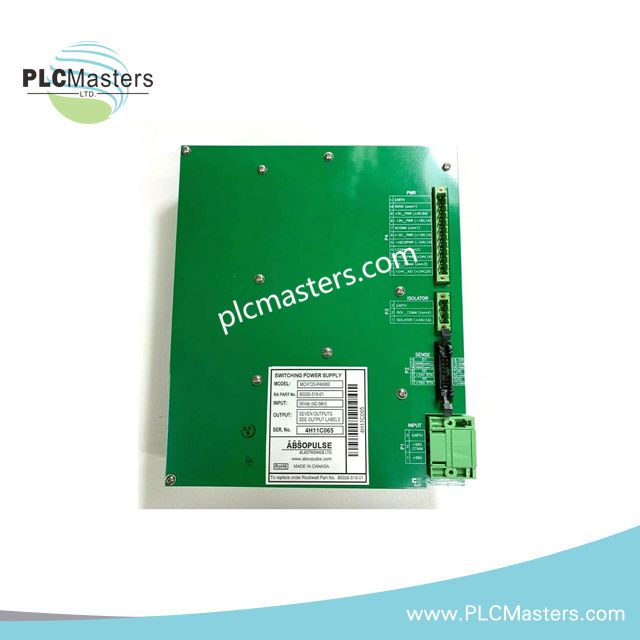

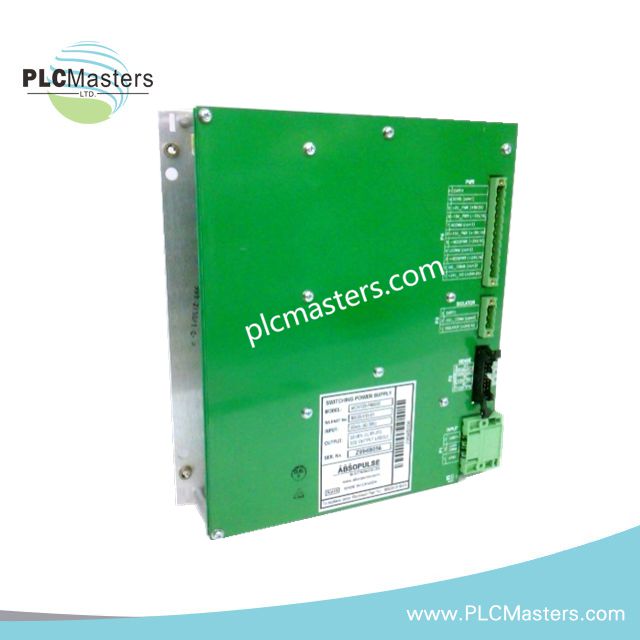

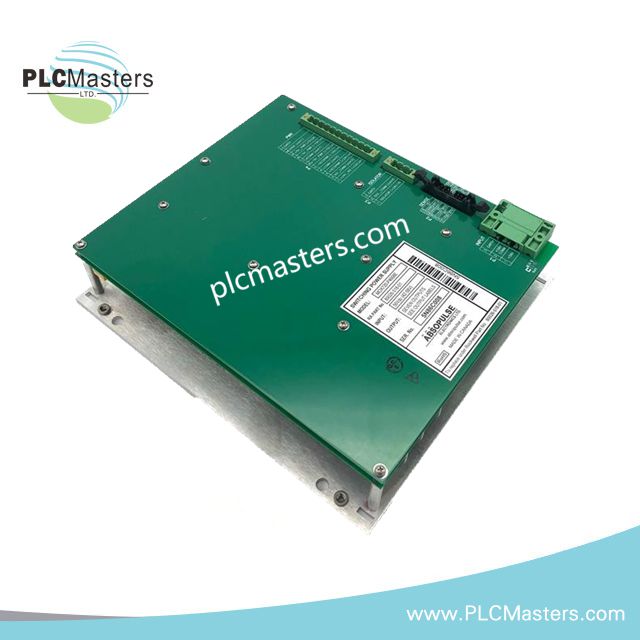

Allen-Bradley 80026-518-01-R Gleichstrom-Schaltnetzteilbaugruppe

Allen-Bradley 80026-518-01-R DC-Schaltnetzteilbaugruppe

Die für die DC-Spannungsumwandlung und -verteilung in Allen-Bradley-Antriebs- und Steuerungsplattformen konfigurierte Allen-Bradley 80026-518-01-R (80026-518-01-R DC-Schaltnetzteilbaugruppe) stellt die direkte elektrische Versorgung interner Automatisierungsschaltkreise bereit. Die Baugruppe verarbeitet eine Eingangsspannung von 56 VDC und verteilt mehrere DC-Ausgangsspannungen an angeschlossene Steuerungskomponenten.

Hardwarespezifikationen

Integration in EtherNet/IP- und Industriesteuerungshardware

Die Allen-Bradley 80026-518-01-R erfüllt die Anforderungen von Rockwell Automation an die Hardwareintegration für die DC-Spannungsverteilung innerhalb industrieller Steuerungsbaugruppen. Das Design auf Leiterplattenebene unterstützt geregelte DC-Versorgungspfade für interne Antriebs- und Steuerungsschaltkreise.

Die Stromversorgungsbaugruppe empfängt eine Eingangsspannung von 56 VDC und stellt separate DC-Ausgangsschienen mit 5 VDC, 15 VDC und 24 VDC bereit. Die Konfiguration mit sieben Ausgängen unterstützt mehrere angeschlossene Lasten innerhalb kompatibler Automatisierungsplattformen.

Die Leiterplattenbaugruppe verfügt über integrierte LED-Anzeigen zur lokalen Überprüfung des Vorhandenseins der Versorgungsspannung und des Betriebsstatus. Für die Installation sind eine korrekte Spannungszuordnung, die Ausrichtung der Steckverbinder und der Schutz vor leitfähigen Verunreinigungen erforderlich.

Häufig gestellte Fragen

F: Welche Eingangsspannung ist für die Baugruppe Allen-Bradley 80026-518-01-R angegeben?
A: Die Baugruppe ist laut den verfügbaren technischen Daten für eine Eingangsspannung von 56 VDC ausgelegt.

F: Welche DC-Ausgangsspannungen stellt die 80026-518-01-R bereit?
A: Die Baugruppe stellt über sieben Ausgangskanäle die Ausgangsspannungen 5 VDC, 15 VDC und 24 VDC bereit.

F: Kann die Leiterplattenbaugruppe in offenen Industriegehäusen installiert werden?
A: Ja. Die Komponente ist als offene Leiterplattenbaugruppe ausgeführt und muss in einem geeigneten geschützten Chassis oder Gehäuse installiert werden.

Richtlinien für die Installation vor Ort

Installieren Sie die Baugruppe 80026-518-01-R ausschließlich in kompatiblen Allen-Bradley-Gerätekonfigurationen und überprüfen Sie die Steckverbinderbelegung vor dem Einschalten.

Halten Sie DC-Verdrahtungen und Schaltleiter für hohe Ströme voneinander getrennt, um elektrische Störungen zu reduzieren. Sorgen Sie für eine ordnungsgemäße Erdung des Gehäuses und stellen Sie sicher, dass die Leiterplattenoberflächen frei von Staub, Feuchtigkeit und leitfähigen Rückständen bleiben.

Überprüfen Sie die Eingangspolarität, bevor Sie die 56-VDC-Versorgung anlegen. Kontrollieren Sie bei Installation und Wartung die Befestigungselemente, die Kabelführung und die Klemmenanschlüsse.

Vermeiden Sie nicht autorisierte Änderungen an den Schaltkreisen, da Änderungen an Leiterplattenbaugruppen die Ausgangsregelung und den Betrieb der angeschlossenen Steuerungshardware beeinträchtigen können.
