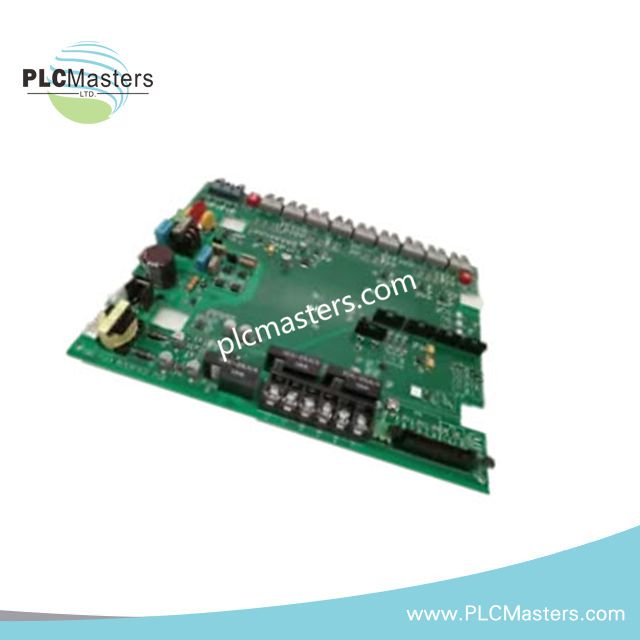

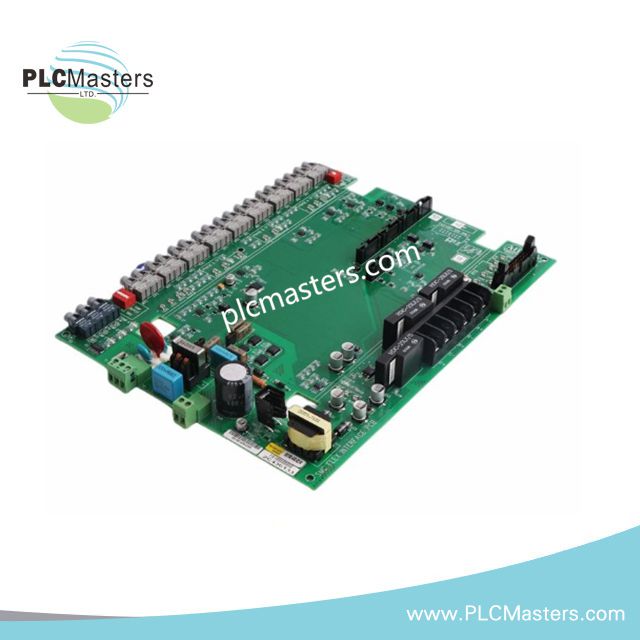

Allen-Bradley 80190-440-03-R SMC Flex-Schnittstellenplatine

Allen-Bradley 80190-440-03-R SMC Flex-Schnittstellenplatine

Die für die Signalübertragung in SMC Flex Solid-State Smart Motor Controller-Systemen konfigurierte Allen-Bradley 80190-440-03-R (80190-440-03-R SMC Flex-Schnittstellenplatine) ermöglicht die direkte physische und elektrische Verbindung zwischen der Steuerungsschaltung und den internen Logikbaugruppen.

Hardwarespezifikationen

Integration von Allen-Bradley SMC Flex-Schnittstelle und -Steuerung

Die Leiterplatte 80190-440-03-R dient als interne Schnittstellenbaugruppe in SMC Flex-Softstartersystemen mit reduzierter Spannung. Die Platine überträgt Steuersignale zwischen dem Leistungssteuerungsbereich und der zentralen Logikverarbeitungsschaltung.

Das Schnittstellendesign umfasst steckbare Flachbandkabel-Header-Verbindungen zur Integration der internen Verdrahtung. Daher erfordert die Installation die korrekte Ausrichtung der Steckverbinder sowie die Überprüfung des sicheren Sitzes der Platine vor dem Einschalten des Controllers.

Die Konstruktion der Leiterplatte unterstützt industrielle Umgebungen mit elektrischen Störungen durch Maßnahmen zur Erhöhung der Störfestigkeit und optionalen Konfigurationen mit Schutzbeschichtung. Diese Eigenschaften tragen zur Signalintegrität bei, wenn elektromagnetische Störungen niederpegelige Steuersignale beeinträchtigen können.

Die Platine arbeitet innerhalb der SMC Flex-Steuerungsarchitektur. Vor dem Austausch müssen daher die Firmwarekompatibilität und die Übereinstimmung der Hardwareversion des Controllers überprüft werden.

Häufig gestellte Fragen

F: Welche elektrische Hauptfunktion hat die Allen-Bradley-Platine 80190-440-03-R?
A: Die Platine stellt interne Signalverbindungen zwischen der SMC Flex-Leistungssteuerungsschaltung und der Hauptlogikbaugruppe des Controllers bereit.

F: Erfordert die 80190-440-03-R externe Feldverdrahtungsanschlüsse?
A: Die Platine ist als interne PCB-Schnittstellenkomponente ausgelegt und verwendet interne Controller-Steckverbinder anstelle einer direkten Verdrahtung mit Feldklemmen.

F: Welche Installationsaspekte sind beim Austausch dieser PCB-Baugruppe zu beachten?
A: Die Ausrichtung der Steckverbinder überprüfen, die Flachbandkabel-Header-Verbindungen kontrollieren, die Erdungsbedingungen bestätigen und die Platine während der Handhabung vor Verunreinigungen und elektrostatischer Entladung schützen.

Richtlinien für die Installation vor Ort

• Vor dem Zugriff auf die interne PCB-Baugruppe alle Stromquellen des Controllers trennen.
• Überprüfen, ob die Teilenummer der Ersatzplatine mit der Konfiguration des installierten SMC Flex-Controllers übereinstimmt.
• Die Platine unter Anwendung von Schutzmaßnahmen gegen elektrostatische Entladung handhaben.
• Die Flachbandkabel-Header-Steckverbinder vor der Installation auf mechanische Beschädigungen prüfen.
• Eine ordnungsgemäße Schaltschrankerdung und die Trennung von Leistungskabeln und Leitungen für Steuersignale sicherstellen.
• Sicherstellen, dass die Befestigungselemente einen stabilen mechanischen Halt bieten, ohne die Oberfläche der Platine zu belasten.
• Vor dem Anlegen der Betriebsspannung bestätigen, dass alle internen Steckverbinder vollständig eingesteckt sind.
