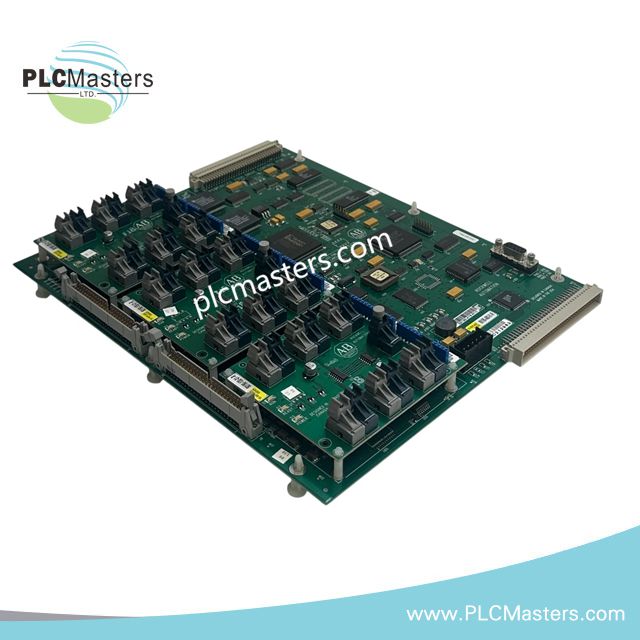

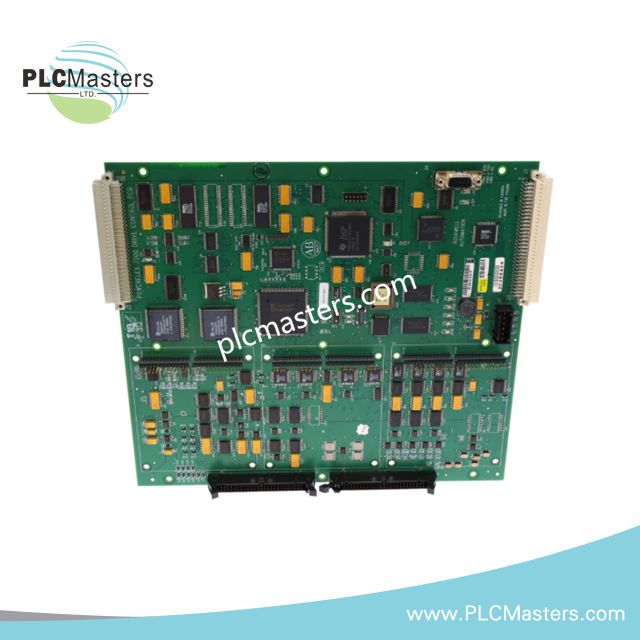

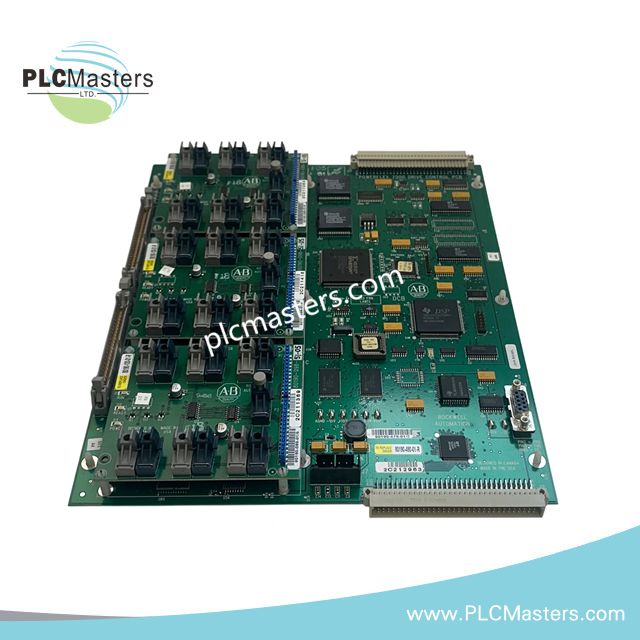

Allen-Bradley 80190-480-01-R Antriebssteuerungsplatine

Übersicht

Die 80190-480-01-R ist eine Allen-Bradley Mehrmotor-Antriebssteuerungsplatine, die für den Einsatz in Rockwell Automation PowerFlex Mittelspannungs-Antriebssystemen entwickelt wurde. Dieses Modul fungiert als zentrale Steuerschnittstelle, die für die Ausführung der Antriebslogik, digitale Signalverarbeitung und koordinierte Motorverwaltung innerhalb von MV-Antriebsarchitekturen verantwortlich ist.

Für hochdichte Industrieanwendungen entwickelt, unterstützt die Platine die gleichzeitige Steuerung von bis zu vier Motoren und bietet umfangreiche digitale Ein- und Ausgangsanschlüsse für Feldgeräte, Verriegelungen, Überwachungsschaltungen und Automatisierungsabläufe.

Das Modul arbeitet auf einer 480 VAC Plattform und ist für ältere PowerFlex 7000 Systeme sowie zugehörige Mittelspannungs-Antriebsbaugruppen konzipiert, die eine zuverlässige Hochgeschwindigkeits-Steuerkommunikation und isolierte I/O-Verarbeitung erfordern.

Kernfunktionale Merkmale

• Gleichzeitige Koordination von bis zu vier Motoren

• Integrierter 16-Kanal Digitaleingangsbereich

• Integrierter 16-Kanal Digitalausgangsbereich

• 500 VDC Kanal-zu-Kanal I/O-Isolierung

• Entwickelt für PowerFlex Mittelspannungs-Antriebsplattformen

• Unterstützt industrielle Automatisierungslogik und Rückmeldungsmanagement

• Kompakte Platinenarchitektur für Schaltschrankintegration

• Geeignet für Nachrüst- und Wartungsanwendungen

Technische Daten

Systemintegration

Die 80190-480-01-R Platine wird üblicherweise installiert in:

• PowerFlex 7000 Mittelspannungsantriebe

• Mehrachsen-Motorsteuerungssysteme

• Industrielle Verarbeitungsanlagen

• Nachrüstung von MV-Antrieben

• Automatisierungsschaltschränke

• Schwerlast-Fertigungsanlagen

Seine digitale Ein-/Ausgangsfähigkeit ermöglicht den Anschluss von Sensoren, Relais, Sicherheitsverriegelungen und externen Überwachungsgeräten, die in koordinierten Antriebsabläufen verwendet werden.

Betriebseigenschaften

Dieses Modul fungiert als zentrale Signalverarbeitungs- und Motorsteuerungsplattform im Antriebssystem. Die Platine verwaltet kontinuierlich:

• Motorstart-/stopp-Sequenzierung

• Überwachung der Antriebsrückmeldung

• Digitale Statuskommunikation

• Verriegelungsverarbeitung

• Ausgangskoordinierung zwischen mehreren Motor-Kanälen

Die integrierte 500 VDC-Isolation verbessert die Betriebssicherheit und hilft, elektrische Störübertragungen zwischen Feldverkabelung und interner Antriebselektronik zu reduzieren.

Umwelt- und Zuverlässigkeitsinformationen

Die 80190-480-01-R wurde für den Dauerbetrieb in industriellen Umgebungen entwickelt, in denen eine stabile Motorsteuerung und eine zuverlässige digitale Signalverarbeitung erforderlich sind. Typische Einsatzbereiche sind:

• Bergbaubetriebe

• Kraftwerksanlagen

• Öl- und Gasverarbeitung

• Wasseraufbereitungsinfrastruktur

• Schwere industrielle Fertigung

Häufig gestellte Fragen

Was ist der Hauptzweck der 80190-480-01-R?

Diese Platine steuert die Antriebslogik, die digitale Ein-/Ausgangsverarbeitung und die koordinierte Steuerung von bis zu vier Motoren innerhalb der PowerFlex MV-Antriebssysteme.

Wie viele digitale Ein-/Ausgangspunkte sind verfügbar?

Das Modul umfasst 16 digitale Eingänge und 16 digitale Ausgänge, die mit 24 VDC arbeiten.

Wird dieses Modul noch hergestellt?

Nein. Die 80190-480-01-R wird als eingestelltes Altteil betrachtet, das hauptsächlich für Wartungs- und Ersatzanwendungen verwendet wird.

Welche PowerFlex-Systeme verwenden diese Platine üblicherweise?

Es ist hauptsächlich mit den PowerFlex 7000 Mittelspannungsantriebsplattformen und den zugehörigen Rockwell Automation MV-Antriebsbaugruppen verbunden.
