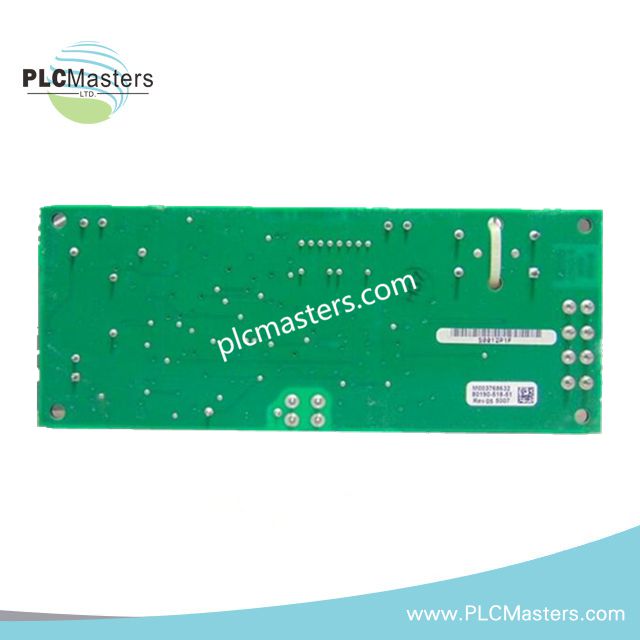

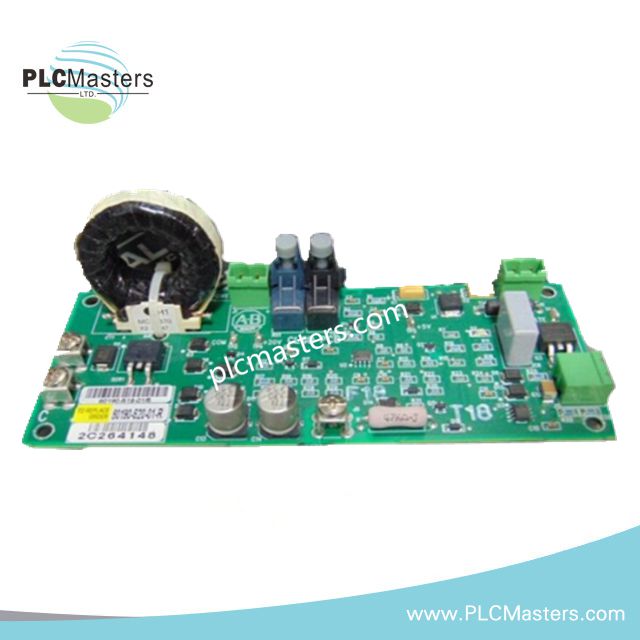

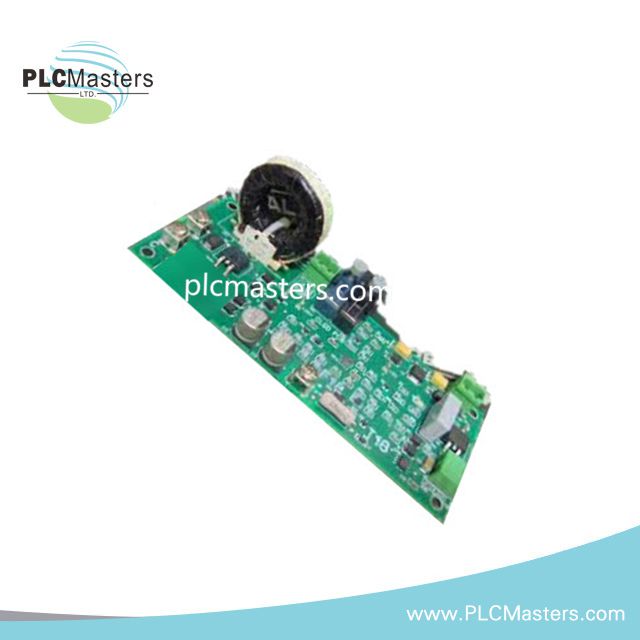

Allen-Bradley 80190-520-01-R SMC-Flex-Kühlersteuerplatinenbaugruppe

Allen-Bradley 80190-520-01-R SMC-Flex-Kühlersteuerplatinenbaugruppe

Ausgelegt für die Verarbeitung von Kühlersteuersignalen in der Allen-Bradley-SMC-Flex-Plattform für intelligente Motorsteuerungen bietet die Allen-Bradley 80190-520-01-R (verpackte Kunden-/Kühlersteuerplatinenbaugruppe 80190-520-01-R) eine direkte elektrische Schnittstelle für thermische Überwachungs- und Steuerungsfunktionen.

Hardwarespezifikationen

Kompatibilität mit industrieller Steuerung und Firmware-Flash

Die 80190-520-01-R ist eine Leiterplattenbaugruppe zur Integration in die Motorsteuerungsarchitektur des SMC-Flex. Sie bietet dedizierte Hardwarepfade für Kundenschnittstellensignale, Kühlersteuerungsfunktionen und die Logik der thermischen Überwachung.

Die Platinenbaugruppe unterstützt die interne Steuerungsstruktur von Allen-Bradley-SMC-Flex-Systemen, in denen eine firmwaregesteuerte Verarbeitung den Motorschutz und Betriebsabläufe verwaltet. Die Modulkonfiguration entspricht den Plattformanforderungen für kompatible Steuerungsbaugruppen und interne Kommunikationsschnittstellen.

Für die Installation im SMC-Flex-Gehäuse müssen die Steckerausrichtung, die Platinenidentifikation und die Kompatibilität der Hardwareversion überprüft werden. Die Signalverdrahtung sollte von Motorleitern mit hohem Strom getrennt geführt werden, um elektrische Störungen zu reduzieren.

Häufig gestellte Fragen

F: Was ist die Hauptfunktion der Baugruppe 80190-520-01-R?
A: Die 80190-520-01-R dient als Kunden-/Kühlersteuerplatinenbaugruppe und stellt innerhalb von SMC-Flex-Steuerungen die Signalschnittstelle sowie die kühlungsbezogene Steuerlogik bereit.

F: Kann die Platine unabhängig, ohne eine SMC-Flex-Steuerungsplattform, installiert werden?
A: Ein eigenständiger Betrieb ist nicht ausdrücklich dokumentiert. Die Baugruppe ist als interne Komponente für kompatible Allen-Bradley-SMC-Flex-Motorsteuerungssysteme ausgelegt.

F: Welche Installationsaspekte gelten für diese Leiterplattenbaugruppe?
A: Die Installation erfordert korrektes Einrasten der Stecker, eine ordnungsgemäße Erdung sowie den Schutz vor Verunreinigungen, Vibrationen und unbeabsichtigtem elektrischem Kontakt im Steuerungsgehäuse.

Richtlinien für die Installation vor Ort

• Überprüfen Sie vor dem Austausch der vorhandenen Steuerplatinenbaugruppe das Steuerungsmodell und die Hardwareversion.
• Trennen Sie alle Stromquellen und bestätigen Sie vor dem Zugriff auf das SMC-Flex-Gehäuse, dass keine gefährliche Spannung anliegt.
• Installieren Sie die Leiterplattenbaugruppe an den ursprünglichen Befestigungspunkten und stellen Sie sicher, dass alle Stecker vollständig eingerastet sind.
• Halten Sie Signalkabel von Motorstromleitungen und Schaltleitern mit hohem Strom getrennt.
• Schließen Sie geschirmte Signalkabel, sofern zutreffend, gemäß den Erdungsspezifikationen der Steuerung an.
• Überprüfen Sie die Platinenoberfläche vor der Inbetriebnahme auf Verunreinigungen, mechanische Schäden oder Verformungen der Stecker.
• Bestätigen Sie die Kühlersteuersignale und die Funktionen der thermischen Überwachung während der Systemprüfungen.
