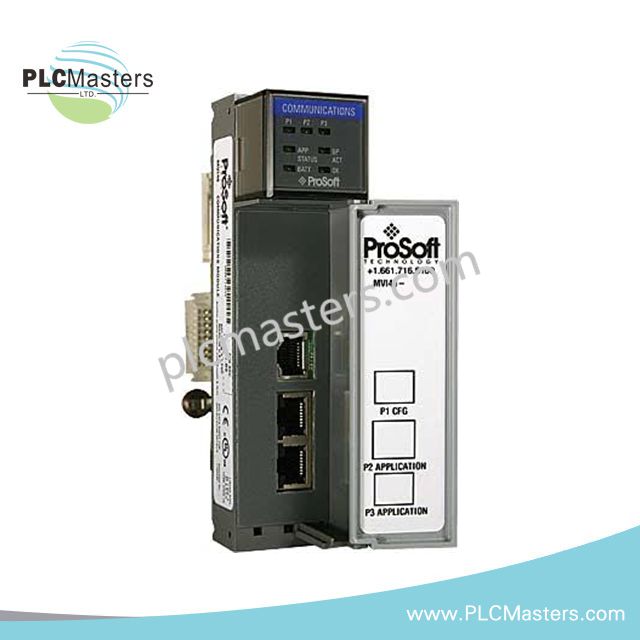

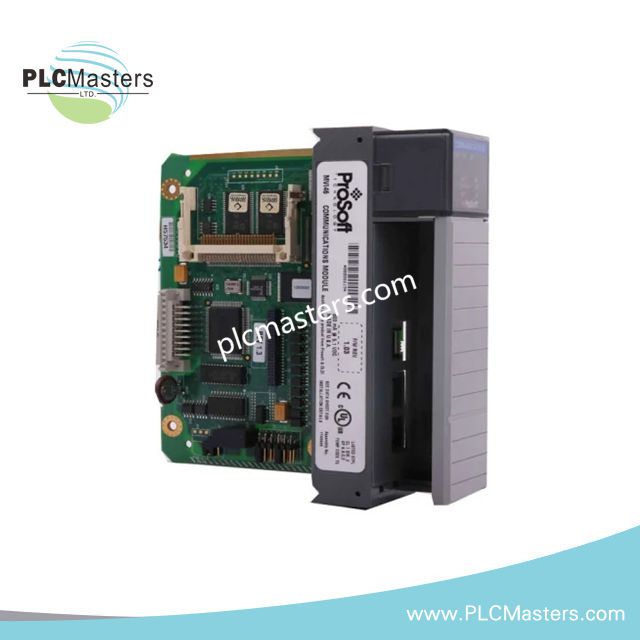

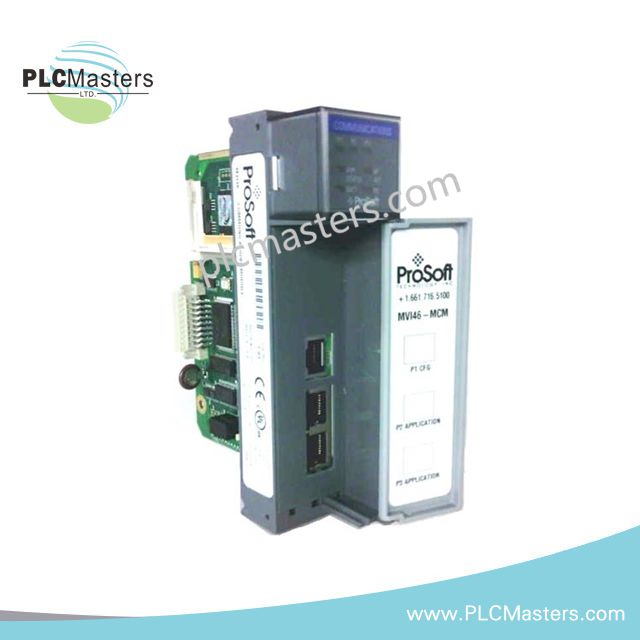

Allen Bradley MVI46-MCM SLC 500 Modbus-Master/Slave-Netzwerkschnittstellenmodul

Allen Bradley MVI46-MCM SLC 500 Modbus-Master/Slave-Netzwerkschnittstellenmodul

Für die Modbus-Master/Slave-Kommunikation in SLC-500-Systemen konfiguriert, stellt das Allen Bradley MVI46-MCM (MVI46-MCM-Modbus-Netzwerkschnittstellenmodul) über zwei Anwendungsschnittstellen serielle Konnektivität bereit.

Hardwarespezifikationen

Serielle Modbus-Schnittstelle und Protokollkonvertierung

Das MVI46-MCM verfügt über eine dedizierte RS-232-Konfigurationsschnittstelle und zwei RS-232/422/485-Anwendungsschnittstellen. Die Modbus-Master- und Slave-Funktionen werden über die Anwendungsschnittstellen ausgeführt, während die Kontaktplanlogik die Datenübertragung zwischen dem Modul und dem SLC-500-Prozessor ermöglicht.

Das Modul belegt einen Steckplatz im 1746-Chassis und unterstützt lokale oder erweiterte Rack-Konfigurationen. Die angegebene Backplane-Stromlast beträgt 800 mA bei 5.1 VDC.

Bei der seriellen Verdrahtung sollte die ausgewählte elektrische Schnittstelle im gesamten angeschlossenen Stromkreis beibehalten werden. Bei RS-422- und RS-485-Installationen sind entsprechend den angeschlossenen Geräten geeignete Maßnahmen für die Führung der Differenzialpaare, Polarität, Terminierung und Erdung erforderlich.

Häufig gestellte Fragen

F: Welche SLC-500-Prozessoren sind mit dem MVI46-MCM kompatibel?
A: Das Modul ist mit SLC-5/02-Prozessoren mit M0/M1-Unterstützung sowie mit späteren kompatiblen Prozessormodellen kompatibel.

F: Wie viele Anwendungskommunikationsschnittstellen sind vorhanden?
A: Zwei RJ45-Anwendungsschnittstellen unterstützen die Kommunikation über RS-232, RS-422 und RS-485.

F: Welche Backplane-Last benötigt das Modul?
A: Die angegebene Backplane-Stromlast beträgt 800 mA bei 5.1 VDC.

Richtlinien für die Installation vor Ort

Installieren Sie das MVI46-MCM in einem verfügbaren Einzelsteckplatz eines kompatiblen 1746-Chassis. Vergewissern Sie sich vor dem Einschalten des Systems, dass der SLC-Prozessor und die Rack-Konfiguration die angegebenen Kompatibilitätsanforderungen erfüllen.

Schließen Sie die Konfigurationsschnittstelle über die angegebene RS-232-Verbindung an. Wählen Sie für die Anwendungsschnittstellen je nach angeschlossenen Modbus-Geräten und Verdrahtungstopologie RS-232, RS-422 oder RS-485.

Führen Sie serielle Kommunikationskabel getrennt von Hochspannungsleitern, Motorleitungen und Schaltkreisen mit hohen Schaltströmen. Verwenden Sie, sofern von den Installationsbedingungen gefordert, geeignete geschirmte Kommunikationskabel und schließen Sie die Kabelschirme entsprechend der Erdungsarchitektur am Installationsort an.

Überprüfen Sie vor der Inbetriebnahme den korrekten Sitz der Steckverbinder, die Signapolarität, die Auswahl der Kommunikationsschnittstelle und die Modbus-Adressierung. Kontrollieren Sie während des ersten Systemstarts die Anzeigen für Modulstatus, Backplane-Übertragung, Anwendung, serielle Aktivität und Fehler.
