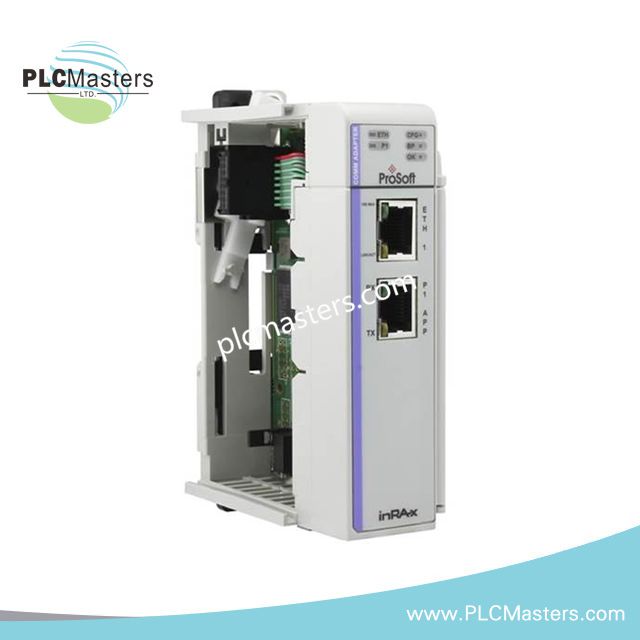

Allen-Bradley MVI69L-MBS CompactLogix-Kommunikationsmodul

Allen-Bradley MVI69L-MBS CompactLogix-Kommunikationsmodul

Das für den seriellen Datenaustausch in CompactLogix-Systemen konfigurierte Allen-Bradley MVI69L-MBS (MVI69L-MBS-Kommunikationsmodul) bietet RS-232-, RS-485- oder RS-422-Konnektivität mit einer Eingangs- und Ausgangsdatenkapazität von jeweils 240 Wörtern.

Hardwarespezifikationen

CompactLogix-Rückwandbus und serielle Kommunikation

Das MVI69L-MBS tauscht Anwendungsdaten über die CompactLogix-Rückwandbus-Schnittstelle aus und bietet Konnektivität für die serielle Kommunikation. Das Modul unterstützt die physikalischen Schnittstellen RS-232, RS-485 und RS-422 und ermöglicht so den Anschluss kompatibler serieller Geräte.

Die konfigurierte Datenkapazität beträgt 240 Eingangswörter und 240 Ausgangswörter. Die angegebene Rückwandbus-Stromaufnahme beträgt 450 mA und muss bei der Berechnung der Strombelastung des CompactLogix-Chassis berücksichtigt werden.

Die Auswahl der seriellen Schnittstelle hängt von den angeschlossenen Geräten und der Verdrahtungstopologie ab. Bei RS-485- und RS-422-Installationen sind eine geeignete Verdrahtung der Differenzialpaare und gegebenenfalls eine korrekte Terminierung erforderlich.

Häufig gestellte Fragen

F: Welche seriellen Schnittstellen bietet das MVI69L-MBS?

A: Das Modul bietet RS-232-, RS-485- und RS-422-Kommunikationsschnittstellen für kompatible serielle Geräte.

F: Wie hoch ist die angegebene Rückwandbus-Stromaufnahme?

A: Das MVI69L-MBS hat eine angegebene Rückwandbus-Stromaufnahme von 450 mA.

F: Welche Datenkapazität ist für das Modul angegeben?

A: Das Modul bietet 240 Wörter Eingangsdaten und 240 Wörter Ausgangsdaten.

Richtlinien für die Installation vor Ort

Installieren Sie das Modul gemäß der geltenden Hardwaredokumentation an der dafür vorgesehenen Position im CompactLogix-Chassis.

Stellen Sie vor der Installation sicher, dass das Leistungsbudget des Chassis die angegebene Rückwandbus-Stromaufnahme von 450 mA berücksichtigt.

Verlegen Sie serielle Kommunikationskabel getrennt von Hochspannungsleitungen, Schützverdrahtungen und Schaltkreisen mit hohen Schaltströmen.

Verwenden Sie, sofern von den angeschlossenen seriellen Geräten gefordert, geschirmte Kommunikationskabel und schließen Sie die Kabelschirme entsprechend dem Erdungskonzept des Systems an.

Stellen Sie bei RS-485- oder RS-422-Netzwerken die korrekte Signalpolarität sicher und terminieren Sie die Leitungen entsprechend der Topologie des Kommunikationsnetzwerks.

Schließen Sie keine Feldverdrahtung an und trennen Sie keine Feldverdrahtung, während die Anlage unter Spannung steht, es sei denn, die installierte Hardware und die Systemverfahren erlauben einen solchen Betrieb ausdrücklich.

Stellen Sie sicher, dass die Betriebsumgebung innerhalb eines Bereichs von 0 °C bis 60 °C und 5 % bis 95 % relativer Luftfeuchtigkeit, nicht kondensierend, bleibt.
