Bently Nevada 330103-00-09-05-02-00 8 mm Näherungssonde

Produktbeschreibung

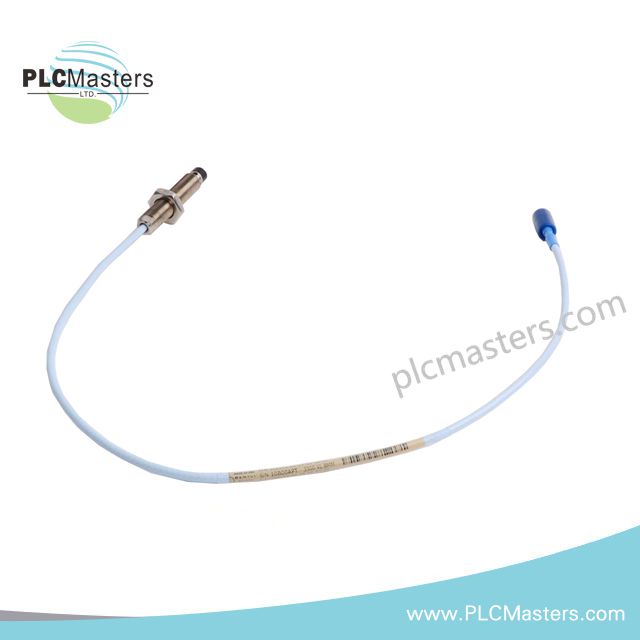

Der  Bently Nevada 330103-00-09-05-02-00 ist ein Wirbelstrom-Näherungssensor, der für hochpräzise Schwingungs- und Wegmessungen an rotierenden Maschinen entwickelt wurde. Als Kernkomponente des 3300 XL 8-mm-Näherungswandlersystems wandelt er den relativen Abstand zwischen der Sensorspitze und einem leitfähigen Ziel in ein stabiles, reproduzierbares elektrisches Signal um.

Diese Ausführung kombiniert eine 8-mm-Messspitze mit einer Sondenkörperlänge von 9 mm und einem werkseitig abgestimmten 5-m-Kabel. Die Konstruktion eignet sich für Installationen mit begrenzter Einbautiefe, bei denen Messgenauigkeit und Robustheit gegenüber Umwelteinflüssen weiterhin entscheidend sind. In Verbindung mit einem kompatiblen 3300 XL Proximitor-Sensor bietet die Sonde langfristige Messstabilität sowohl für statische als auch für dynamische Maschinenparameter.

Wichtige technische Merkmale

Die Sonde  330103-00-09-05-02-00 ist für den Dauerbetrieb in anspruchsvollen industriellen Umgebungen optimiert. Sie eignet sich zur Überwachung von Wellenschwingungen, Axialposition und relativer Verschiebung an Maschinen mit Gleitlagern.

Zu den wichtigsten Leistungsmerkmalen gehören:

• Hohe Linearität über den kalibrierten Messbereich

• Geringe Empfindlichkeit gegenüber Temperaturdrift bei Verwendung abgestimmter Systemkomponenten

• Mechanische Konstruktion für den Dauerbetrieb bei kontinuierlichen Schwingungen und in Ölnebelumgebungen

• ClickLoc-Verriegelungsstecker zur Vermeidung von Signalverlusten durch ein lockeres Steckergehäuse

Technische Daten

Hinweise zur Systemintegration

Für eine korrekte Kalibrierung und einen linearen Messverlauf muss der  330103-00-09-05-02-00 mit dem passenden 3300 XL-Verlängerungskabel und Proximitor-Sensor verwendet werden. Die Kombination von Komponenten aus unterschiedlichen Sondenfamilien oder mit unterschiedlichen Kabellängen kann den Skalierungsfaktor und die Messgenauigkeit beeinflussen.

Typische Anwendungsbereiche

Dieser Näherungssensor wird häufig in Maschinenschutz- und Zustandsüberwachungssystemen eingesetzt, unter anderem in:

• Dampf- und Gasturbinen zur radialen und axialen Wellenüberwachung

• Kreiselverdichtern und Pumpen in Öl- und Gasanlagen

• Hochgeschwindigkeitsmaschinen in der chemischen und petrochemischen Industrie

• Maschinen im Nebenanlagenbereich, die eine kontinuierliche Schwingungsüberwachung erfordern

FAQ

F: Kann diese Sonde zur Messung der Axialposition verwendet werden?
A: Ja. Bei korrekter Installation und in Verbindung mit einem kompatiblen Proximitor-Sensor unterstützt sie sowohl die Messung der Axialposition als auch der radialen Schwingung.

F: Ist die Sonde mit anderen 8-mm-Modellen der Serie 3300 XL austauschbar?
A: Zur Aufrechterhaltung der Kalibriergenauigkeit sollten nur Sonden mit derselben Gehäuselänge und Kabelkonfiguration als Ersatz verwendet werden.

F: Erfordert die Sonde eine Kalibrierung vor Ort?
A: Nein. Die Sonde ist als Teil des 3300 XL-Systems werkseitig kalibriert, sofern alle abgestimmten Komponenten verwendet werden.
