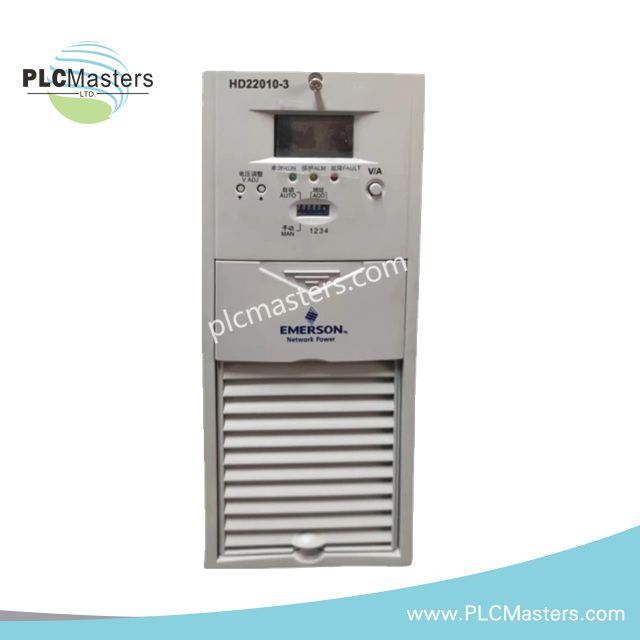

Emerson HD22010-3-Netzteilmodul

Übersicht

Das Emerson HD22010-3 ist ein Hochfrequenz-Schaltnetzteilmodul mit Gleichrichter für industrielle Gleichstromsysteme. Es wandelt einen dreiphasigen Wechselstromeingang in einen stabilen Gleichstromausgang um und eignet sich daher ideal für den Einsatz in Hochspannungsumspannwerken und Kraftwerken. Das Modul unterstützt wichtige Anwendungen wie Batterieladung, Steuerstromversorgung und Automatisierungssysteme. Es integriert eine passive Leistungsfaktorkorrektur (PFC), eine DC/DC-Wandlung und intelligente Schutzschaltungen. Mit hohem Wirkungsgrad, geringer Restwelligkeit und robuster Konstruktion gewährleistet es zuverlässige Leistung unter rauen Umgebungsbedingungen.

Technische Daten

• Modell: HD22010-3

• Hersteller: Emerson

• Typ: Gleichrichter-/Stromversorgungsmodul

Eingangsdaten

• Eingangsspannung: 323 V ~ 475 V AC (3-phasig, 3-adrig)

• Eingangsfrequenz: 45 Hz ~ 65 Hz

• Leistungsfaktor: ≥ 0,94

Ausgangsdaten

• Ausgangsspannungsbereich: 176 V ~ 320 V DC

• Nennausgangsstrom: 10 A

• Max. Ausgangsstrom: 11 A

• Spannungsregelung: ≤ ±0,5 %

• Stromregelung: ≤ ±0,5 %

• Restwelligkeit: ≤ 0,1 %

Leistung und Merkmale

• Wirkungsgrad: ≥ 93 %

• Geräuschpegel: <55 dB

• Kühlmethode: Natürliche Kühlung + Zwangsluftkühlung

• Kommunikationsschnittstelle: RS485

• MTBF: > 300.000 Stunden

Umgebungsbedingungen

• Betriebstemperatur: –10 °C bis +40 °C

• Lagertemperatur: –25 °C bis +55 °C

• Luftfeuchtigkeit: ≤ 95 % relative Luftfeuchtigkeit
