Epro CON021+PR6423/017-030-CN Wirbelstrom-Näherungssensorsystem

Produktbeschreibung

Das PR6423/017-030-CN + CON021 Eddy-Current-Erfassungssystem von Emerson EPRO ist für die präzise, berührungslose Überwachung der Wellenbewegungen in Hochgeschwindigkeitsdrehmaschinen konzipiert. Diese kombinierte Sonde und Signalaufbereitungslösung liefert genaue Verschiebungs- und Schwingungsmessungen unter anspruchsvollen Industriebedingungen.

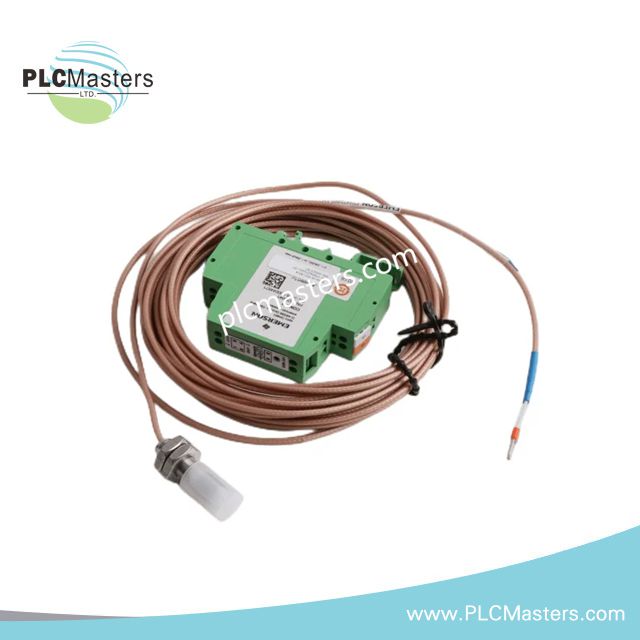

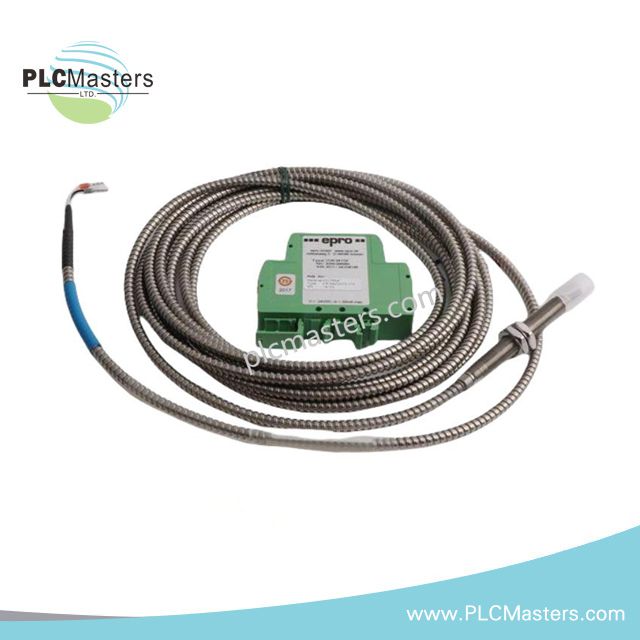

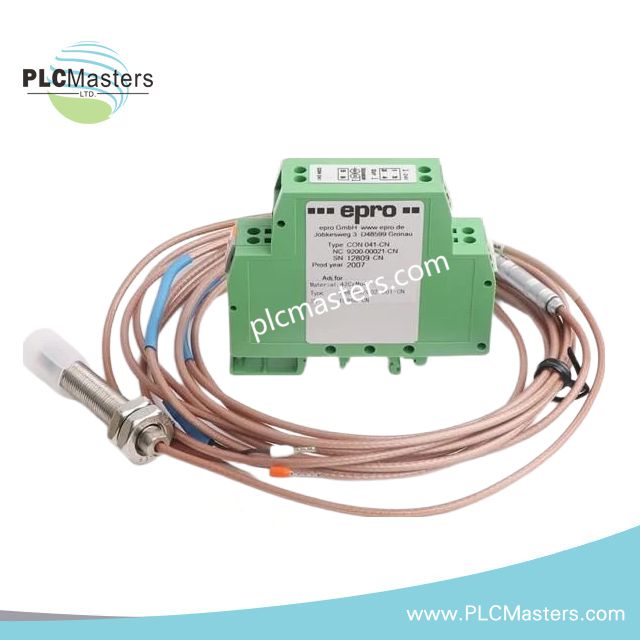

Die PR6423/017-030-CN Sonde, zusammen mit dem CON021-Treiber, bildet ein kalibriertes System, das mechanische Bewegungen in eine stabile Spannungsausgabe umwandelt. Es wird häufig in Schutzsystemen für Turbomaschinen eingesetzt, bei denen Zuverlässigkeit und Messkonsistenz entscheidend sind.

Die Sondenvariante „017-030-CN“ steht für ein werkseitig konfiguriertes 17-Meter-Integralkabel und eine regionale Konformitätskonfiguration, die auf spezifische Installationsstandards abgestimmt ist.

Wichtige technische Spezifikationen

PR6423/017-030-CN Sonde

• Sensortyp: Wirbelstrom-Näherungssonde (berührungslos)

• Spitzendurchmesser: 8 mm

• Messbereich: Typisch ±2 mm (abhängig vom Zielmaterial und der Kalibrierung)

• Empfindlichkeit: Ca. 7,87 mV/µm (System kalibriert mit CON021)

• Frequenzgang: 0 Hz bis 10 kHz

• Betriebstemperatur (Sonde): –35°C bis +180°C

• Lagerungstemperatur: –40°C bis +200°C

• Relative Luftfeuchtigkeit: 5–95 % rF, nicht kondensierend

• Kabellänge: 17 Meter (integral, gepanzerte Option verfügbar)

• Materialien: Edelstahlgehäuse, PEEK-Sondenspitze, PTFE-isoliertes Kabel

• Schutzart: Typisch IP66

CON021 Signalaufbereitung

• Funktion: Sondenerregung, Signaldemodulation, Linearisierung und Ausgangsskalierung

• Eingangskompatibilität: PR6423-Serie Sonden

• Ausgangssignal: Standard-Analogspannung (üblich 0–10 V oder konfigurierbar)

• Frequenzbandbreite: Entspricht der Sondeleistung bis 10 kHz

• Montage: DIN-Schiene oder Systemrack-Integration

• Umweltbewertung: Industriequalität für Dauerbetrieb

Funktionale Eigenschaften

• Echte berührungslose Messung eliminiert mechanischen Verschleiß

• Stabiler linearer Ausgang über den gesamten Betriebsbereich

• Beständig gegen Ölverschmutzung, Vibrationen und Temperaturschwankungen

• Für kontinuierliche Überwachung kritischer Anlagen ausgelegt

• Hohe Immunität gegen elektromagnetische Störungen

Typische Anwendungen

• Dampf- und Gasturbinen

• Zentrifugal- und Axialverdichter

• Industrielle Pumpen und Motoren

• Stromerzeugungsanlagen

• Wellenpositions- und Axialkraftüberwachungssysteme

Systemkompatibilität

Das PR6423/017-030-CN + CON021 System lässt sich nahtlos in Emerson-Überwachungsplattformen und Fremdsysteme integrieren, darunter:

• MMS 6000 Maschinenschutzsystem

• AMS 6500 Zustandsüberwachungssystem

• Distributed Control Systems wie Ovation

FAQ

F: Ist diese Sonde mit anderen 8-mm-Näherungssystemen austauschbar?
A: Sie ist innerhalb der PR6423-Serie kompatibel, erfordert jedoch eine Kalibrierung mit dem CON021-Treiber, um Messgenauigkeit zu gewährleisten. Ein markenübergreifender Austausch wird ohne Validierung nicht empfohlen.

F: Welche Zielmaterialien werden unterstützt?
A: Leitfähige metallische Ziele wie Stahl sind Standard. Die Kalibrierung kann je nach Materialeigenschaften variieren.

F: Kann der Ausgangsbereich angepasst werden?
A: Ja, der CON021-Vorverstärker unterstützt eine konfigurierbare Ausgangsskalierung je nach Systemanforderungen.
