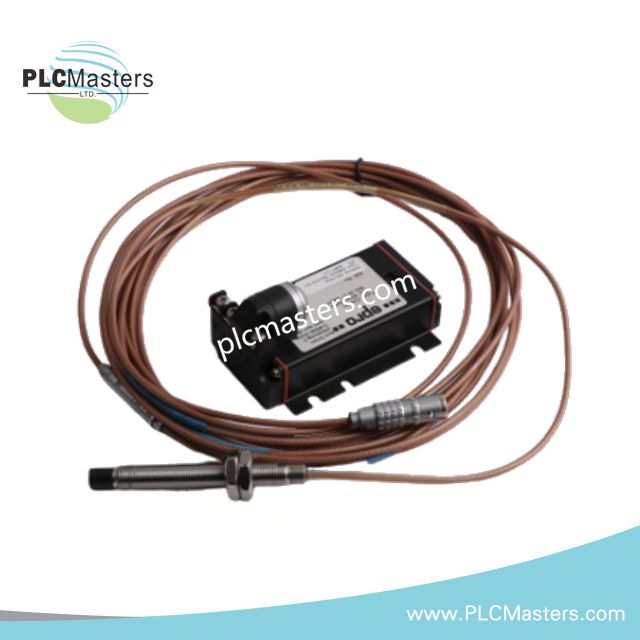

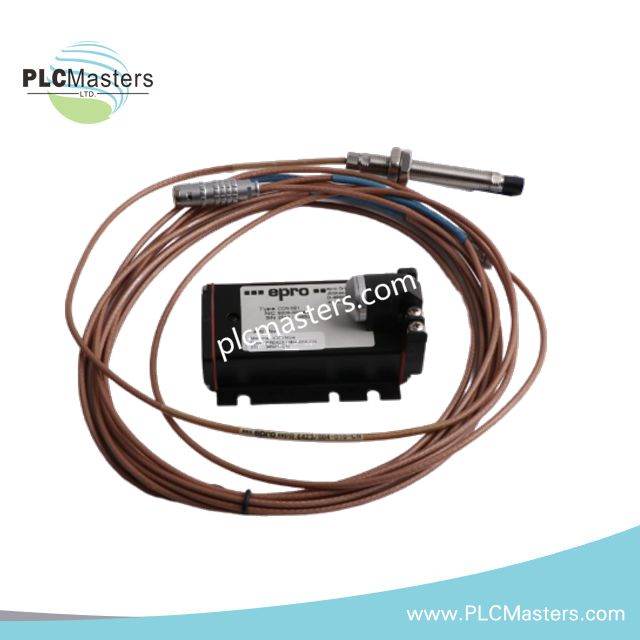

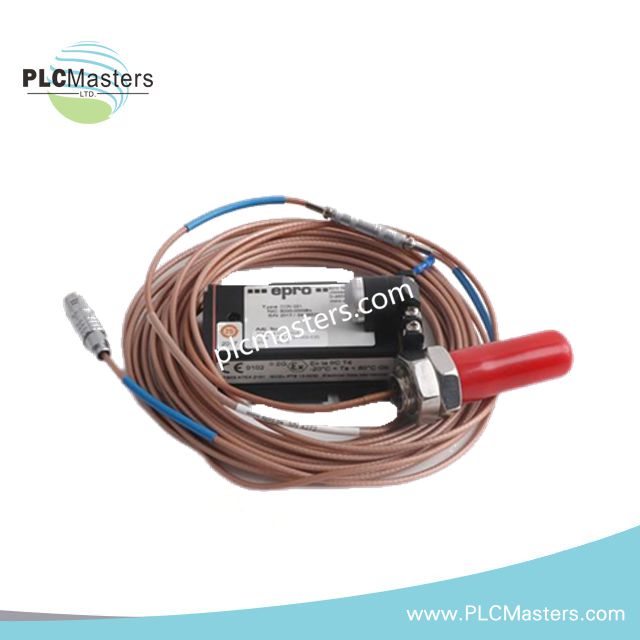

Epro PR6426/000-031 Wirbelstrom-Näherungssensor-Sonde

Produktübersicht

Der Emerson EPRO PR6426/000-031 ist eine 32 mm Wirbelstrom-Näherungssonde, die für die kontinuierliche Überwachung der Wellenbewegung in Hochgeschwindigkeitsdrehmaschinen entwickelt wurde. Sie wird häufig in Turbinen, Kompressoren, Pumpen und Generatoren eingesetzt, wo eine präzise Schwingungs- und Wegmessung für Zustandsüberwachung und Schutzsysteme erforderlich ist.

Das Messprinzip basiert auf Wirbelstrominduktion, wodurch die Sonde Änderungen des Abstands zu leitfähigen Zielen ohne physischen Kontakt erfassen kann. Dies eliminiert mechanischen Verschleiß und gewährleistet eine stabile Langzeitleistung selbst unter starken Schwingungs- und thermischen Belastungen.

Das Sondengehäuse besteht aus Edelstahl mit einem dichten Design, das einen starken Schutz gegen Ölverschmutzung, Feuchtigkeit und das Eindringen von Industrieschmutz bietet.

Technische Spezifikationen

Modell: PR6426/000-031
Sensortyp: Wirbelstrom-Näherungssonde
Messprinzip: Berührungslose elektromagnetische Induktion
Sondendurchmesser: 32 mm
Messbereich: Bis zu ±4,0 mm (systemabhängig)
Linearer Bereich: Ca. 0,25 mm bis 4,0 mm
Frequenzgang: DC bis 10 kHz (–3 dB typisch)
Empfindlichkeit: 4–8 mV/µm abhängig vom Signalwandler
Zielmaterial: Leitfähige Metalle einschließlich ferromagnetischer Legierungen
Betriebstemperatur: -35 °C bis +180 °C
Lagerungstemperatur: -40 °C bis +200 °C
Gehäusematerial: Edelstahl
Schutzart: IP67
Ausgangssignal: Kompatibel mit EPRO Signalaufbereitungsmodulen
Gewicht: 0,8 kg

Leistungsmerkmale

Der PR6426/000-031 ist für hochstabile Messungen in dynamischen Rotorumgebungen ausgelegt. Er liefert eine präzise Signalantwort unter wechselnden thermischen Bedingungen und mechanischen Schwingungsbelastungen.

Wesentliche Leistungsmerkmale sind ein stabiler linearer Ausgang über den Betriebsbereich, hohe Störfestigkeit gegenüber elektromagnetischen Einflüssen und minimale Signaldrift bei langfristigem Betrieb, wenn er mit passender Elektronik korrekt kalibriert wird.

Anwendungen

Diese Sonde wird in kritischen Überwachungssystemen für rotierende Anlagen eingesetzt, darunter Gasturbinen, Dampfturbinen, Wasserturbinen, Industriekolpressoren, Hochleistungspumpen und Generatoraggregate.

Sie unterstützt Messaufgaben wie radiale Wellenschwingungen, axiale Verschiebungen, Rotorexzentrizität und relative Wellenpositionsverfolgung in vorausschauenden Wartungssystemen.

Technische Hinweise

Der Sensor muss mit einem kompatiblen EPRO-Treiber oder Signalwandler verwendet werden, um kalibrierte Ausgangswerte zu erzielen. Einbauspalt, Ausrichtungsgenauigkeit und Zustand der Zieloberfläche beeinflussen direkt die Messgenauigkeit.

Eine ordnungsgemäße Inbetriebnahme und Kalibrierung sind erforderlich, um die volle lineare Leistung innerhalb des spezifizierten Messbereichs sicherzustellen.

FAQ

F1: Handelt es sich um einen kontaktbasierten Sensor?
Nein. Er arbeitet mit Wirbelstromtechnologie und misst die Verschiebung berührungslos.

F2: Kann er in Hochtemperaturumgebungen von Turbinen eingesetzt werden?
Ja. Er ist für den Dauerbetrieb bis +180 °C ausgelegt.

F3: Benötigt er externe Elektronik?
Ja. Er muss mit einem EPRO-kompatiblen Signalwandler kombiniert werden, um eine korrekte Ausgangssignalaufbereitung zu gewährleisten.
