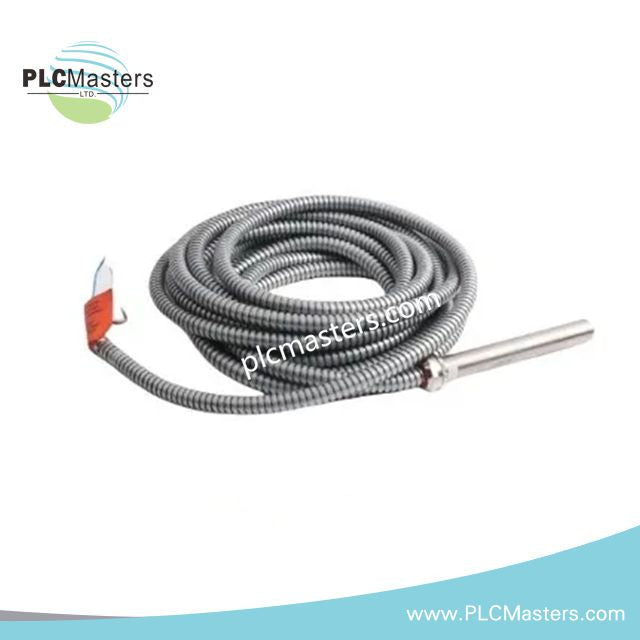

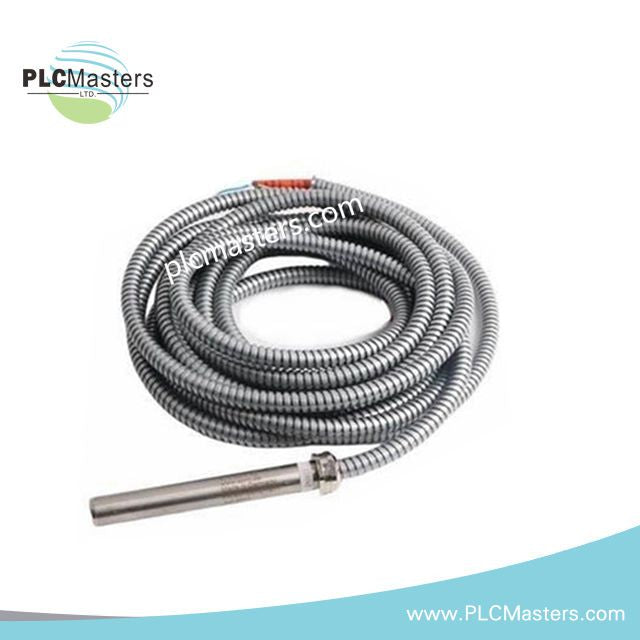

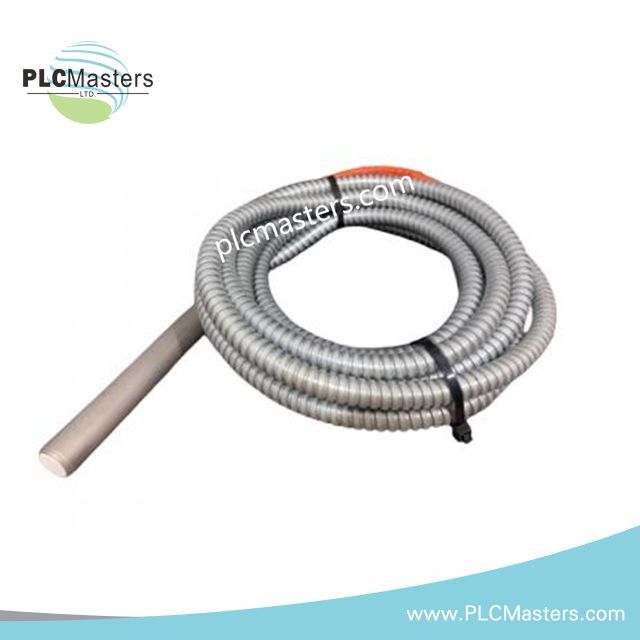

Epro PR9376/010-001 Hall-Effekt-Drehzahlsensor

Produktbeschreibung

Der PR9376/010-001 aus der EPRO-Produktlinie von Emerson Electric ist ein berührungsloser Hall-Effekt-Sensor zur präzisen Überwachung der Drehzahl und Erkennung metallischer Ziele in kritischen Maschinen. Er eignet sich insbesondere für Anwendungen, bei denen eine zuverlässige Impulsrückmeldung für Steuerungssysteme, den Überdrehzahlschutz und die Maschinendiagnose erforderlich ist.

Dieser Sensor erkennt vorbeilaufende ferromagnetische Elemente wie Zähne oder Wellenmerkmale und wandelt sie in stabile digitale Impulssignale um. Sein robustes Gehäuse und seine Widerstandsfähigkeit gegenüber Umwelteinflüssen machen den PR9376/010-001 für den Dauerbetrieb unter rauen industriellen Bedingungen geeignet.

Funktionale Merkmale

• Berührungslose Erfassung verhindert mechanischen Verschleiß

• Hochgeschwindigkeits-Impulserzeugung für präzise Drehzahlmessungen

• Stabiler Signalausgang bei Vibrationen und Verunreinigungen

• Für die Integration in Überwachungssysteme für Turbomaschinen entwickelt

• Kompatibel mit Schutzarchitekturen auf Basis von API 670

Technische Spezifikationen

Allgemeine Informationen

• Modell: PR9376/010-001

• Sensortyp: Hall-Effekt-Drehzahl- und Näherungssensor

• Herkunft: Deutschland

• Typische Anwendung: Überwachung rotierender Anlagen

Messleistung

• Messfunktionen: Drehzahl, Näherungserkennung

• Signalausgang: digitales Impulssignal (ein Zyklus pro Zahn oder Wellenmerkmal)

• Schaltgeschwindigkeit: Anstiegs-/Abfallzeit von ca. 1 μs

• Maximale Frequenz: bis zu 12 kHz

• Zielmaterial: ferromagnetische Metalle (z. B. Kohlenstoffstahl wie ST37)

• Empfohlener Luftspalt:

• Ca. 1,0 mm für Zahnräder mit feiner Teilung

• Bis zu ca. 1,5 mm für größere Zahnradmodule

Elektrische Parameter

• Versorgungsspannungsbereich: 10 bis 30 V DC

• Stromaufnahme: ≤ 25 mA

• Ausgangssignalpegel (typisch bei 12-V-Versorgung und 100-kΩ-Last):

• High-Pegel: > 10 V

• Low-Pegel: < 1 V

• Ausgangstyp: Digitale Schaltung (Hall-Effekt)

• Innenwiderstand: ≤ 400 Ω

Umgebungsbedingungen

• Betriebstemperaturbereich:

• Standard: –25 °C bis +100 °C

• Erweiterte Industrievariante: –40 °C bis +125 °C

• Lagertemperatur: –40 °C bis +100 °C

• Schutzart: IP67

• Umgebungsbeständigkeit: Geeignet für Ölnebel, Staub und Feuchtigkeit

Mechanischer Aufbau

• Gehäusematerial: Edelstahl oder vernickeltes Messing

• Kabeltyp: PTFE-isoliertes Kabel, optional mit Armierung

• Montageart: Gewindeinstallation (üblicherweise M10 oder M12)

• Gewicht: 210 g

• Bauform: Zylindrisches Industriedesign des Sensors

Konformität und Normen

• CE (EMV- und Niederspannungskonformität)

• RoHS-konform

• API-670-kompatibel bei Verwendung innerhalb eines vollständigen Überwachungssystems

Anwendungsbereiche

Der PR9376/010-001 wird häufig in hochzuverlässigen Überwachungssystemen eingesetzt für:

• Dampf-, Gas- und Wasserturbinen

• Kompressoren und Gebläse

• Pumpen und Industrieventilatoren

• Hochgeschwindigkeits-Drehwellen in Prozessindustrien

FAQ

F: Welche Art von Signal liefert der Sensor?
A: Es gibt ein digitales Impulssignal aus, das jedem erkannten Zahn eines Zahnrads oder jedem Merkmal einer Welle entspricht und sich zur Drehzahlberechnung und Überwachung eignet.

F: Kann es unter rauen Umgebungsbedingungen betrieben werden?
A: Ja, das Gehäuse mit Schutzart IP67 und die robusten Materialien ermöglichen den Betrieb in Umgebungen mit Öl, Vibrationen und Staub.

F: Wie hoch ist die maximal messbare Drehzahl?
A: Der Sensor unterstützt Frequenzen bis zu 12 kHz und ermöglicht eine präzise Überwachung von Hochgeschwindigkeitsmaschinen.

F: Ist es für sicherheitskritische Anwendungen geeignet?
A: Ja, bei der Integration in konforme Systeme erfüllt es die Anforderungen der API 670 zum Schutz von Turbomaschinen.
