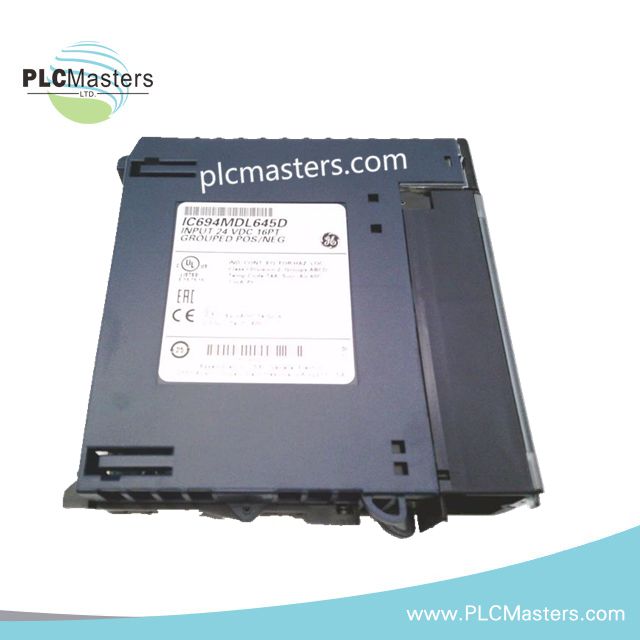

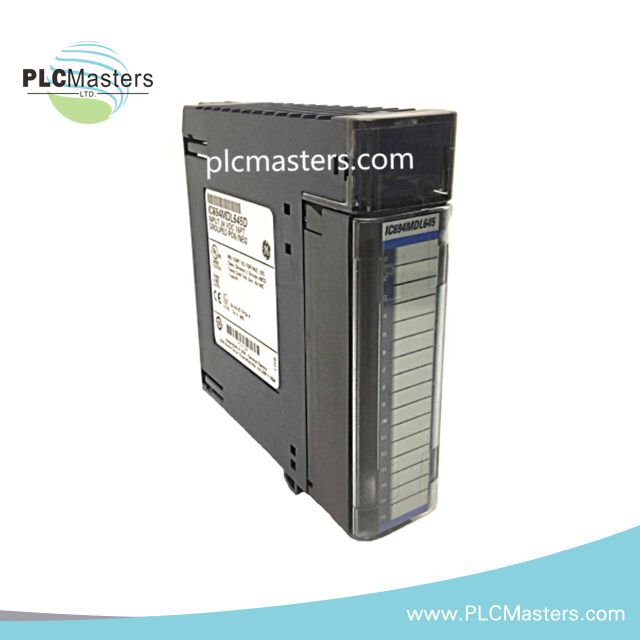

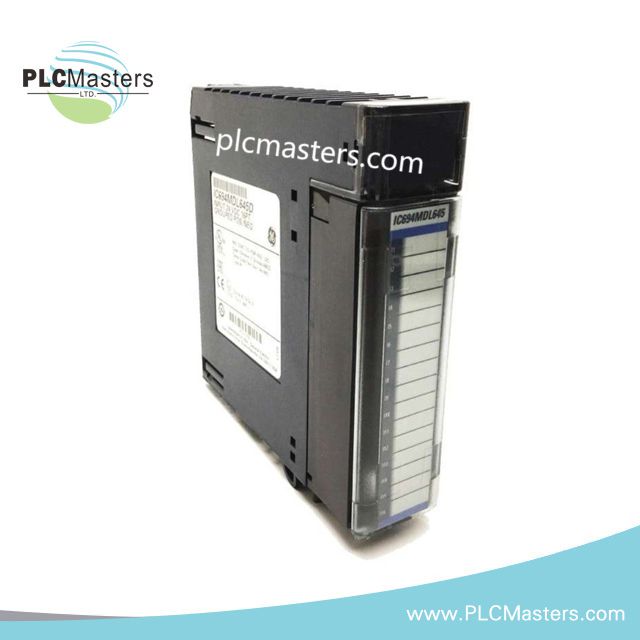

GE IC694MDL645 IC694MDL645-CA Gleichstromeingangsmodul

Übersicht

Das GE Fanuc IC694MDL645 ist ein vielseitiges 24-V-DC-Digitaleingangsmodul für die PACSystems-RX3i-Serie. Es verfügt über sechzehn konfigurierbare Eingangspunkte, die sowohl eine Verdrahtung mit positiver als auch mit negativer Logik unterstützen und Ingenieuren flexible Integrationsmöglichkeiten bieten. Dieses Modul gewährleistet kurze Reaktionszeiten und eine zuverlässige Diagnose und eignet sich dadurch ideal für kritische Anwendungen in der industriellen Automatisierung. Darüber hinaus erhöhen das kompakte Design und die hohe elektrische Isolation die Systemzuverlässigkeit in rauen Umgebungen.

Das Modul lässt sich nahtlos mit Feldgeräten wie Schaltern, Sensoren und Drucktastern verbinden und ermöglicht so eine präzise Überwachung und Steuerung. Zudem können Bediener mithilfe der LED-Anzeigen für jeden Eingangspunkt den Systemstatus schnell beurteilen, was Wartung und Fehlersuche vereinfacht. Das IC694MDL645 ist für den Dauerbetrieb ausgelegt und unterstützt einen großen Temperaturbereich sowie hohe Luftfeuchtigkeit, wodurch eine langfristige Zuverlässigkeit gewährleistet wird.

Wichtige Merkmale und Vorteile

• Sechzehn digitale 24-V-DC-Eingangskanäle mit konfigurierbarer positiver oder negativer Logik

• Eingangsdesign mit einer Gruppe vereinfacht die Verdrahtung und Systemkonfiguration

• Kurze Reaktionszeiten: 7 ms EIN / 7 ms AUS für eine präzise Signalverarbeitung

• Hohe Isolation (1500 V RMS) zwischen Feld- und Logikseite erhöht die Sicherheit

• Individuelle LED-Anzeigen ermöglichen eine sofortige Statusüberwachung

• Robustes Rückwandbus-Design: 80 mA bei 5 V DC, 125 mA bei 24 V DC

• Große Toleranz gegenüber Betriebstemperatur und Luftfeuchtigkeit für industrielle Umgebungen

• Kompatibel mit GE Fanuc PACSystems-RX3i-Steuerungen für eine nahtlose Integration

Technische Daten

Typische Anwendungen

Das IC694MDL645 wird häufig in industriellen Automatisierungssystemen eingesetzt, unter anderem für:

• Fertigungsstraßen zur Prozessüberwachung in Echtzeit

• Materialtransport- und Fördersysteme

• Verpackungsmaschinen und robotergestützte Montagelinien

• SCADA- und verteilte Steuerungssysteme für die Fabrikautomatisierung

• Integration mit Sicherheitseinrichtungen und kritischen Alarmen

FAQ

F1: Können die Eingangspunkte des IC694MDL645 individuell auf positive oder negative Logik konfiguriert werden?
A1: Ja, jeder Eingang kann entsprechend den Systemanforderungen auf positive oder negative Logik eingestellt werden.

F2: Wie lang ist die typische Reaktionszeit des Moduls?
A2: Das Modul bietet sowohl für den EIN- als auch für den AUS-Zustand eine kurze Reaktionszeit von 7 ms.

F3: Mit welchen Gerätetypen kann dieses Modul verbunden werden?
A3: Es kann mit gängigen Feldgeräten wie Schaltern, Drucktastern und Sensoren verbunden werden.

F4: Ist das Modul für raue industrielle Umgebungen geeignet?
A4: Ja, es arbeitet zuverlässig in einem großen Temperaturbereich und bei hoher Luftfeuchtigkeit.

F5: Wie kann ich den Status jedes Eingangspunkts überwachen?
A5: Jeder Eingang verfügt über eine LED-Anzeige, die den Status in Echtzeit anzeigt und so eine einfache Diagnose ermöglicht.
