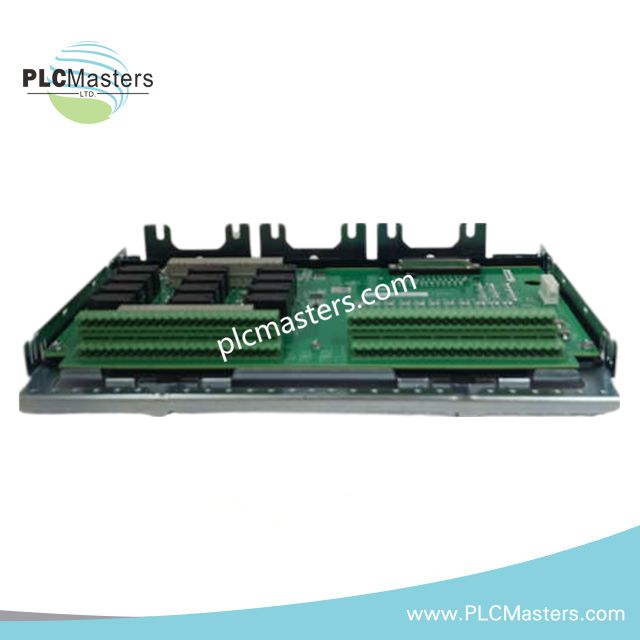

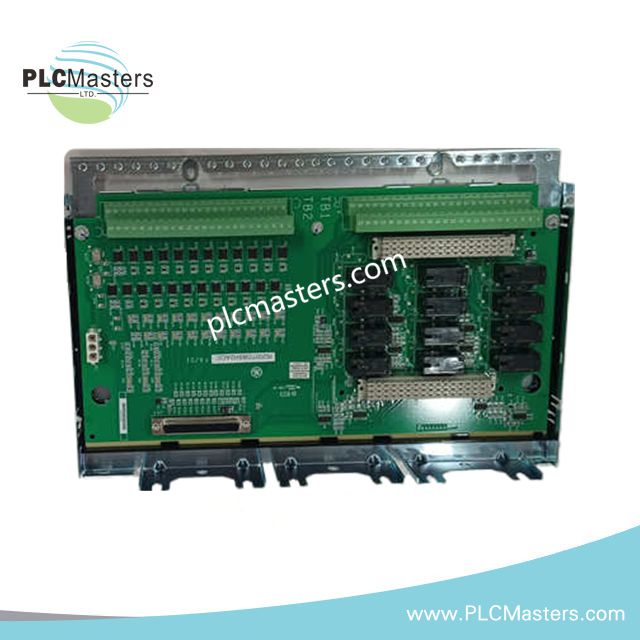

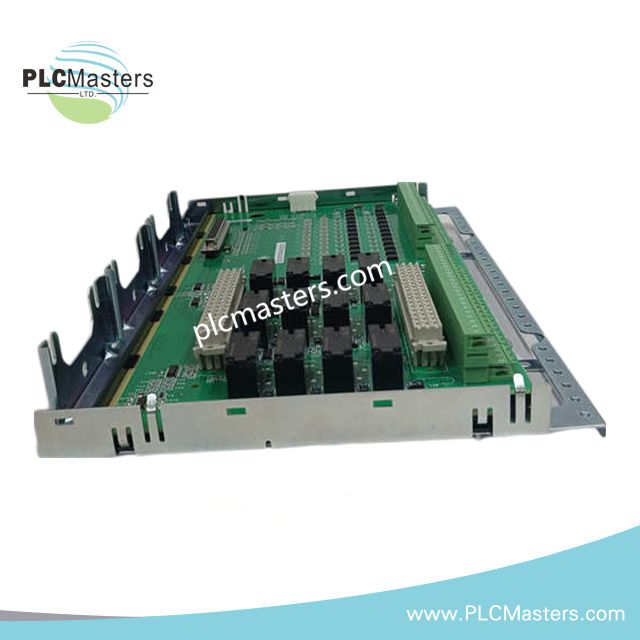

GE Mark VIe IS200TDBSH2ACC-Klemmenbasismodul
$175.00
$565.00
Beschreibung
Produktbeschreibung
Das GE IS200TDBSH2ACC -Klemmenbasismodul wurde für eine zuverlässige Verarbeitung diskreter I/O-Signale in Mark-VIe-Turbinenleitsystemen entwickelt. Es stellt eine robuste Schnittstelle zwischen der Feldverdrahtung und der Steuerungs-Backplane bereit und ermöglicht die präzise Überwachung und Steuerung externer Geräte in der Gas- und Dampfturbinenautomatisierung.
Wichtige Merkmale
-
24 digitale Eingangskanäle mit Gruppenisolierung für eine erhöhte Störfestigkeit.
-
12 Form-C-Relaisausgänge, ausgelegt für 5 A pro Kanal und 250 V AC oder 30 V DC.
-
Kanalweise Isolation für eine stabile Signalintegrität.
-
Kompatibel mit Mark-VIe-Backplane-Steckverbindern; unterstützt JW1/JW2-Optionskarten.
-
Kompakte Bauweise für die Montage auf DIN-Schienen oder im Rack.
-
Eingangsschutz und Störunterdrückung für einen zuverlässigen Betrieb.
-
JE1-Mate-N-Lok-Steckverbinder mit 3 Pins für die Speisespannung.
-
Betriebstemperaturbereich: 0–60 °C.
Technische Daten
| Attribut | Details |
|---|---|
| Modell | IS200TDBSH2ACC |
| Hersteller | GE (General Electric) |
| Produkttyp | Klemmenbasismodul / Baugruppe für diskrete I/O |
| Digitaleingänge | 24 gruppenisolierte Kanäle, 16–32 V DC |
| Relaisausgänge | 12 Form-C-Relais, 5 A pro Relais |
| Relais-Spannung | 250 V AC / 30 V DC |
| Isolation | Kanalweise |
| Schnittstelle | Kompatibel mit Mark-VIe-Backplane, JW1/JW2-Steckverbinder |
| Eingangsschutz | Störunterdrückung |
| Montage | DIN-Schiene oder Rack |
| Betriebstemperatur | 0–60 °C |
| Abmessungen | 178 mm × 101 mm × 76 mm |
| Gewicht | 1,27 kg |
Anwendungsszenarien
Dieses Modul eignet sich ideal für die Turbinenautomatisierung in verteilten Mark-VIe-Leitsystemen. Zu den typischen Anwendungen gehören die relaisgesteuerte Ansteuerung von Aktoren, der Betrieb von Magnetventilen und die Zustandsüberwachung von Feldgeräten, bei denen eine zuverlässige Erfassung diskreter Signale entscheidend ist.
FAQ
F: Können die Relais sowohl AC- als auch DC-Lasten schalten?
A: Ja, jedes Relais unterstützt bis zu 5 A bei 250 V AC oder 30 V DC.
F: Ist dieses Modul mit älteren Mark-VI-Systemen kompatibel?
A: Es wurde für Mark-VIe-Systeme entwickelt, kann jedoch bei entsprechender Backplane-Konfiguration auch mit älteren Mark-VI-Installationen funktionieren.
F: Wie wird die Signalinterferenz reduziert?
A: Die Gruppenisolierung der Digitaleingänge und die kanalweise Isolation bieten eine hohe Störfestigkeit.
F: Welche Montageoptionen werden unterstützt?
A: Das Modul kann auf einer DIN-Schiene installiert oder in Schaltschränken in ein Rack eingebaut werden.
Zeig mehr
Mindestbestellmenge (MOQ)
Wir begrüßen Großbestellungen und haben eine Mindestbestellmenge von nur einer Einheit.
Zertifikate und Dokumentation
Auf Anfrage können wir alle notwendigen Dokumente bereitstellen, einschließlich Ursprungs-/Konformitätszertifikate und andere erforderliche Exportdokumente.
Lieferzeit
Für vorrätige Artikel streben wir eine Lieferung innerhalb von 1-3 Tagen nach Zahlungseingang an. Artikel mit angegebenen Lieferzeiten werden gemäß dem angegebenen Zeitplan geliefert.
Zahlungsmethoden
Wir akzeptieren 100% T/T (Telegraphische Überweisung) Zahlung vor dem Versand. Für Artikel mit Lieferzeiten ist eine Anzahlung von 30% im Voraus erforderlich, der verbleibende Rest von 70% ist vor dem Versand fällig. Für RMB-Überweisungen kontaktieren Sie uns bitte, wenn Sie einen Agenten in China haben.
Garantie
Wir bieten eine standardmäßige einjährige Garantie auf alle neuen und originalen Artikel. Wenn Sie eine erweiterte Garantie benötigen, kontaktieren Sie uns bitte für weitere Kostendetails.
Rückerstattungs- und Rückgaberecht
Ihre Zufriedenheit ist uns wichtig. Wenn Sie einen Artikel zurückgeben müssen, muss dies innerhalb von 30 Tagen nach dem Bestelldatum erfolgen. Das Produkt muss unbenutzt, ungeöffnet und in der Originalverpackung mit allen Zubehörteilen sein. Rückerstattungen werden innerhalb von 5-7 Werktagen nach Erhalt des zurückgesandten Artikels bearbeitet. Bitte beachten Sie, dass Versand- und damit verbundene Gebühren nicht erstattungsfähig sind.
