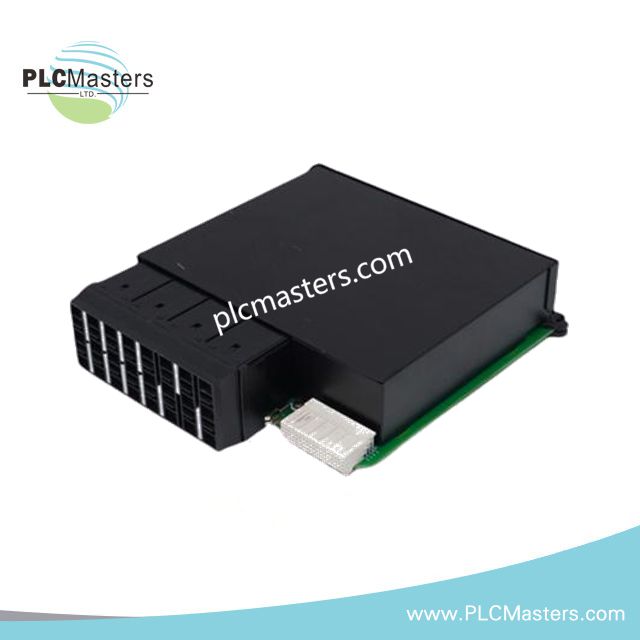

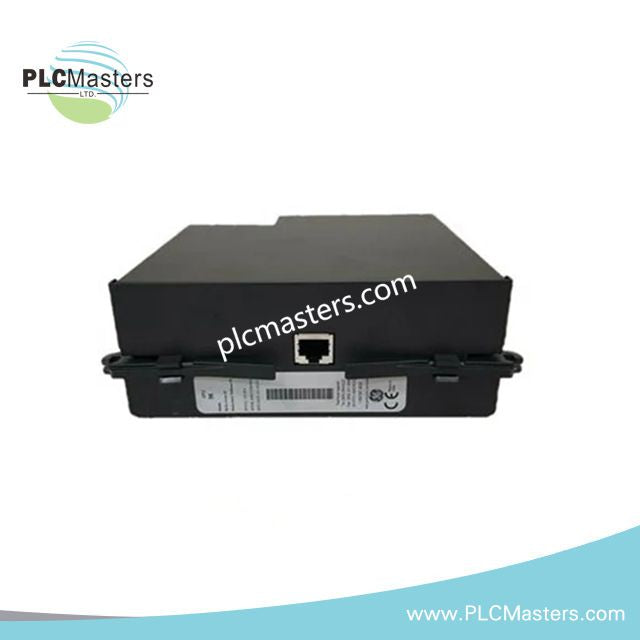

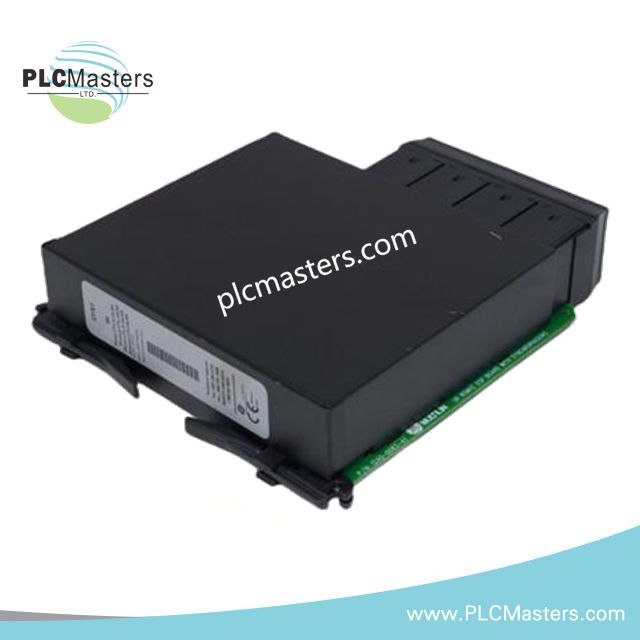

GE Multilin UR9TA UR 9TA-CPU-Modul

Produktbeschreibung

Das GE Multilin UR9TA-CPU-Modul bietet zuverlässige und leistungsstarke Verarbeitung für die Universal-Relay-(UR-)Serie und gewährleistet den kontinuierlichen Schutz und die Steuerung elektrischer Stromversorgungssysteme. Dieses Modul wurde für industrielle Umgebungen entwickelt und kombiniert Flexibilität mit fortschrittlichen Kommunikationsprotokollen und modernen Cybersicherheitsfunktionen. Darüber hinaus unterstützt es die nahtlose Integration in neue und bestehende Stationssysteme und eignet sich daher ideal für Nachrüstungen oder Neubauprojekte. Sein Hot-Swap-Design ermöglicht Wartung oder Upgrades ohne Unterbrechung des Systembetriebs und minimiert so Ausfallzeiten und Betriebsrisiken.

Das auf Effizienz ausgelegte UR9TA verwaltet Schutz-, Steuerungs-, Überwachungs- und Kommunikationsaufgaben in komplexen Relaissystemen. Es bietet eine präzise Zeitsynchronisierung über IEEE 1588 und unterstützt den IEC-61850-Prozessbus für eine fortschrittliche Netzautomatisierung. Zusätzlich gewährleisten die Cybersicherheitsfunktionen von CyberSentry™ die Einhaltung der NERC-CIP-Standards und schützen kritische Infrastrukturen vor sich entwickelnden digitalen Bedrohungen.

Wichtige Merkmale

• Leistungsstarker 32-Bit-RISC-Prozessor mit 132 MHz für schnelle Entscheidungen.

• Hot-Swap-fähiges CPU-Design ermöglicht den Austausch ohne Herunterfahren des Systems.

• Zwei 10/100BASE-TX-Ethernet-Ports sowie RS485- und RS232-Schnittstellen für flexible Kommunikation.

• Unterstützt moderne Protokolle wie IEC 61850, Modbus TCP/RTU, DNP3 und IEEE C37.118.

• Cybersicherheitsfunktionen mit CyberSentry™ gewährleisten die Einhaltung der NERC-CIP-Anforderungen.

• Zeitsynchronisierung mit IEEE 1588 (PTP) verbessert die Netzwerkkoordination.

• Großer Betriebstemperaturbereich: –40°C bis +80°C für raue Umgebungen.

• Geringe Leistungsaufnahme von unter 4 W reduziert Energiekosten und Wärmeentwicklung.

Technische Daten

• Prozessor: 32-Bit-RISC, 132 MHz

• Speicher: Onboard-Flash und RAM für Firmware, Einstellungen und Ereignisspeicherung

• Kommunikationsschnittstellen: Zwei 10/100BASE-TX-Ethernet-Schnittstellen, eine RS485- und eine RS232-Schnittstelle

• Unterstützte Protokolle: IEC 61850, Modbus TCP/RTU, DNP3, IEEE C37.118

• Design: Hot-Swap-fähiges CPU-Modul für Relais der UR-Serie

• Cybersicherheit: CyberSentry™ mit NERC-CIP-Konformität

• Zeitsynchronisierung: IEEE 1588 (PTP)

• Gewicht: 0,6 kg

• Betriebsspannung: 18,5 bis 36 V DC über die Rückwandplatine

• Leistungsaufnahme: unter 4 W

• Betriebstemperatur: –40°C bis +80°C

• Feuchtigkeitsbereich: 5 % bis 95 %, nicht kondensierend, bei 55°C

Typische Anwendungen

Das UR9TA-CPU-Modul lässt sich nahtlos in die GE-Multilin-UR-Produktfamilie für Stationsautomatisierung, Verteilungsschutz und die Steuerung industrieller Stromversorgungssysteme integrieren. Es wird häufig in Energieversorgungsunternehmen, der Schwerindustrie und betriebskritischen Einrichtungen eingesetzt, die hohe Zuverlässigkeit erfordern. So ermöglicht es beispielsweise die präzise Koordination von Schutzrelais, die Echtzeitüberwachung des Systemzustands und die schnelle Fehlererkennung, um Geräteschäden zu verhindern und eine kontinuierliche Stromversorgung aufrechtzuerhalten.

FAQ

F: Kann das UR9TA-Modul installiert werden, während das Relaissystem in Betrieb ist?
A: Ja, das UR9TA ist Hot-Swap-fähig und ermöglicht einen sicheren Austausch ohne Herunterfahren des Systems.

F: Welche Kommunikationsprotokolle unterstützt das UR9TA?
A: Das Modul unterstützt IEC 61850, Modbus TCP/RTU, DNP3 und IEEE C37.118 für die Integration moderner und bestehender Systeme.

F: Ist das UR9TA für raue industrielle Umgebungen geeignet?
A: Ja. Es arbeitet zuverlässig bei Temperaturen von –40°C bis +80°C und toleriert eine nicht kondensierende Luftfeuchtigkeit von bis zu 95 %.

F: Verfügt das Modul über einen Cybersicherheitsschutz?
A: Ja, es integriert CyberSentry™-Funktionen mit vollständiger NERC-CIP-Konformität zum Schutz kritischer Systeme.

F: Welche Art der Zeitsynchronisierung bietet das UR9TA?
A: Es unterstützt das Precision Time Protocol nach IEEE 1588 für eine präzise Netzwerkzeit und Koordination.
