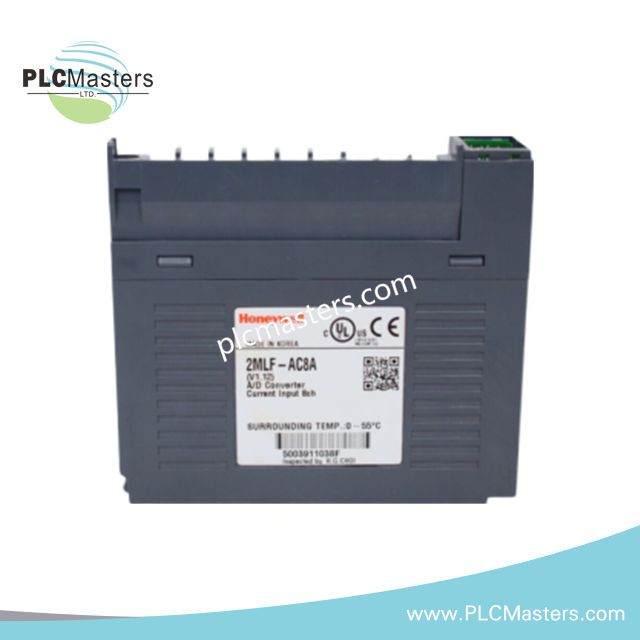

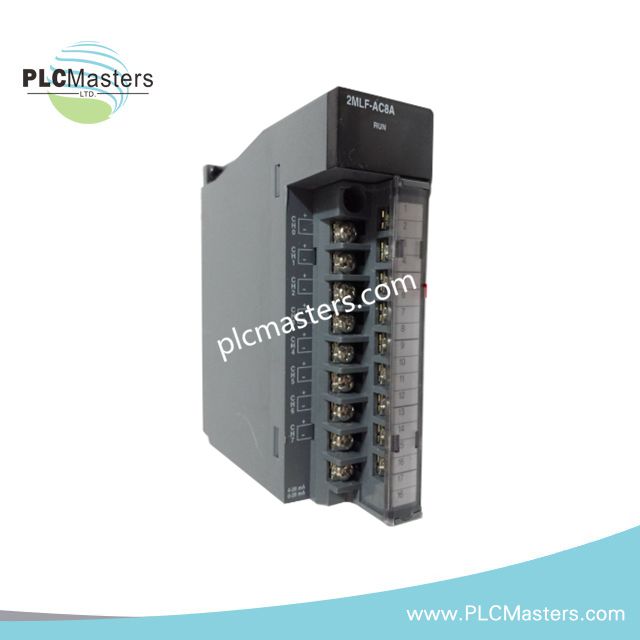

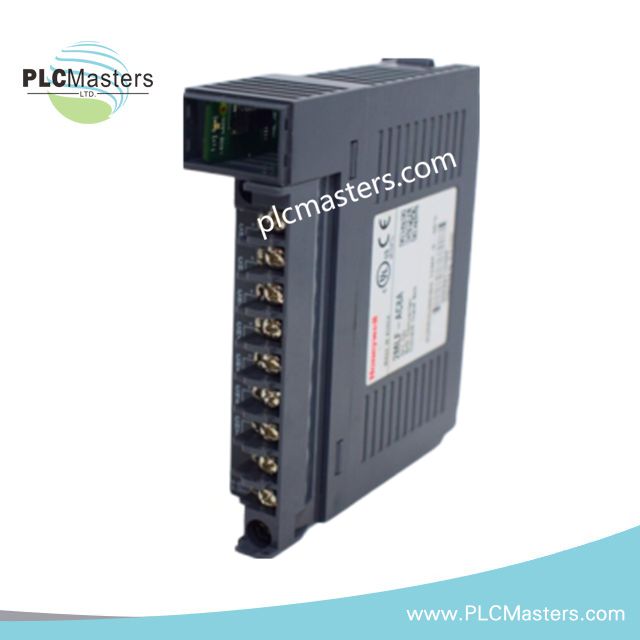

Honeywell 2MLF-AC8A-Analogeingangsmodul

Beschreibung

Das Honeywell 2MLF-AC8A ist ein analoges Eingangsmodul mit 8 Kanälen, das für MasterLogic-200-SPS-Systeme entwickelt wurde. Es ermöglicht eine präzise Signalerfassung für die industrielle Automatisierung und gewährleistet eine genaue Überwachung kritischer Prozessvariablen. Darüber hinaus sorgt die hochauflösende A/D-Wandlung für zuverlässige Daten in Anwendungen zur Prozesssteuerung, Fertigung und Versorgungstechnik. Dieses Modul lässt sich nahtlos in bestehende MasterLogic-200-Racks integrieren und unterstützt einen zuverlässigen, kontinuierlichen Betrieb in rauen Industrieumgebungen.

Funktionale Highlights

• Unterstützt acht unabhängige analoge Eingangskanäle zur gleichzeitigen Überwachung mehrerer Geräte.

• Verarbeitet standardmäßige DC-Signale von 4–20 mA und 0–20 mA mit hoher Präzision.

• Bietet eine Isolation zwischen Kanälen und System zum Schutz von SPS und Feldgeräten.

• Ermöglicht eine Hochgeschwindigkeitswandlung mit 250 μs pro Kanal für die Prozesssteuerung in Echtzeit.

• Vereinfacht die Installation durch DIN-Schienen-Kompatibilität und kompakte Abmessungen.

• Hält eine Genauigkeit von ±0,2 % bei 25 ±5 °C und ±0,3 % über den Bereich von 0–55 °C ein und gewährleistet so eine stabile Leistung.

Technische Daten

• Modellnummer: 2MLF-AC8A

• Produkttyp: Analoges Eingangsmodul

• Serie: MasterLogic-200

• Anzahl der Kanäle: 8

• Eingangssignalbereich: DC 4–20 mA, DC 0–20 mA

• Eingangswiderstand: 250 Ω

• Auflösung: Hochauflösende A/D-Wandlung (typischerweise 16 Bit)

• Maximale Wandlungsgeschwindigkeit: 250 μs/Kanal

• Absolutes maximales Eingangssignal: ±15 V, ±30 mA

• Isolation: Optokoppler-Isolation zwischen Eingangsklemme und SPS-Versorgung (keine Isolation zwischen den Kanälen)

• Klemmenanschlüsse: 18-polige Klemme

• Zugewiesene E/A-Adressen: Fest: 64 Punkte, variabel: 16 Punkte

• Montage: DIN-Schienen-kompatibel

• Abmessungen: 125 × 50 × 130 mm

• Gewicht: 0,14 kg

• Betriebstemperatur: −20 °C bis +60 °C

Typische Anwendungen

• Industrielle Prozesssteuerung in der Chemie-, Wasseraufbereitungs- und Energiebranche.

• Überwachung in der Fertigung, einschließlich der Instrumentierung von Produktionslinien.

• Versorgungssysteme, die eine präzise Erfassung von Stromsignalen mehrerer Sensoren erfordern.

• Integration in MasterLogic-200-SPS-Systeme für Messungen und Automatisierung in Echtzeit.

FAQ

F: Welche Eingangssignale unterstützt das 2MLF-AC8A?
A: Es unterstützt DC-Signale von 4–20 mA und 0–20 mA von standardmäßigen industriellen Messumformern.

F: Wie viele Kanäle sind verfügbar?
A: Das Modul bietet acht unabhängige analoge Eingangskanäle.

F: Kann es auf einer standardmäßigen DIN-Schiene montiert werden?
A: Ja, es ist DIN-Schienen-kompatibel und ermöglicht eine schnelle und sichere Installation.

F: Wie hoch ist die Genauigkeit über den Betriebstemperaturbereich?
A: Die Genauigkeit beträgt ±0,2 % bei 25 ±5 °C und ±0,3 % über den Bereich von 0–55 °C.

F: Gibt es eine Isolation zwischen den Kanälen?
A: Es ist nur eine Isolation zwischen Kanälen und System vorhanden; die Kanäle sind nicht voneinander isoliert.
