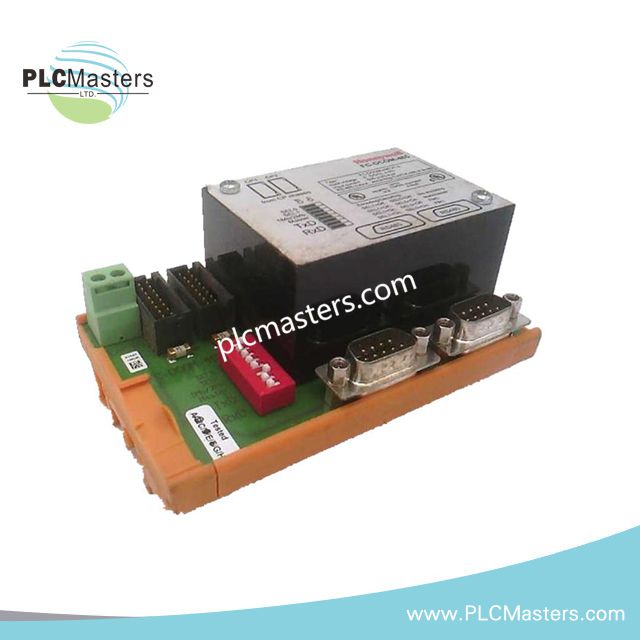

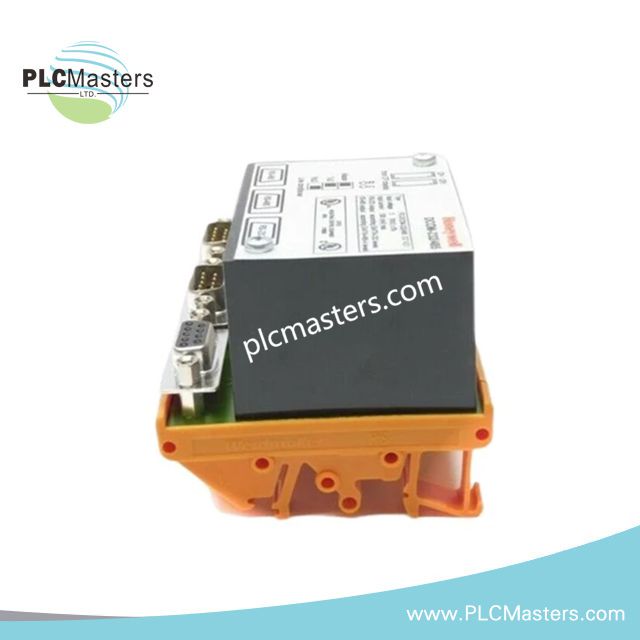

Honeywell FC-DCOM-485 V1.1 Kommunikationsschnittstellenmodul
$176.00
$325.00
Beschreibung
Das Honeywell FC-DCOM-485 V1.1 ist ein Kommunikationsschnittstellenmodul, das RS485/RS422-Signalausgabe gemäß den elektrischen Pegeln nach EIA/TIA-485-A bereitstellt. Es wird über eine 5-VDC-Versorgung der Steuerprozessoren betrieben und unterstützt Baudraten bis zu 2 MBaud. Zu den aufgeführten Übertragungsmodi gehören Transparent, Manchester, FM0 und FM1. Damit kann die Schnittstelle verschiedene Kommunikationscodierungsformate verarbeiten.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | FC-DCOM-485 V1.1 |
| Marke | Honeywell |
| Produkttyp | Kommunikationsschnittstellenmodul |
| Eingangsspannung | 5 VDC +/-5% |
| Maximaler Eingangsstrom | 500 mA |
| Stromversorgungsquelle | Steuerprozessoren |
| RS485/RS422-Ausgang | Pegel nach EIA/TIA-485-A |
| Baudrate | 0-2 MBaud |
| Übertragungsmodi | Transparent, Manchester, FM0, FM1 |
| Modulabmessungen (L x W x H) | 110 x 70 x 61 mm (4.33 x 2.76 x 2.40 in) |
| DIN-Schienen-Typen | TS32 / TS35 x 7.5 |
| Erforderliche Schienenlänge | 117 mm (4.6 in) |
| Gewicht | 0.30 lbs |
| Zulassungen | CE; TUV- und UL-Zulassung laut bereitgestellter Quelle noch ausstehend |
Kommunikationsschnittstelle
Das FC-DCOM-485 bietet eine RS485/RS422-Ausgangsschnittstelle mit elektrischen Pegeln gemäß EIA/TIA-485-A. Die angegebene maximale Baudrate beträgt 2 MBaud. Die unterstützten Modi Transparent, Manchester, FM0 und FM1 bezeichnen Übertragungs- oder Codierungsoptionen. Der gewählte Modus muss zu den angeschlossenen Geräten und dem Kommunikationsprotokoll passen.
Anforderungen an die Stromversorgung
Das Modul benötigt eine nominale Eingangsspannung von 5 VDC mit einer Toleranz von +/-5%, was einem Versorgungsspannungsbereich von 4.75 bis 5.25 VDC im Betrieb entspricht. Der maximale Eingangsstrom beträgt 500 mA; laut bereitgestellter Dokumentation dienen die Steuerprozessoren als Stromquelle. Bei Nennspannung entspricht der angegebene Höchstwert einer möglichen Leistungsaufnahme von 2.5 W. Dabei handelt es sich um einen berechneten Maximalwert und nicht um eine gesondert angegebene typische Leistungsaufnahme.
Montage und Platzbedarf
Das Modul misst 110 x 70 x 61 mm und benötigt 117 mm DIN-Schienenlänge. Als Schienentypen sind TS32 und TS35 x 7.5 dokumentiert. Die separate Erdungsklemme hat Abmessungen von 6 x 57 x 47 mm und sollte bei der Prüfung des Schaltschranklayouts und des Installationsraums berücksichtigt werden.
Häufig gestellte Fragen
F: Welche Stromversorgung benötigt das FC-DCOM-485?
A: Es benötigt 5 VDC +/-5%, bereitgestellt von den Steuerprozessoren, bei einem maximalen Eingangsstrom von 500 mA.
F: Welche Kommunikationsgeschwindigkeit unterstützt das FC-DCOM-485?
A: Der angegebene Baudratenbereich für RS485/RS422 beträgt 0-2 MBaud. Der gewählte Übertragungsmodus muss mit den angeschlossenen Geräten kompatibel sein.
F: Welche DIN-Schienen sind für dieses Modul angegeben?
A: In der Dokumentation sind DIN-Schienen vom Typ TS32 und TS35 x 7.5 mit einer erforderlichen Schienenlänge von 117 mm angegeben.
