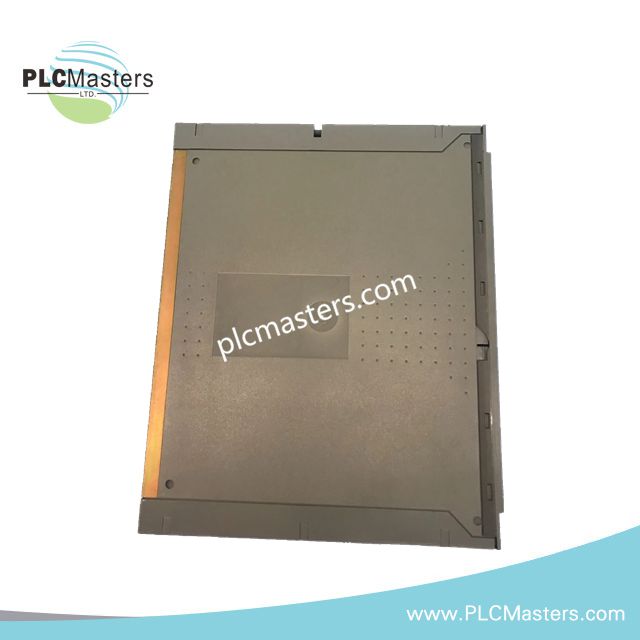

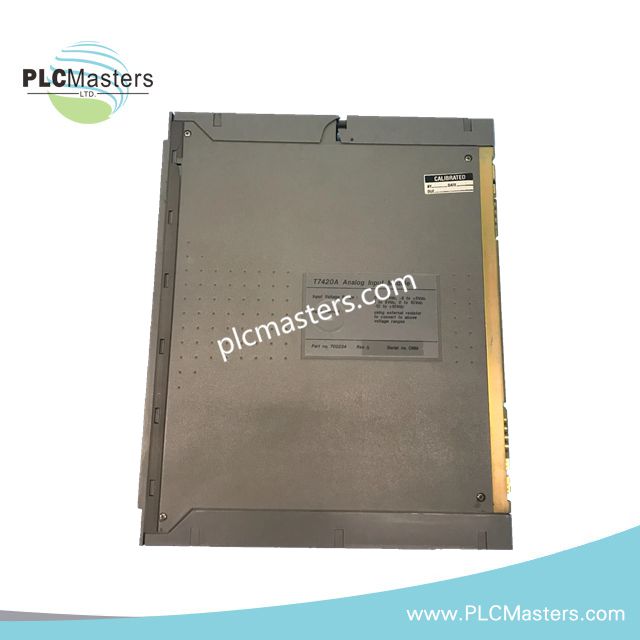

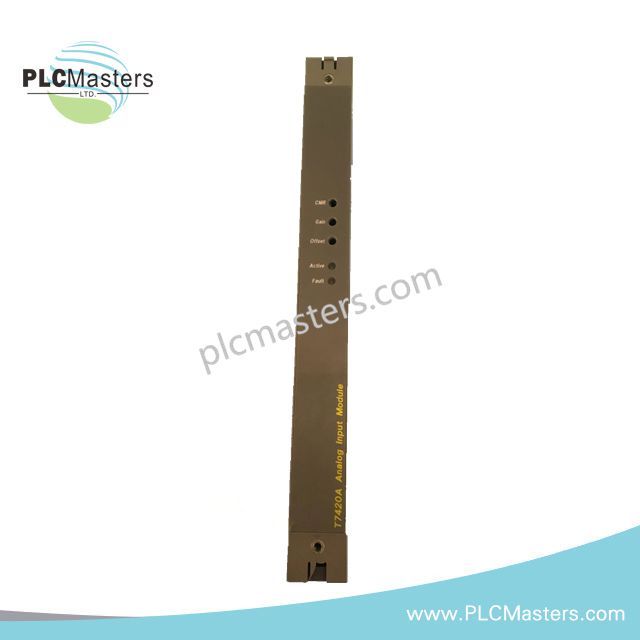

ICS Triplex T7420A Regent+Plus-Analogeingangsmodul

Für die Erfassung analoger Signale in Umgebungen mit hohem Störpegel in dreifach ausgeführten I/O-Safetybus-Systemen ausgelegt, ermöglicht der ICS Triplex T7420A (T7420A-Analogeingangsmodul) die direkte physikalische/elektrische Signalverarbeitung. Er verarbeitet bis zu 16 massebezogene oder 8 differentielle analoge Feldeingänge und wandelt Feldvariablen mit integrierter 60-Hz-Unterdrückung in digitale Daten um. Das Gerät lässt sich in fehlertolerante Steuerungsarchitekturen integrieren und bietet eine hohe Störfestigkeit sowie eine Isolationsspannung von 2500 V zwischen der internen digitalen Verarbeitungslogik und der Feldverdrahtung.

Aufschlüsselung der Suffixe und Modellmatrix

Die Serie Regent+Plus PD-7023 verfügt über spezifische Suffixbezeichnungen, die die Abtastgeschwindigkeit der Eingänge und die Profile zur Störunterdrückung bestimmen:

Hardwarespezifikationen

Dreifache modulare Redundanz und sichere Ausführung

Der für kritische Sicherheitssysteme nach SIL3 und TÜV-Risikoklasse 5 entwickelte T7420A wird direkt mit dem dreifach ausgeführten I/O-Safetybus verbunden. Die interne Hardware-Abstimmung und die galvanische Isolierung verhindern, dass Hardwarefehler sich über Kanäle oder Backplane-Busse ausbreiten. In einer Architektur mit dreifacher modularer Redundanz (TMR) 2oo3 verarbeiten drei getrennte interne Signalpfade die Eingangssignale gleichzeitig. Die Hardwarelogik erkennt die Drift einzelner Komponenten oder Signalabweichungen und setzt eine ausfallsichere Zustandsbegrenzung um, während der kontinuierliche, unterbrechungsfreie Systembetrieb aufrechterhalten wird.

Häufig gestellte Fragen

F: Unterstützt das T7420A-Modul den Online-Hot-Swap während des laufenden Betriebs?

A: Ja. Das Modul verfügt über eine Hot-Replace-Funktion. Es kann bei aktivem Backplane-Betrieb des Regent+Plus-Chassis eingesetzt oder entfernt werden, ohne die Stromversorgung benachbarter Steckplätze zu unterbrechen oder den laufenden Sicherheitsregelkreis zu beeinträchtigen.

F: Wie werden 4-20-mA-Stromsignale an das Modul angeschlossen?

A: Für Stromschleifen sind externe Präzisionswiderstände mit 250 Ohm erforderlich, um 4-20-mA-Stromsignale in standardisierte Spannungspegel umzuwandeln. Diese Widerstände sind in die zugehörige I/O-Abschlussbaugruppe PD-7901 integriert.

Richtlinien für die Installation vor Ort

Stellen Sie sicher, dass das Modulchassis ordnungsgemäß mit dem Schutzleiter (PE) verbunden ist, bevor Sie die Hardware einsetzen. Die gesamte Feldverdrahtung für 4-20-mA-Schleifen oder Spannungseingänge muss an der dafür vorgesehenen Abschlussbaugruppe PD-7901 angeschlossen werden. Halten Sie analoge Signalkabel strikt von Hochspannungs-Wechselstromleitungen getrennt. Geschirmte Twisted-Pair-Kabel dürfen nur an einem Punkt geerdet werden, um Erdschleifen zu vermeiden. Prüfen Sie vor dem Einsetzen, ob die Kodierstifte mit dem Backplane-Steckplatz des T7420A übereinstimmen.
