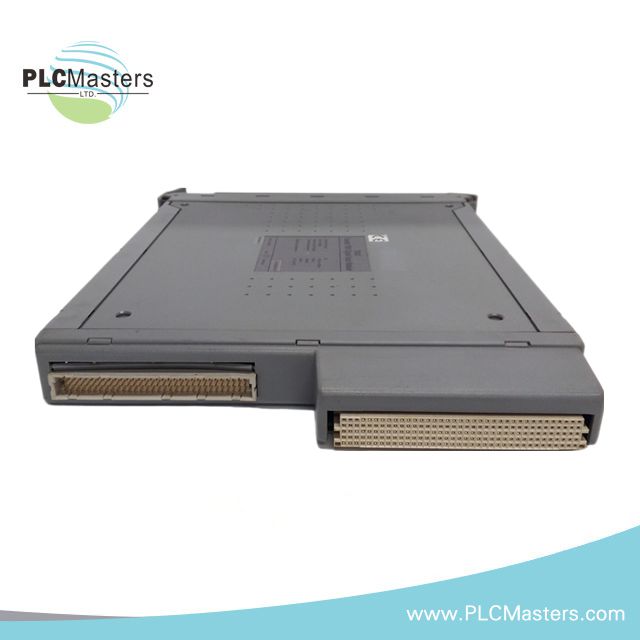

ICS Triplex T7481 Regent+Plus überwachtes, geschütztes Ausgangsmodul

Konfiguriert für die Ausführung von Lasten mit hoher Integrität in Regent+Plus-Safetybus-Plattformen ermöglicht der ICS Triplex T7481 (T7481 überwachte, geschützte Ausgangsmodul) die direkte physische/elektrische Ausführung.

Aufschlüsselung der Suffixe und Modellmatrix

Hardwarespezifikationen

Dreifache modulare Redundanz (TMR) und SIL3-Ausführung

Das Gerät ist direkt mit einer dreifach ausgeführten Safetybus-Backplane-Schnittstelle verbunden, um eine strikte Fehlerisolierung und hohe Verfügbarkeit zu erreichen. Für SIL3- und TÜV-Risikoklasse-5-kritische Regelkreise ausgelegt, verfügt die Hardware über eine dual-redundante Topologie des geschützten Ausgangskreises. Dieses Design stellt sicher, dass weder der Ausfall einer einzelnen Komponente noch ein fehlerhaftes Steuersignal versehentlich eine angeschlossene Feldlast aktivieren kann, beispielsweise ein Notabsperrventil oder ein Turbinen-Abschaltmagnet. Das Modul führt kontinuierlich eine automatische Leitungsüberwachung durch und misst den Zustand der Feldverdrahtung auf Unterbrechungen und Kurzschlüsse, während es eine galvanische Kanal-zu-Kanal-Isolation von bis zu 2500 V aufrechterhält.

Häufig gestellte Fragen

F: Kann das T7481-Modul während des aktiven Systembetriebs ausgetauscht werden, ohne den Prozess auszulösen?

A: Ja. Das Modul unterstützt den vollständigen Austausch im laufenden Betrieb. Es kann aus einem aktiven Regent+Plus-Chassis entfernt und eingesetzt werden, ohne die Stromversorgung benachbarter Module zu unterbrechen oder eine ausfallsichere Abschaltung auf Systemebene auszulösen.

F: Wie reagiert die interne Leitungsüberwachung auf eine durchgebrannte Kanalsicherung?

A: Jeder Ausgangskanal verfügt über eine an der Vorderseite montierte 3-A-Schnellsicherung. Wenn eine Sicherung auslöst oder die Feldlast unter 20 mA sinkt, meldet die interne Diagnoseschaltung sofort einen Fehlerzustand, aktiviert die entsprechende LED-Anzeige an der Frontplatte und überträgt den Diagnosestatus über den Safetybus.

Richtlinien für die Installation im Feld

• Chassismontage: Setzen Sie das Modul fest in den vorgesehenen Steckplatz des Regent+Plus-Chassis ein und stellen Sie sicher, dass die oberen und unteren Befestigungsschrauben vollständig mit dem vorgeschriebenen Drehmoment angezogen sind, damit die Masseverbindung über die Backplane erhalten bleibt.
• Verdrahtung und Abschirmung: Schließen Sie sämtliche 24-VDC-Feldverdrahtung an die entsprechende Feldanschlusseinheit an. Halten Sie eine strikte Trennung zwischen Feldausgangsleitungen und Hochspannungs-Wechselstromkabeln ein. Erden Sie alle Kabelschirme an einem einzigen Punkt auf der Chassis-Erdungsschiene.
• Sicherungsprüfung: Stellen Sie vor dem Einschalten der Laststromversorgung sicher, dass alle 16 von der Vorderseite zugänglichen 3-A-Schnellsicherungen intakt sind.
