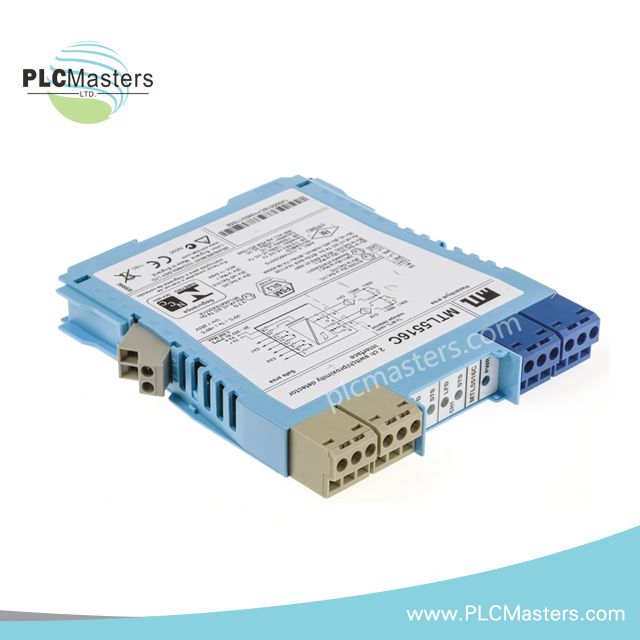

MTL MTL5516C Schalter-/Näherungssensor-Schnittstelle

Übersicht

Der MTL5516C dient als Schnittstelle für Schalter/Näherungsschalter für Installationen in explosionsgefährdeten Bereichen. Er bietet galvanische Trennung und Leitungsfehlererkennung (LFD) zur Gewährleistung einer sicheren und zuverlässigen Signalübertragung. Darüber hinaus unterstützt die Zweikanalausführung einen unabhängigen Betrieb, wodurch die Flexibilität in kritischen Automatisierungssystemen verbessert wird. Mit der SIL2/SIL3 Sicherheitskonformität eignet sich dieses Gerät für anspruchsvolle industrielle Anwendungen.

Technische Daten

Allgemeine Informationen

• Modell: MTL5516C

• Typ: Schnittstelle für Schalter/Näherungsschalter

• Hersteller: MTL Instruments (Eaton)

• Kanäle: 2 unabhängige Eingangskanäle

Stromversorgung und Spannung

• Versorgungsspannung: 20–35 V DC

• Maximale Sicherheitsspannung: 10,5 V DC

• Verlustleistung: 0,84 W bei 24 V DC

• Versorgungsspannung des Sensors: 7–9 V DC über 1 kΩ ±10 %

Eingangskennwerte

• Normalbetrieb:

• Ausgang schließt bei Eingang > 2,1 mA (<2 kΩ Eingang)

• Ausgang öffnet bei Eingang < 1,2 mA (>10 kΩ Eingang)

• Hysterese: 200 μA (650 Ω nominal)

Ausgang und Relais

• Ausgangstyp: 2 einpolige Relais mit Wechslerkontakten

• Ansprechzeit: ≤10 ms

• Kontaktbelastbarkeit:

• 250 V AC, 2 A (cosØ > 0,7)

• 40 V DC, 2 A (ohmsche Last)

Umgebungsbedingungen

• Betriebstemperatur: -20 °C bis +60 °C

• Lagertemperatur: -40 °C bis +80 °C

Sicherheit und Konformität

• Norm: IEC 61508

• SIL-Einstufung: Für SIL2/SIL3 geeignet
