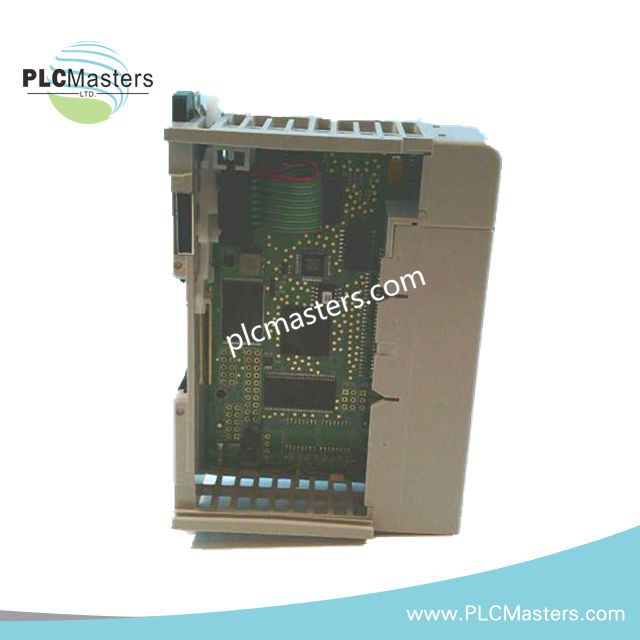

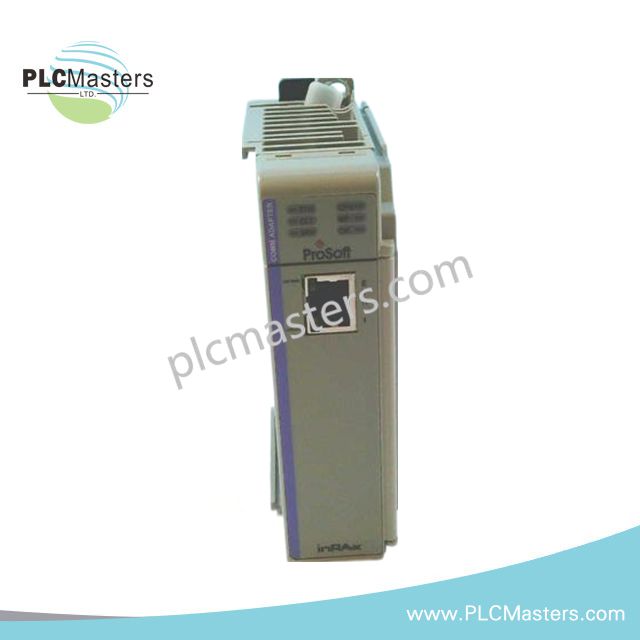

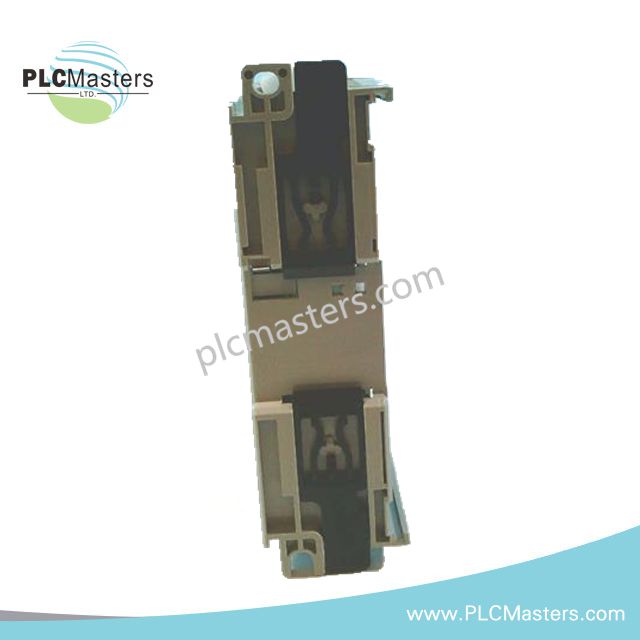

ProSoft MVI69L-MBTCP Modbus-TCP/IP-Lite-Kommunikationsmodul
$123.00
$320.00
Beschreibung
Für die Hochgeschwindigkeits-Datenübertragung in Allen-Bradley-CompactLogix-Systemen ausgelegt, ermöglicht der ProSoft MVI69L-MBTCP (Kommunikationsmodul MVI69L-MBTCP Modbus TCP/IP Lite) eine direkte physische/elektrische Verarbeitung. Es fungiert als Schnittstellenmodul im Chassis und verbindet den Datenverkehr der 1769-Backplane mit Ethernet-basierten Modbus-TCP/IP-Netzwerken, ohne den Ausführungszyklus der Logik des Hauptcontrollers zu verzögern.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | MVI69L-MBTCP |
| Marke | ProSoft |
| Herkunft | USA |
| Gewicht | 1,32 lbs |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Max. 450 mA bei 5 VDC (Backplane-Stromlast) |
| Kompatible Plattform | Allen-Bradley-CompactLogix-Prozessoren (1769-Backplane) |
| Kommunikationsanschluss | 1 x 10/100-Mbit/s-RJ45-Ethernet-Port (automatische Aushandlung) |
| Entfernungsangabe zur Stromversorgung | 4 Steckplätze |
| E/A-Datenkapazität | Bis zu 240 Wörter lesen / 240 Wörter schreiben |
| Modbus-Client-Verbindungen | Bis zu 10 Client-Verbindungen (16 Befehle pro Verbindung) |
| Modbus-Server-Verbindungen | Bis zu 2 Server-Verbindungen (1 MBAP / Port 502, 1 gekapselt / Port 2000) |
| Gleitkommadaten | Unterstützt (IEEE-754-, Enron- und Daniel-Formate) |
Latenzen bei der Protokollkonvertierung und Netzwerkdeterminismus
Das Modul führt die Protokollzuordnung asynchron zum primären PAC-Scanzyklus mithilfe interner Speicherzuweisungsstrukturen aus. Die Synchronisierung der internen Datenpuffer über die 1769-Backplane begrenzt die Latenzen bei der Protokollkonvertierung bei standardmäßigen zyklischen Übertragungen auf unter 20 ms. Der einzelne RJ45-Port unterstützt bis zu 10 gleichzeitig aktive Client-Verbindungen und 2 Server-Verbindungen. Dadurch sind parallele Abfragezyklen und die Verarbeitung eingehender Befehle möglich, während zugleich eine galvanische Trennung zwischen der Ethernet-Feldinfrastruktur und dem CompactLogix-Backplane-System gewährleistet bleibt.
Häufig gestellte Fragen
F: Wie groß ist der maximale Abstand zur Backplane-Stromversorgung bei der Installation in einem 1769-Chassis?
A: Das MVI69L-MBTCP verfügt über eine Entfernungsangabe zur Stromversorgung von 4 Steckplätzen. Es muss innerhalb von 4 Steckplätzen einer 1769-Stromversorgung installiert werden, um eine ausreichende Spannungsintegrität der Backplane-Stromversorgung sicherzustellen.
F: Wie verarbeitet das Modul nicht standardkonforme 32-Bit-Gleitkommaregister von Geräten anderer Hersteller?
A: Die Modulkonfiguration über den ProSoft Configuration Builder (PCB) ermöglicht das Vertauschen von Wörtern und Bytes für IEEE-754-Gleitkommawerte einschließlich Registerzuordnungen im Enron- und Daniel-Format.
Richtlinien für die Installation vor Ort
- Montieren Sie das Modul direkt auf einer standardmäßigen 35-mm-DIN-Schiene oder einer Montagefläche innerhalb einer 1769-CompactLogix-Baugruppe und stellen Sie sicher, dass die Stromversorgung vor dem Einsetzen getrennt wurde.
- Beachten Sie die Begrenzung des Abstands zur Stromversorgung auf 4 Steckplätze, um einen Abfall der 5-VDC-Backplane-Spannung unter die Betriebsschwellenwerte zu verhindern.
- Verwenden Sie für die Feldkommunikation geschirmte Twisted-Pair-Ethernet-Kabel (STP) der Kategorie 5e oder höher, um elektromagnetische Störungen in industriellen Umgebungen zu vermeiden.
- Verbinden Sie die RJ45-Ethernet-Abschirmung gemäß den standardmäßigen industriellen Erdungsverfahren mit der System-Erdungsebene, um Gleichtaktstörungen zu unterdrücken.
