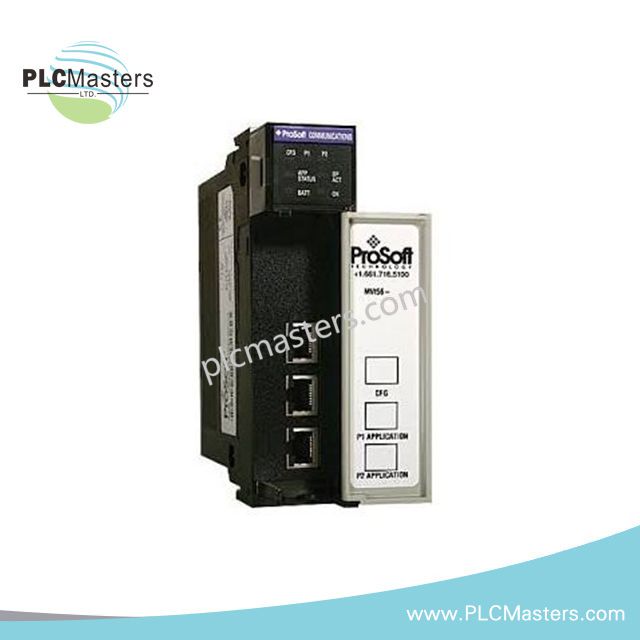

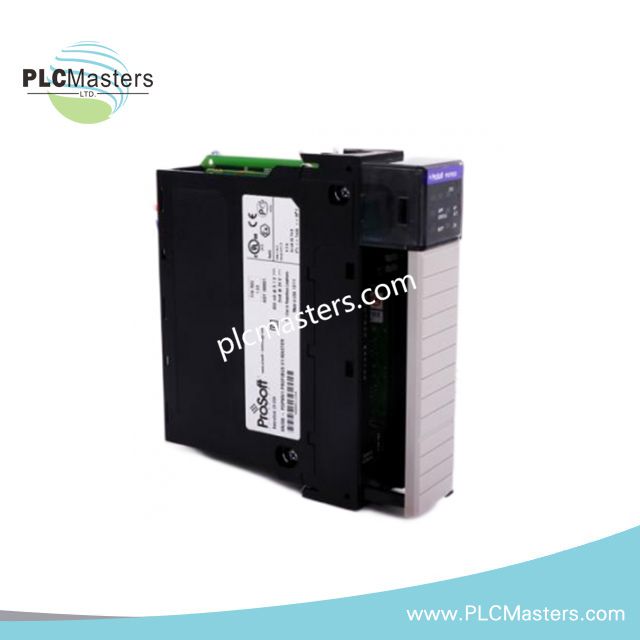

ProSoft Technology MVI56-ADMNET ControlLogix-Modul zur Anwendungsentwicklung
$123.00
$320.00
Beschreibung
ProSoft Technology MVI56-ADMNET-Anwendungsentwicklungsmodul für ControlLogix
Das für die Entwicklung kundenspezifischer Ethernet-Kommunikationsanwendungen in ControlLogix-Systemen konfigurierte ProSoft Technology MVI56-ADMNET (MVI56-ADMNET-Anwendungsentwicklungsmodul) ermöglicht die programmierbare Ausführung von C/C++ sowie konfigurierbare serielle Schnittstellen für proprietäre Protokolle.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | MVI56-ADMNET |
| Marke | ProSoft Technology |
| Produkttyp | Programmierbares Anwendungsentwicklungsmodul |
| Plattformkompatibilität | Allen-Bradley ControlLogix, 1756-Rückwandplatine |
| Anwendungsumgebung | Vom Benutzer programmierbare C/C++-Anwendungen |
| Prozessor | 32-Bit-x86-kompatibel |
| Flash-Speicher | 512 KB für Benutzeranwendungen |
| Onboard-RAM | 16 MB |
| Ethernet-Schnittstelle | 1 x 10/100 Base-T RJ45 |
| Serielle Schnittstellen | 2 x konfigurierbare RS-232/422/485, RJ45 |
| Rückwandplatinen-Stromaufnahme | 800 mA bei 5,1 VDC; 3 mA bei 24 VDC |
| Betriebstemperatur | 0 °C bis 60 °C |
| Lagertemperatur | -40 °C bis 85 °C |
| Relative Luftfeuchtigkeit | 5 % bis 95 %, nicht kondensierend |
| Gewicht | 2,00 lb |
| Kommunikationsfunktion | Ethernet-Kommunikation mit nicht standardisierten oder proprietären Netzwerkprotokollen |
Ethernet-Anwendungsentwicklung mit ProSoft Technology
Das MVI56-ADMNET bietet eine Ausführungsumgebung im Rack für kundenspezifische Kommunikationsanwendungen innerhalb eines ControlLogix-Chassis.
Seine Ethernet-Schnittstelle nutzt eine 10/100-Base-T-RJ45-Verbindung für die externe Netzwerkkommunikation.
Zwei konfigurierbare serielle Ports unterstützen die elektrischen Schnittstellen RS-232, RS-422 und RS-485 für die Gerätekommunikation und Fehlersuche.
Der integrierte 32-Bit-x86-kompatible Prozessor führt vom Benutzer entwickelte Anwendungen aus, die im dedizierten Flash-Speicher abgelegt sind.
Das Modul verfügt außerdem über 16 MB Onboard-RAM für die Ausführung von Anwendungen und die Verarbeitung von Laufzeitdaten.
Für die Integration in ControlLogix bezieht das Modul die Rückwandplatinenversorgung über die 1756-Chassis-Schnittstelle.
Die angegebene Rückwandplatinen-Stromaufnahme beträgt 800 mA bei 5,1 VDC und 3 mA bei 24 VDC.
Häufig gestellte Fragen (FAQ)
F: Welche ControlLogix-Schnittstelle verwendet das MVI56-ADMNET?
A: Das Modul wird über die 1756-Rückwandplatine mit dem Allen-Bradley-ControlLogix-System verbunden.
F: Welche seriellen Kommunikationsstandards werden unterstützt?
A: Zwei serielle RJ45-Ports können für den Betrieb mit RS-232, RS-422 oder RS-485 konfiguriert werden.
F: Kann das Modul kundenspezifische Kommunikationssoftware ausführen?
A: Ja. Das Modul bietet einen 32-Bit-x86-kompatiblen Prozessor, 512 KB Flash-Speicher und 16 MB RAM für Benutzeranwendungen.
Richtlinien für die Installation vor Ort
Installieren Sie das Modul gemäß den geltenden Verfahren für die Installation von Chassis und Modulen in einem kompatiblen ControlLogix-1756-Chassis.
Überprüfen Sie vor der Installation das verfügbare Leistungsbudget des Chassis anhand der angegebenen Rückwandplatinen-Stromaufnahmen bei 5,1 VDC und 24 VDC.
Verwenden Sie abgeschirmte Kommunikationskabel, sofern dies von den angeschlossenen Ethernet- oder seriellen Geräten und dem Verkabelungsstandard des Standorts gefordert wird.
Verlegen Sie Ethernet- und serielle Kommunikationskabel getrennt von Verkabelungen für Motoren, Schütze und Frequenzumrichter mit hohen Strömen.
Schließen Sie Kabelschirme entsprechend der Erdungsarchitektur der Geräte an und vermeiden Sie unbeabsichtigte Erdschleifen.
Überprüfen Sie die RS-232-, RS-422- oder RS-485-Konfiguration vor dem Anschließen von Feldgeräten, da die elektrische Schnittstelle die geeignete Verdrahtungstopologie bestimmt.
Bestätigen Sie die Pinbelegung der RJ45-Stecker, bevor Sie die Stromversorgung einschalten oder externe serielle Geräte anschließen.
Halten Sie bei der Installation im Schaltschrank einen geeigneten Abstand zwischen der Kommunikationsverkabelung und Quellen elektromagnetischer Störungen ein.
Überprüfen Sie, ob Betriebstemperatur, Luftfeuchtigkeit und Lagerbedingungen den tatsächlichen Installationsbedingungen entsprechen.
