Schneider 172JNN21032 Adapter für serielle Verbindung (Option)

Übersicht

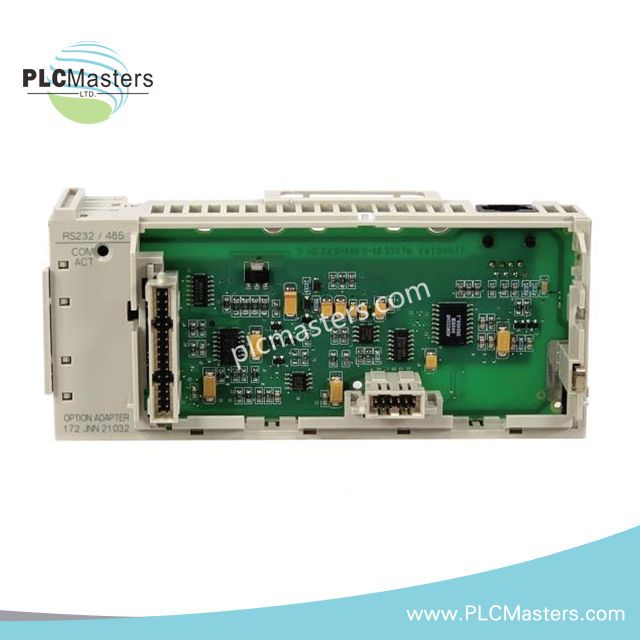

Der Schneider 172JNN21032 ist ein Adapter für eine serielle Verbindungsschnittstelle, der für die Automatisierungsplattform Modicon Momentum entwickelt wurde. Er ermöglicht die Kommunikation zwischen Momentum-E/A-Basen und externen Geräten über wahlweise serielle RS232- oder RS485-Verbindungen. Dieser Adapter integriert ältere Geräte oder Systeme von Drittanbietern in Steuerungsarchitekturen auf Modbus-Basis. Dank seiner kompakten Größe, der integrierten Lithiumbatterie und der LED-Diagnoseanzeige gewährleistet er einen zuverlässigen Datenaustausch in verteilten Industrieumgebungen.

Technische Daten

Produkttyp: Adapter für serielle Verbindungsschnittstelle
Plattformkompatibilität: Modicon-Momentum-Serie

Kommunikationsanschlüsse:

• 1 × RS232 oder RS485 (wählbar)

• 9-poliger D-Sub-Steckverbinder

Nennversorgungsspannung: 5 V DC ±5 % (Versorgung über die E/A-Basis)
Stromaufnahme: 700 mA bei 12 V DC

Genauigkeit der Taktabweichung: ±13 Sekunden/Tag

Batterie:

• Typ: Lithium (2/3 AA)

• Lebensdauer: 5 Jahre

• Autonomie: <30 Tage nach Anzeige eines niedrigen Batteriestands bei 40 °C

Lokale Signalisierung: 1 LED für den Kommunikationsstatus
Material: Lexan

Montage: Auf Momentum-E/A-Basis
Schutzart: IP20 (IEC 529)

Zertifizierungen: CE, UL, CSA, NEMA Typ 1

Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis +60 °C

• Lagertemperatur: −40 °C bis +85 °C

• Relative Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)

• Höhenlage: ≤2000 m

Stoßfestigkeit: ±15 g (11 ms, halbe Sinuswelle)
Vibrationsfestigkeit: 1 g (57–150 Hz), 0,075 mm (10–57 Hz)
ESD-Schutz: 8 kV (Luftentladung)
EMV-Störfestigkeit: 10 V/m (80–1000 MHz)

Abmessungen:

• Höhe: 25 mm

• Breite: 143,1 mm

• Tiefe: 60,06 mm

Nettogewicht: 85,05 g

Durchschlagsfestigkeit: 500 V DC
Schutzbeschichtung: Schutzlack Humiseal 1A33
