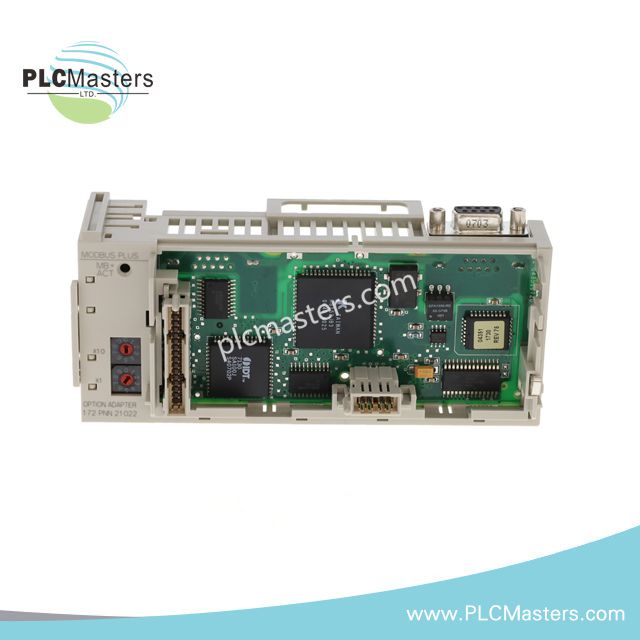

Schneider 172PNN21022 Modbus-Plus-Optionsadapter

Overview

Übersicht 172PNN21022 Der

ist ein Modbus-Plus-Optionsadapter, der speziell für die Modicon Momentum-Automatisierungsplattform entwickelt wurde. Er ermöglicht eine schnelle und zuverlässige Kommunikation zwischen speicherprogrammierbaren Steuerungen (SPS) und anderen Geräten über das Modbus-Plus-Netzwerk. Dieser Adapter unterstützt industrielle Automatisierungssysteme, die einen robusten und kontinuierlichen Datenaustausch erfordern. Er wird direkt auf der E/A-Basis montiert und kommuniziert über einen einzigen 9-poligen D-Sub-Stecker. Das Gerät wird mit 5 V DC über die E/A-Basis versorgt und verfügt über eine Lithium-Batteriepufferung, um bei Stromausfällen einen genauen Uhrbetrieb aufrechtzuerhalten.

Technische Spezifikationen

• Produkttyp:

Modbus-Plus-Optionsadapter

• Plattformkompatibilität:

Modicon Momentum-Automatisierungsplattform

• Kommunikationsprotokoll:

Modbus Plus

• Kommunikationsanschlüsse:

1 × 9-poliger D-Sub-Stecker

• Versorgungsspannung:

5 V DC (über die E/A-Basis)

• Eingangsspannungstoleranz: ±5 %

Stromaufnahme:

• ≤ 350 mA bei 24 V DC (maximal)

• Typischerweise 200 mA bei 24 V DC

Batterie:

• Typ: Lithium (Größe 2/3 AA)

• Lebensdauer: Ca. 5 Jahre

• Batteriepuffer: Bis zu 30 Tage nach der Warnung bei niedrigem Batteriestand bei 40 °C

Ganggenauigkeit der Uhr:

• ±13 Sekunden pro Tag

Material:

• Schlagfester Lexan-Kunststoff

Lokale Signalisierung:

• 1 LED zur Anzeige des Kommunikationsstatus

Abmessungen (H × B × T):

• 0,98 × 5,63 × 2,36 Zoll (25 × 143,1 × 60,06 mm)

Nettogewicht:

• 85,05 g (0,19 lb)

Montage:

• Installation auf der Baugruppe mit E/A-Basis

Umgebungsbedingungen:

• Betriebstemperatur: 0 bis 60 °C (32 bis 140 °F)

• Lagertemperatur: -40 bis 85 °C (-40 bis 185 °F)

• Relative Luftfeuchtigkeit: 5 bis 95 % (nicht kondensierend)

• Betriebshöhe: ≤ 2000 m (6561.68 ft)

Elektrische und mechanische Widerstandsfähigkeit:

• Durchschlagsfestigkeit: 500 V DC

• Stoßfestigkeit: ±15 g, 11 ms halbe Sinuswelle

• Vibrationsfestigkeit: 1 g (57–150 Hz), 0,075 mm Amplitude (10–57 Hz)

• Elektrostatische Entladung: 4 kV Kontakt, 8 kV Luft (IEC 801-2)

• Elektromagnetische Feldfestigkeit: 10 V/m (80–1000 MHz, IEC 801-3)
