Schneider BMXART0814H Analog-Eingangsmodul

Übersicht

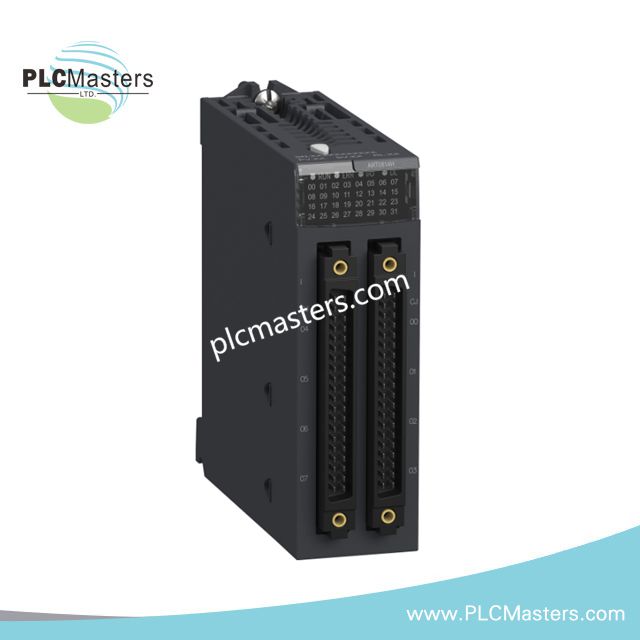

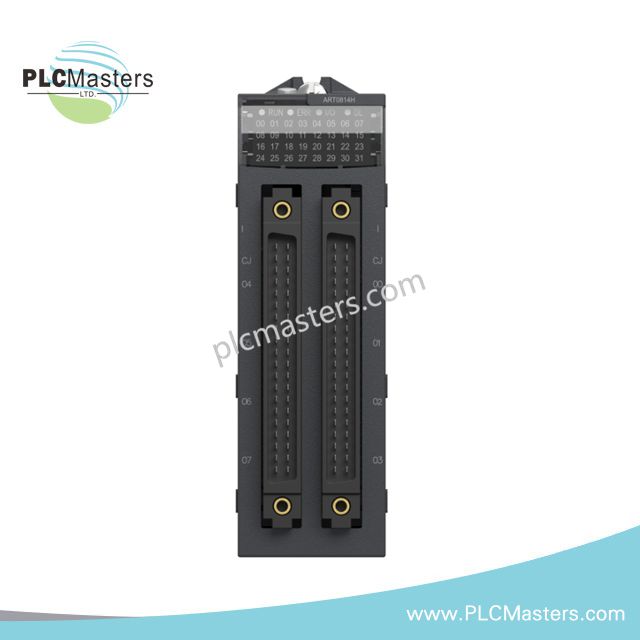

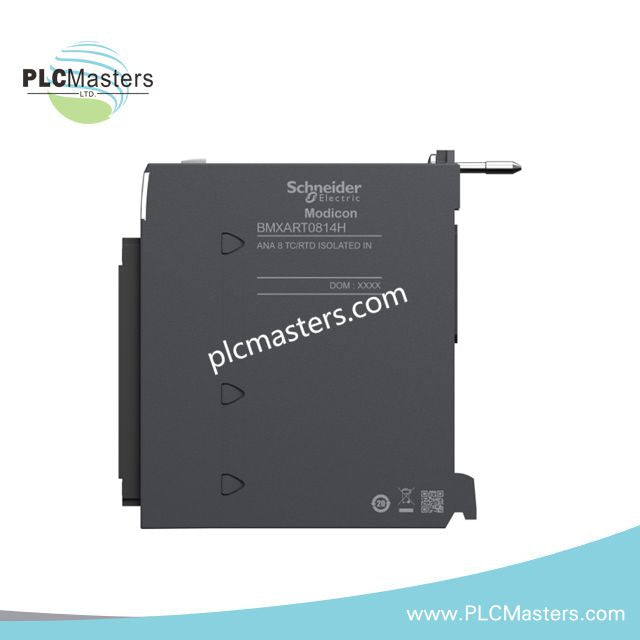

Das Schneider Electric BMXART0814H ist ein robustes Analogeingangsmodul zur industriellen Temperaturmessung. Es verfügt über 8 isolierte Eingänge für niedrige Signalpegel und unterstützt ±40-mV-Signale. Dieses Modul hält rauen Umgebungsbedingungen mit einem Betriebstemperaturbereich von -25 °C bis 70 °C stand. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in industriellen Schaltschränken. BMXART0814H lässt sich nahtlos in Modicon-X80-Plattformen einschließlich M580- und M340-PACs integrieren. Das Modul senkt Wartungs- und Schulungskosten, da kompatible Komponenten über mehrere PACs hinweg gemeinsam genutzt werden können. Das auf Zuverlässigkeit ausgelegte BMXART0814H unterstützt verschiedene Temperaturfühler und Thermoelemente. Es bietet eine hochauflösende Analog-Digital-Wandlung mit 15 Bit plus Vorzeichen. Das Modul umfasst eine Kanalisolierung und robuste Steckverbinder für sichere elektrische Verbindungen. Die Zertifizierungen gewährleisten die Einhaltung internationaler Industrienormen, einschließlich UL, CSA, IEC-Ex, ATEX und CE.

Technische Spezifikationen

Hauptmerkmale

• Produktfamilie: Modicon X80

• Produkttyp: Analogeingangsmodul

• Anwendung: Raue industrielle Umgebungen

• Eingänge: 8 Analogkanäle

• Eingangstypen: ±1,28 V, ±160 mV, ±320 mV, ±40 mV, ±640 mV, ±80 mV; Widerstands- und Temperaturfühler; Thermoelemente

• Isolierung: Zwischen den Kanälen

• Elektrischer Anschluss: 40-poliger Steckverbinder (2 Steckverbinder)

• Analog-Digital-Wandlung: Sigma-Delta, 16 Bit

• Auflösung des Analogeingangs: 15 Bit plus Vorzeichen

• Nennmesszyklus: 400 ms (Temperaturfühler), 200 ms (Thermoelemente)

Genauigkeit und Leistung

• Gleichtaktunterdrückung: 120 dB bei 50/60 Hz

• Gegentaktunterdrückung: 60 dB bei 50/60 Hz

• Beispiele für Messfehler: ±0,7 °C Ni 1000 bei 25 °C, ±3,7 °C Thermoelement Typ K bei 25 °C

• Temperaturdrift: 25–30 ppm/°C je nach Sensortyp

• Maximaler Leitungswiderstand: 20–500 Ohm je nach Sensortyp

• Auflösung: 0,1 °C für Temperaturfühler und Thermoelemente

• Maximaler Konvertierungswert: ±100–102,5 % je nach Sensortyp

Elektrische und mechanische Daten

• Stromaufnahme: 150 mA bei 3,3 V DC, 50 mA bei 24 V DC

• Status-LEDs: 1 grüne RUN-LED, 1 grüne Diagnose-LED pro Kanal, 1 rote ERR-LED, 1 rote I/O-LED

• Nettogewicht: 0,165 kg

• Vibrationsfestigkeit: 3 gn

• Stoßfestigkeit: 30 gn

• Betriebshöhe: 0–2000 m (Derating von 2000–5000 m)

Umgebungsbedingungen

• Betriebstemperatur: -25 °C bis 70 °C

• Lagertemperatur: -40 °C bis 85 °C

• Relative Luftfeuchtigkeit: 5–95 % bei 55 °C, nicht kondensierend

• Schutzart: IP20

Zusätzliche Informationen

• Kompatibel mit Modicon-M580- und M340-PACs

• Reduziert den Bestand an Ersatzteilen und die Wartungskosten

• Unterstützt modulare und skalierbare Lösungen für die industrielle Automatisierung

• Für mittlere bis große Prozessanwendungen in rauen Umgebungen ausgelegt
