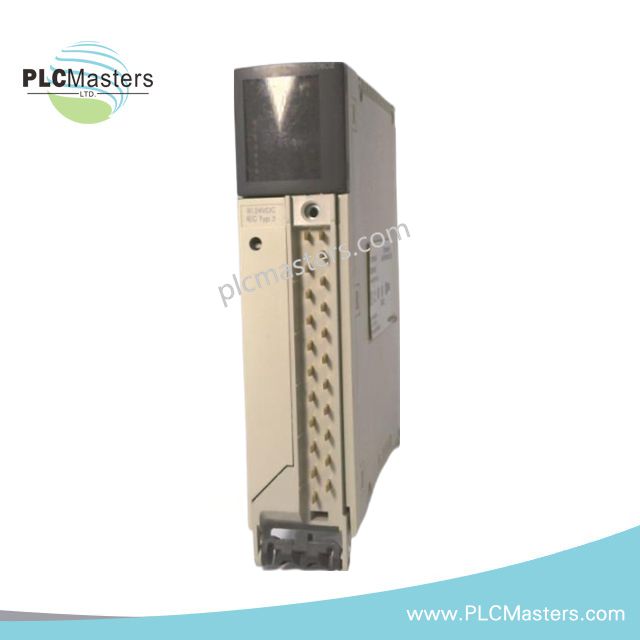

Schneider Electric TSXDEY08D2 Diskretes Eingangsmodul

Übersicht

Das Schneider Electric TSXDEY08D2 ist ein hochwertiges Diskreteingangsmodul, das für die Modicon Premium SPS-Plattform entwickelt wurde. Es bietet 8 isolierte 24 V DC Stromsenk-Eingänge, ideal zum Erfassen von Signalen von Näherungssensoren und digitalen Schaltern. Für robuste Industrieumgebungen konzipiert, gewährleistet dieses Modul eine zuverlässige Signalerfassung und eine präzise Automatisierungssteuerung. Zudem ermöglicht das kompakte Design eine nahtlose Integration in bestehende Systeme, wodurch sowohl die Effizienz als auch die Systemzuverlässigkeit verbessert werden.

Hauptmerkmale und Funktionale Highlights

• 8 isolierte 24 V DC Stromsenk-Eingänge, kompatibel mit EN/IEC 61131‑2 Typ 2 Standards.

• Unterstützt 2‑Draht- und 3‑Draht-Näherungssensoren (EN/IEC 60947‑5‑2).

• Schnelle Ansprechzeit von 4 ms, die eine präzise Erkennung für Echtzeit-Automatisierungsprozesse sicherstellt.

• Hohe Durchschlagsfestigkeit und CE-Kennzeichnung garantieren Betriebssicherheit in industriellen Anwendungen.

• Kompaktes und standardisiertes Modulformat vereinfacht Installation und Systemerweiterung.

Technische Spezifikationen

• Anzahl der Eingänge: 8 isolierte Eingänge

• Eingangsspannung: 24 V DC (positive Logik)

• Spannungsbereich: 19…30 V DC

• Eingangsstrom: ~7 mA pro Kanal

• Eingangstyp: Stromsenke, isoliert, EN/IEC 61131‑2 Typ 2

• Sensor-Kompatibilität: 2‑Draht- / 3‑Draht-Näherungssensoren

• Stromversorgung für Sensoren: 19…30 V DC

• Garantierte Spannung Zustand 1: ≥ 11 V

• Garantierter Strom Zustand 1: ≥ 6,5 mA

• Garantierte Spannung Zustand 0: ≤ 5 V

• Garantierter Strom Zustand 0: ≤ 2 mA

• Eingangsimpedanz: 4000 Ω bei Zustand 1

• Ansprechzeit: 4 ms (≤ 7 ms)

• Isolationswiderstand: < 10 MΩ bei 500 V DC

• Leistungsaufnahme: 1 W + 0,15 W × Anzahl der genutzten Kanäle

• Elektrischer Anschluss: Schraubklemme

• Modulformat: Standard

• Netto-Gewicht: 0,3 kg

• Betriebstemperatur: 0…60 °C (32…140 °F)

• Lagerungstemperatur: -25…70 °C (-13…158 °F)

• Relative Luftfeuchtigkeit: 10–95 % (Betrieb, nicht kondensierend)

• Schutzart: IP20

Typische Anwendungen

Das TSXDEY08D2 Modul wird häufig in Industrieautomatisierungsprojekten eingesetzt, die eine präzise digitale Eingangserfassung erfordern. Es eignet sich für die Fabrikautomation, Materialflusssysteme, Verpackungsmaschinen und Robotersteuerungsanwendungen. Darüber hinaus integriert es sich nahtlos in Modicon Premium SPS, um eine effiziente Signalverarbeitung und eine konstante Systemleistung sicherzustellen.

Support & Wartung

Obwohl die Produktion im Dezember 2020 eingestellt wurde, bietet Schneider Electric Serviceunterstützung bis Dezember 2026 an. Ersatzoptionen wie das BMXDDI1602 Modul ermöglichen reibungslose Systemupgrades ohne Unterbrechung der Betriebsabläufe.

FAQ

F1: Kann das TSXDEY08D2 mit 3-Draht-Näherungssensoren verwendet werden?
Ja, es ist vollständig kompatibel mit sowohl 2‑Draht- als auch 3‑Draht-Näherungssensoren (EN/IEC 60947‑5‑2).

F2: Was ist der empfohlene Ersatz nach der Einstellung?
Der empfohlene Ersatz ist das Schneider Electric BMXDDI1602, das 16 Eingänge mit 24 V DC Senken-Kompatibilität bietet.

F3: Wie hoch ist die maximale Ansprechzeit dieses Moduls?
Das TSXDEY08D2 Modul hat eine Ansprechzeit von 4 ms, maximal bis zu 7 ms.

F4: Ist das Modul für Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Ja, es arbeitet zuverlässig bei 10–95 % relativer Luftfeuchtigkeit ohne Kondensation.

F5: Welche Art von elektrischem Anschluss wird verwendet?
Es verwendet Schraubklemmen für eine sichere und einfache Verdrahtung.
