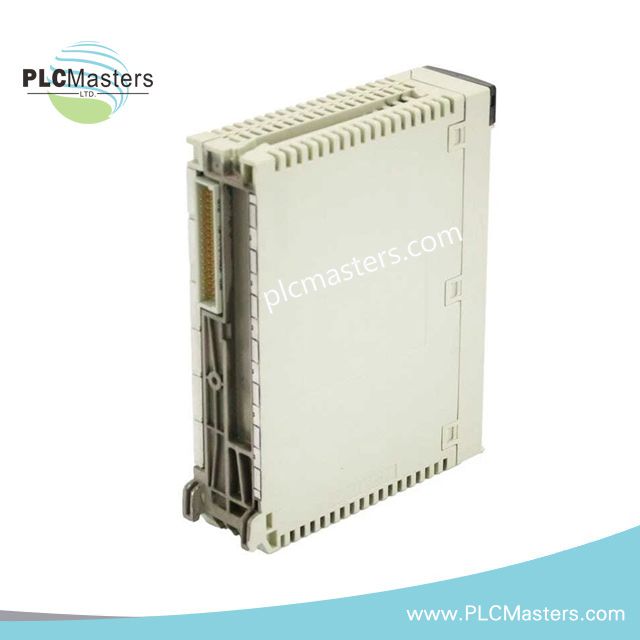

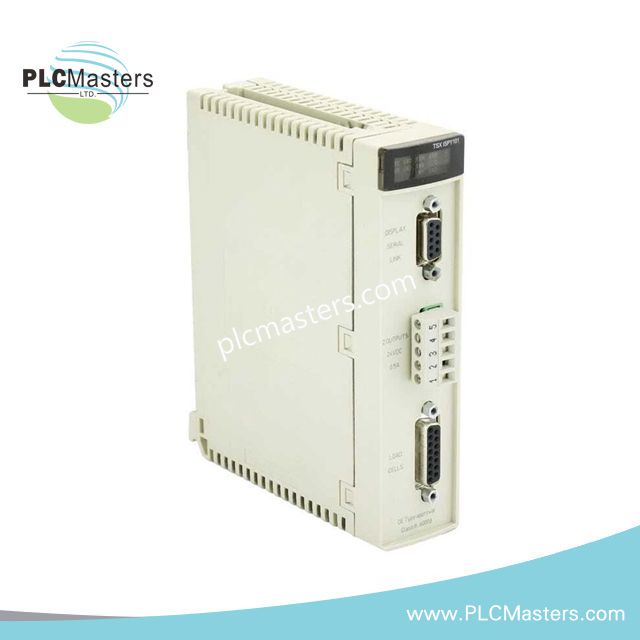

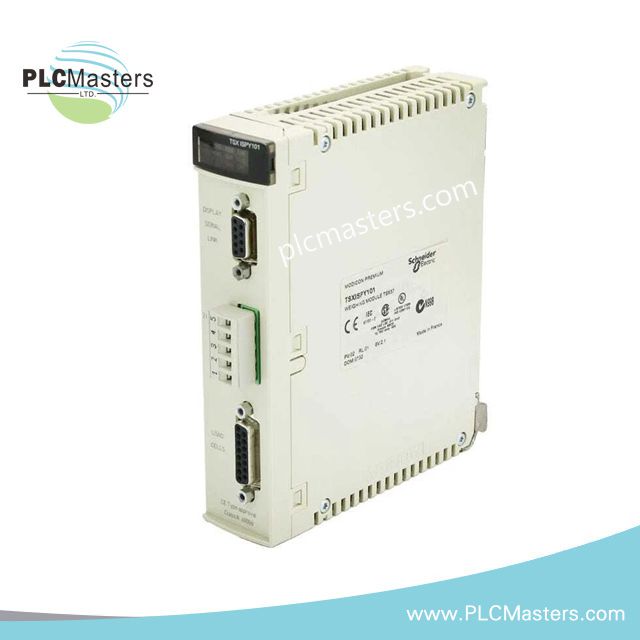

Schneider Electric TSXISPY101 ISP Plus Wägemodul

Produktbeschreibung

Das Schneider Electric TSXISPY101 ist ein hochpräzises Wägemodul, das für industrielle Automatisierungssysteme entwickelt wurde. Es liefert genaue Messwerte mit einer Auflösung von 1.048.576 Punkten und ermöglicht so eine zuverlässige Steuerung in anspruchsvollen Anwendungen. Darüber hinaus lässt sich das Modul nahtlos in Modicon Premium SPS integrieren, was eine vollständige Verwaltung von Wägevorgängen und umfassenderen Maschinenabläufen ermöglicht. Die schnelle Messrate von bis zu 50 Messungen pro Sekunde gewährleistet eine Echtzeitüberwachung und Prozessoptimierung.

Das TSXISPY101 wurde für Flexibilität konzipiert und unterstützt einen einzelnen Messeingang, der mit 1–8 Wägezellen mit 350 Ohm kompatibel ist, und bietet diskrete Reflexausgänge für die Maschinenanbindung. Die robuste Bauweise des Moduls umfasst Schraubklemmen für sichere Verbindungen und unterstützt die RS-485-Kommunikation, was es ideal für moderne Industrieumgebungen macht. Zusätzlich garantiert die CE-Zertifizierung die Einhaltung internationaler Standards.

Hauptmerkmale

• Einzelner Messeingang mit 20-Bit-Analogauflösung

• Ultrahohe Messauflösung: 1.048.576 Punkte

• Schnelle Ansprechzeit: 1 ms an diskreten Ausgängen

• Sensorstromversorgung: 10 V DC und 24 V DC Ausgang für externe Geräte

• Unterstützt RS-485-Seriellverbindung für die Kommunikation mit Gewichtsanzeigen

• Kompatibel mit bis zu 8 Wägezellen (350 Ohm)

• Standardmodulformat für Modicon Premium Racks

• CE-zertifiziert für zuverlässigen industriellen Einsatz

Technische Spezifikationen

• Hersteller: Schneider Electric

• Produktlinie: Modicon Premium Automatisierungsplattform

• Teilenummer: TSXISPY101

• Messeingänge: 1

• Auflösung: 1.048.576 Punkte

• Analog-Eingangsauflösung: 20 Bit

• Messrate: 50 Messungen/Sekunde

• Eingangswiderstand: >1 MΩ

• Sensorstromversorgung: 10 V DC

• Spannung diskreter Ausgänge: 24 V DC

• Strom diskreter Ausgänge: 500 mA

• Ausgangs-Ansprechzeit: 1 ms

• RS-485 Übertragungsrate: 9,6 kbit/s (nicht isoliert)

• Spannungsteilung: 1 µV

• Elektrischer Anschluss: Schraubklemmenblock und SUB-D-Steckverbinder

• Stromaufnahme: 145 mA (24 V Rack), 150 mA (5 V DC)

• Betriebstemperatur: 0–60 °C (32–140 °F)

• Lagerungstemperatur: -25–70 °C (-13–158 °F)

• Relative Luftfeuchtigkeit: 10–95 % (Betrieb), 5–95 % (Lagerung), nicht kondensierend

• Höhenlage: 0–2000 m (0–6561,68 ft)

• Nettogewicht: 0,42 kg

• Zertifizierungen: CE, SDM Nr. 97.06

Typische Anwendungen

Das TSXISPY101 eignet sich ideal für industrielle Wägesysteme, Dosier- und Materialhandhabungssysteme. Beispielsweise lässt es sich in automatisierte Verpackungslinien integrieren, um präzise Gewichtskontrolle und Produktkonsistenz zu gewährleisten. Darüber hinaus ermöglicht es eine vollständige SPS-basierte Steuerung komplexer Prozesse, von der Wägezellenmessung bis zur Maschinenausgabe, und verbessert so die Betriebseffizienz.

FAQ

F1: Wie viele Wägezellen kann das TSXISPY101 unterstützen?
A1: Es unterstützt bis zu 8 Wägezellen mit jeweils 350 Ohm Widerstand.

F2: Wie hoch ist die Messrate des Moduls?
A2: Das Modul liefert bis zu 50 Messungen pro Sekunde für die Echtzeitüberwachung.

F3: Ist das Modul mit Modicon Premium SPS-Racks kompatibel?
A3: Ja, es passt in Standard-Modicon Premium Modulschächte.

F4: Welche Art von Ausgängen bietet das TSXISPY101?
A4: Es bietet 2 diskrete Reflexausgänge mit 24 V DC Spannung und 500 mA Stromstärke.

F5: Welches Kommunikationsprotokoll verwendet es für externe Geräte?
A5: Es verwendet eine RS-485 nicht isolierte serielle Verbindung zur Integration von Gewichtsanzeigen.
