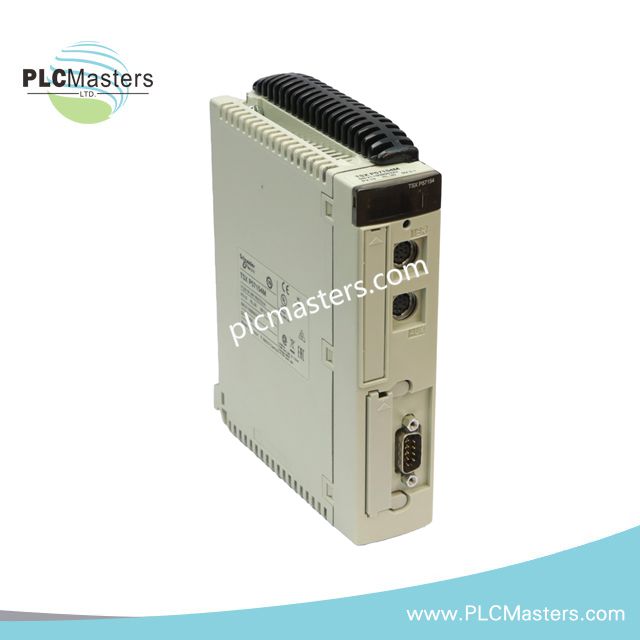

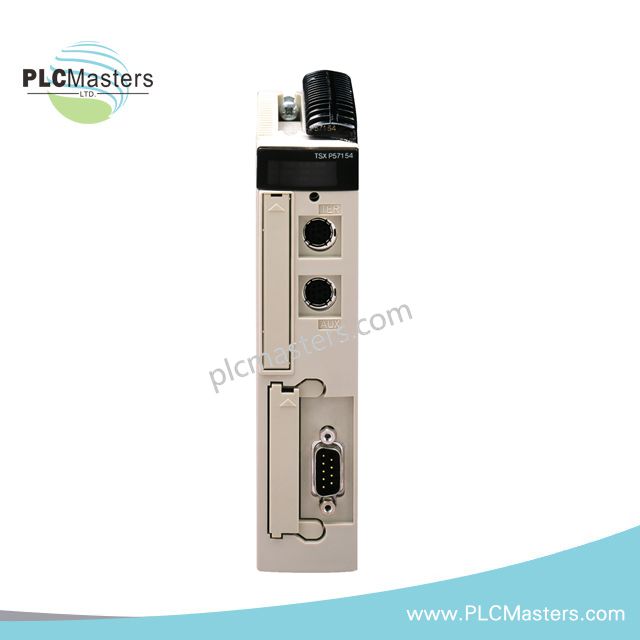

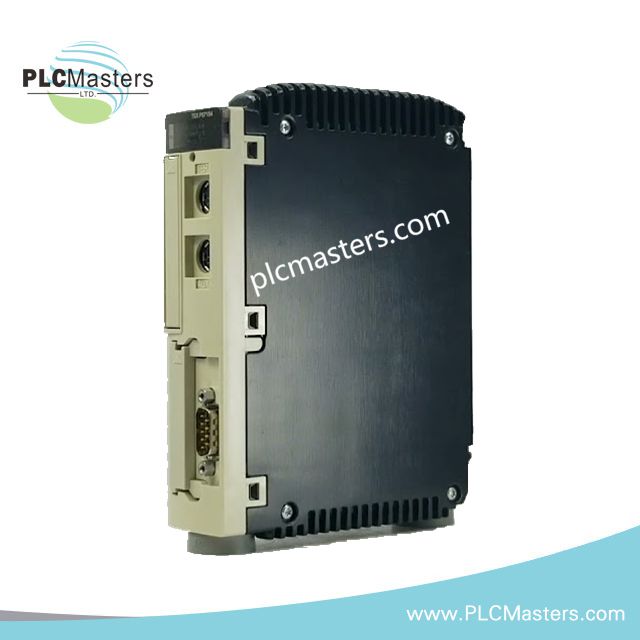

Schneider Electric TSXP57154M Unity Prozessor

Produktbeschreibung

Der Schneider Electric TSXP57154M ist ein leistungsorientierter Unity-Prozessor, der für Modicon Premium Automatisierungssysteme entwickelt wurde. Er bietet starke Rechenleistung mit zuverlässigem I/O-Management und eignet sich somit für komplexe Steuerungsarchitekturen. Ingenieure schätzen seine stabilen Zykluszeiten, flexiblen Rack-Konfigurationen und die lange Produktlebensdauerunterstützung. Darüber hinaus integriert sich das Modul nahtlos in bestehende Premium-Plattformen und ermöglicht eine effiziente Modernisierung ohne größere Neuentwicklungen. Seine ausgewogene Speicherstruktur unterstützt anspruchsvolle Logik, strukturierte Aufgaben und anwendungsspezifische Funktionen, die in der fortschrittlichen Prozesssteuerung verwendet werden.

Hauptmerkmale und funktionale Vorteile

Der TSXP57154M bietet eine konstante Ausführungsgeschwindigkeit, die ein vorhersehbares Systemverhalten bei großen I/O-Anzahlen gewährleistet. Darüber hinaus ermöglicht seine Dual-Rack- oder Vier-Rack-Konfiguration eine skalierbare Bereitstellung für sowohl kompakte als auch erweiterte Installationen. Integrierte serielle und Fipio-Kommunikationsschnittstellen vereinfachen die Netzwerkeinrichtung und reduzieren gleichzeitig den Bedarf an externen Modulen. Der Prozessor unterstützt außerdem mehrere Aufgabenebenen und bietet somit deterministische Leistung für zeitkritische Operationen. Bis zu acht anwendungsspezifische Kanäle geben den Benutzern Flexibilität im Umgang mit spezialisierten Geräten oder OEM-entwickelten Modulen.

Technische Spezifikationen

Allgemein

• Hersteller: Schneider Electric

• Produktlinie: Modicon Premium Automatisierungsplattform

• Produkttyp: Unity-Prozessor

• Teilenummer: TSXP57154M

• Gewicht: 0,42 kg

Systemkonfiguration

• Anzahl der Racks:
  • 2 Racks mit 12 Slots
  • 4 Racks mit 4, 6 oder 8 Slots

• Slot-Kapazitätsoptionen: 16, 24 oder 32 Slots

• Diskrete Ein-/Ausgangskapazität: 512 Ein-/Ausgänge

• Analoge Ein-/Ausgangskapazität: 24 Ein-/Ausgänge

• Anwendungsspezifische Kanäle: 8

• Kommunikationskapazität: 2 Module + 1 Fipio-Manager (63 Agenten)

Speicher

• Interner RAM mit PCMCIA: 224 kB Programm, 96 kB Daten

• Interner RAM ohne PCMCIA: 96 kB kombinierter Programm-/Datenbereich

• Zusätzlicher PCMCIA-Speicher: 256 kB

• Nicht lokalisierte interne Daten:
  • 32 kB elementare und abgeleitete Daten
  • 64 kB DFB/EFB-Daten

• Lokalisierte interne Daten:
  • 4096 %Mi Bits
  • 64 %KWi Konstantenwörter
  • 64 %MWi interne Wörter

Leistung

• Ausführungszeit pro Befehl:
  • Boolean: 0,19–0,25 µs
  • Festkomma: 0,25–0,5 µs
  • Gleitkomma: 1,75–2,6 µs

• System-Overhead: 0,3 ms schnelle Aufgabe / 1 ms Master-Aufgabe

• Anweisungen pro ms: bis zu 4,76 Kinst/ms

• Stromaufnahme: 930 mA bei 5 V DC

Umweltbewertungen

• Betriebstemperatur: 0…60 °C

• Lagertemperatur: -25…70 °C

• Relative Luftfeuchtigkeit: 10–95 % (nicht kondensierend)

• Höhe: 0–2000 m

• Schutzart: IP20

• Verschmutzungsgrad: 2

• Zertifizierungen: CE, UL 508, CSA, DNV, RINA, BV, ABS, LR

Typische Anwendungen

Der TSXP57154M eignet sich gut für mittelgroße und große Steuerungssysteme, die vorhersehbare Scanzeiten und zuverlässige I/O-Leistung erfordern. Beispielsweise setzen Integratoren ihn in Fertigungszellen, Versorgungsanlagen und fortschrittlichen Materialflusssystemen ein. Darüber hinaus verlassen sich Prozessautomatisierungsteams auf seine stabilen Kommunikationsschnittstellen beim Verbinden verteilter Module in Fipio-Netzwerken. Seine Speicherflexibilität unterstützt auch OEM-Maschinenlinien, die auf strukturierte Logik und wiederverwendbare Funktionsblöcke angewiesen sind.

Support, Lebenszyklus und Zuverlässigkeit

Dieser Prozessor wurde 2018 eingestellt, und der Service ist bis 2026 verfügbar. Daher sollten Benutzer, die einen Langzeitbetrieb planen, Lebenszyklusstrategien evaluieren, einschließlich der Bevorratung von Ersatzteilen oder der Migration zur empfohlenen Modicon M580 BMEP581020-Plattform. Die Dokumentation von Schneider Electric gewährleistet klare Anleitungen für Wartung, Konfiguration und Systemupdates, um einen reibungslosen Betrieb während der verbleibenden Supportzeit zu ermöglichen.

FAQ

F1: Was ist der empfohlene Ersatz für die Modernisierung?
Schneider Electric empfiehlt den Modicon M580 BMEP581020, der eine höhere Leistung und verbesserte Ethernet-Fähigkeiten bietet.

F2: Unterstützt der Prozessor ereignisbasierte Steuerung?
Ja, es umfasst bis zu 32 Ereignisaufgaben, die eine reaktionsschnelle Steuerung für Hochgeschwindigkeitsprozesse ermöglichen.

F3: Können vorhandene Premium-Racks bei Upgrades wiederverwendet werden?
In vielen Fällen können die ursprünglichen Racks beibehalten werden; Systemintegratoren sollten jedoch die Kompatibilität während der Migrationsplanung überprüfen.
