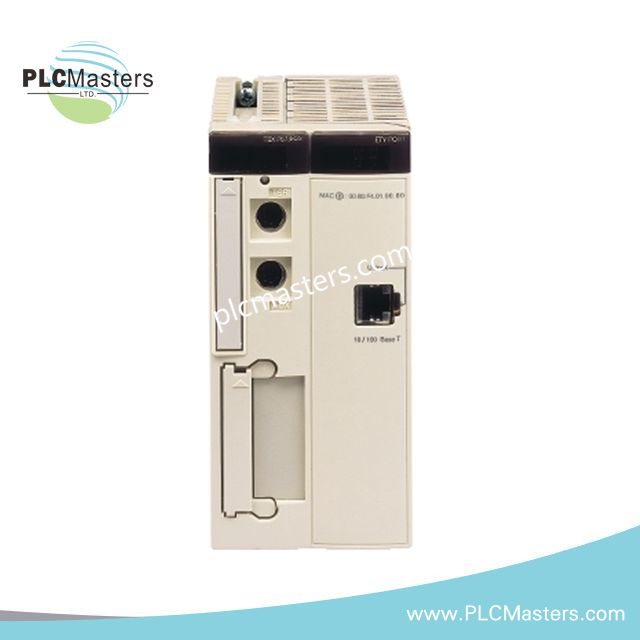

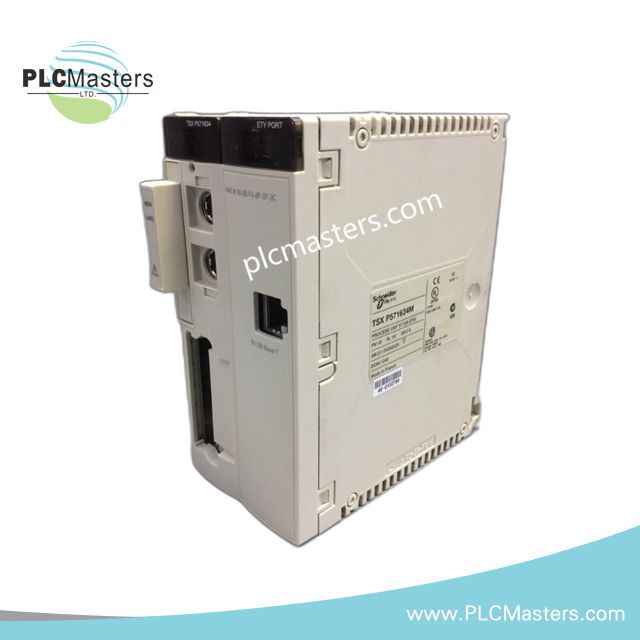

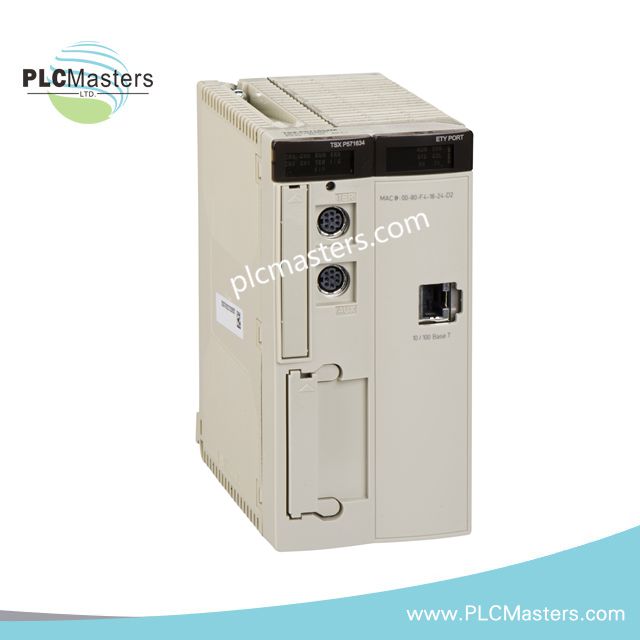

Schneider Electric TSXP571634M Unity Prozessor

Produktbeschreibung

Der Schneider Electric TSXP571634M ist ein Unity-Prozessor Modul, entwickelt für TSX Micro SPS, bietet zuverlässige und vielseitige industrielle Automatisierungskonnektivität. Es unterstützt bis zu zwei Kommunikationsmodulanschlüsse und stellt mehrere integrierte Schnittstellen bereit, darunter Ethernet TCP/IP über RJ45 und RS485 serielle Verbindungen, die eine nahtlose Integration in verschiedene Steuerungssysteme gewährleisten. Zudem ermöglicht das kompakte Doppelmodul-Format flexible Rack-Konfigurationen bei gleichzeitiger effizienter Systemleistung.

Mit einem internen RAM von 96 KB für Daten und 224 KB Programmspeicher (erweiterbar via PCMCIA) bewältigt dieses Modul komplexe Aufgaben effizient. Der TSXP571634M unterstützt eine Master-Task, eine Schnell-Task und 32 Ereignis-Tasks und liefert präzise Ausführung mit minimalem Systemaufwand. Die Ausführungsgeschwindigkeit der Befehle erreicht bis zu 4,76 Kinst/ms für Boolean-Operationen ohne PCMCIA, was eine schnelle und genaue Automatisierungssteuerung ermöglicht.

Dieses Modul ist geeignet für kritische Industrieanwendungen, die sichere, schnelle Kommunikation und zuverlässige Verarbeitung erfordern, einschließlich Fabrikautomation, Prozesssteuerung und verteilte Steuerungssysteme. Zusätzlich verfügt das Gerät über umfassende LED-Diagnostik, die Ingenieuren hilft, Ethernet-, Prozessor- und E/A-Aktivitäten zur verbesserten Wartungseffizienz zu überwachen.

Hauptmerkmale

• Unterstützt 2 Kommunikationsmodule für vielseitige Konnektivität

• Ethernet TCP/IP RJ45 und RS485 serielle Schnittstellen

• Interner RAM: 96 KB Daten, 224 KB Programm (erweiterbar via PCMCIA)

• 1 Master-Task, 1 Schnell-Task, 32 Ereignis-Tasks für flexible Ausführung

• Ausführungsgeschwindigkeit: 0,19 µs Boolean ohne PCMCIA, 0,25 µs mit PCMCIA

• Unterstützt 512 diskrete E/A und 24 analoge E/A für komplexe Systeme

• LED-Anzeigen für Ethernet-, Prozessor- und E/A-Aktivität

• Doppelmodul-Format passt in 2 Racks (12 Steckplätze) oder 4 Racks (4/6/8 Steckplätze)

• Betriebstemperatur: 0–60 °C, Lagertemperatur: -25–70 °C

• IP20 Schutz und Konformität mit CE-, UL-, CSA- und IEC-Normen

Technische Spezifikationen

Typische Anwendungen

• Fabrikautomation und Steuerung von Produktionslinien

• Verteilte Steuerungssysteme (DCS) und Fernüberwachung

• Industrielles Prozessmanagement und Datenerfassung

• Sichere Kommunikations-Hubs für SPS-basierte Netzwerke

• Integration mit TSX Micro SPS in Mehrfach-Rack-Konfigurationen

FAQ

Q: Kann der TSXP571634M in rauen Umgebungen eingesetzt werden?
A: Ja, er arbeitet im Bereich von 0–60 °C und bietet IP20-Schutz mit industrieller Zuverlässigkeit.

Q: Ist der Speicher erweiterbar?
A: Ja, eine 256 KB PCMCIA-Karte kann Programm- und Datenspeicher erweitern.

Q: Welche Kommunikationsprotokolle werden unterstützt?
A: Ethernet TCP/IP (RJ45) und RS485-Seriellverbindung mit 19,2 kbit/s.

Q: Wie viele Ein-/Ausgangspunkte kann er verwalten?
A: Bis zu 512 diskrete Ein-/Ausgangspunkte und 24 analoge Ein-/Ausgangspunkte gleichzeitig.

Q: Wann wird der TSXP571634M eingestellt?
A: Geplant für das Ende des Supports am 31. Dezember 2026; BMEP581020 ist der empfohlene Ersatz.
