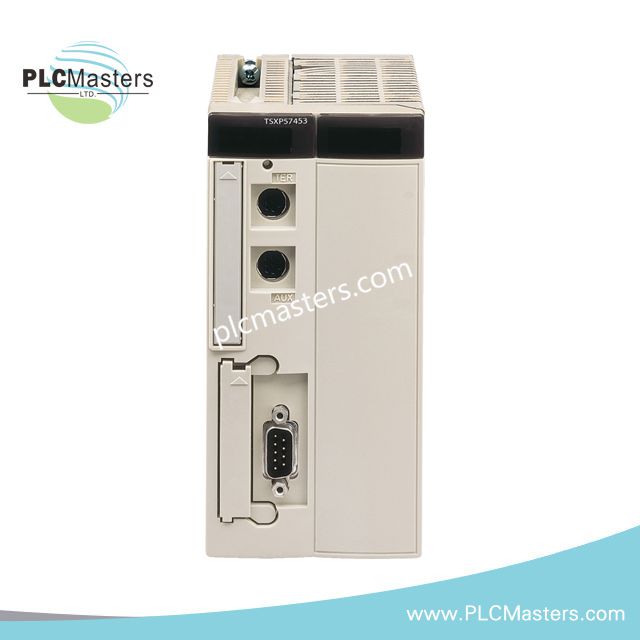

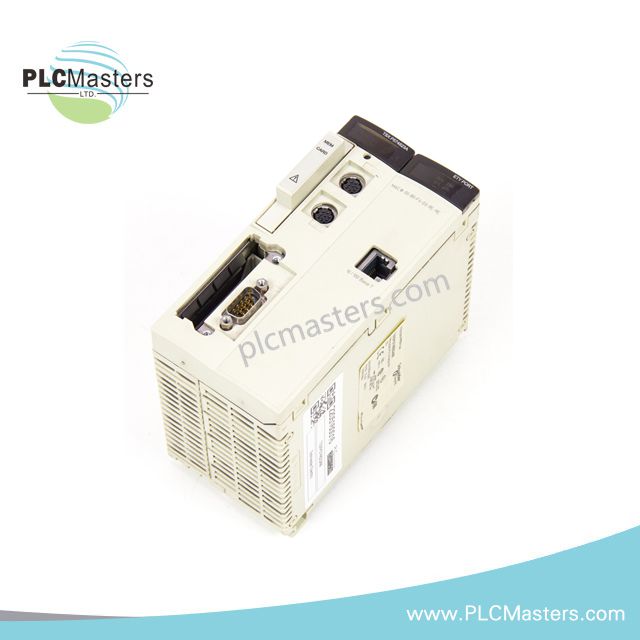

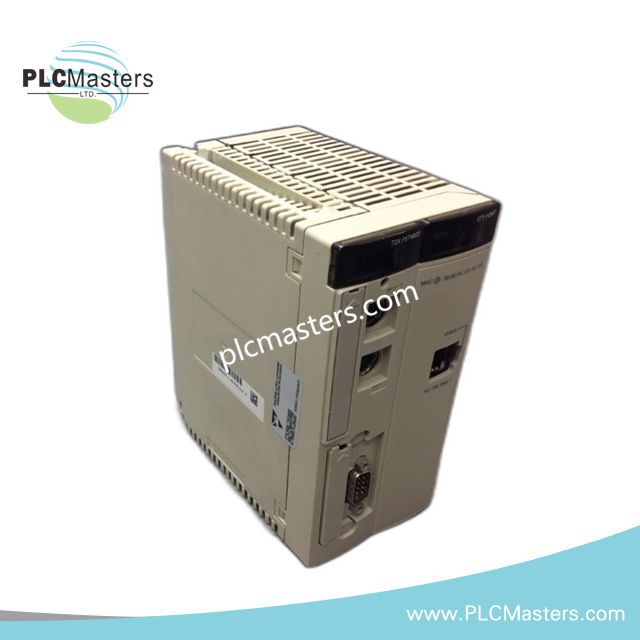

Schneider Electric TSXP574823AM Doppel-Format PL7 Prozessor

Produktübersicht

Der Schneider Electric TSXP574823AM ist ein Doppel-Format PL7-Prozessor aus der Modicon Premium Serie, der für leistungsstarke industrielle Automatisierungsanwendungen entwickelt wurde. Mit der Transparent Ready-Funktion gewährleistet dieser Prozessor nahtlose Kommunikation und Steuerung über komplexe SPS-Stationen hinweg. Sein robuster interner RAM und optionale PCMCIA-Speicherkarten bieten erweiterten Programm- und Datenspeicher, unterstützen anspruchsvolle Steuerungsprogramme mit zuverlässiger Ausführung. Darüber hinaus ermöglichen integrierte Ethernet TCP/IP- und Fipio-Anschlüsse einen effizienten Echtzeit-Datentransfer und verbessern die Systemreaktionsfähigkeit.

Hauptmerkmale & Vorteile

• Doppel-Format PL7-Prozessor, optimiert für anspruchsvolle Automatisierungsaufgaben.

• Interner RAM von 96 Kwords, erweiterbar mit PCMCIA-Karten für fortgeschrittene Anwendungen.

• Transparent Ready-Konzept vereinfacht die Steuerung und Diagnose stationsweit.

• Integrierte Ethernet TCP/IP- und Fipio-Anschlüsse gewährleisten schnelle Kommunikation mit externen Geräten.

• Hohe Kapazität für diskrete und analoge Ein-/Ausgänge unterstützt umfangreiche Prozessregelkreise.

• System-Overhead wird minimiert, mit schneller Aufgabenausführung von 0,22 ms und Master-Aufgaben von 1,15 ms.

• LED-Anzeigen bieten klare Diagnosen für Prozessor-, Ethernet- und I/O-Status.

• Entwickelt für raue Industrieumgebungen, erfüllt CE-, UL- und CSA-Zertifizierungen.

Technische Daten

• Produkttyp: Doppel-Format PL7-Prozessor

• Software-Kompatibilität: PL7 Junior/Pro

• Konzept: Transparent Ready

• Anzahl der Racks: 16 (4/6/8 Steckplätze) oder 8 (12 Steckplätze)

• Kapazität diskreter Ein-/Ausgänge: 2040 I/O

• Kapazität analoger Ein-/Ausgänge: 256 I/O

• Anwendungsspezifische Kanäle: Bis zu 64

• Prozesssteuerungskanäle: 20, erweiterbar auf 60 einfache Regelkreise

• Interner RAM: 96 Kwords (ohne PCMCIA) / 176 Kwords (mit PCMCIA)

• PCMCIA-Speicher: 992 Kwords Programm / 2048 Kwords zusätzliche Daten

• Ausführungszeit pro Anweisung: 0,06 µs Boolean, 0,08 µs Festkomma, 1,7 µs Gleitkomma

• Aufgaben: 1 schnelle Aufgabe, 1 Master-Aufgabe, 64 Ereignisaufgaben

• Kommunikationsanschlüsse: Ethernet TCP/IP, Fipio-Manager, serielle Schnittstelle, CANopen-Unterstützung

• Stromaufnahme: 1440 mA bei 5 V DC

• Modulformat: Doppel

• Gewicht: 0,77 kg

• Betriebstemperatur: 0–60 °C

• Lagerungstemperatur: -25–70 °C

• Feuchtigkeit: 10–95 % (Betrieb), 5–95 % (Lagerung)

• Schutzart: IP20

Typische Anwendungen

Der TSXP574823AM überzeugt in Anwendungen, die präzise Prozesssteuerung und umfangreiches I/O-Management erfordern. Beispielsweise ist er ideal für Fertigungslinien, Wasseraufbereitungsanlagen und chemische Verarbeitungsbetriebe. Zudem ermöglichen sein skalierbarer Speicher und das Transparent Ready-Design eine Systemerweiterung ohne Ausfallzeiten, was ihn sowohl für Neuinstallationen als auch für Nachrüstungen bestehender Modicon Premium SPS-Stationen geeignet macht.

FAQ

F1: Kann der TSXP574823AM große Steuerungsprogramme verarbeiten?
Ja, er unterstützt bis zu 96 Kwords internen RAM und erweiterbaren PCMCIA-Speicher für komplexe Programmausführung.

F2: Ist er mit Ethernet-basierter Kommunikation kompatibel?
Absolut. Er verfügt über integrierte Ethernet TCP/IP-Anschlüsse für nahtlose Netzwerkkonnektivität.

F3: Unter welchen Umweltbedingungen kann er betrieben werden?
Er arbeitet zuverlässig von 0 bis 60 °C mit bis zu 95 % relativer Luftfeuchtigkeit, geeignet für Standard-Industrieumgebungen.

F4: Was ist der empfohlene Ersatz?
Der TSXP574823AM kann durch den Schneider Electric BMEP583020 ersetzt werden, einen Modicon M580-Prozessor mit erhöhter Kapazität.
