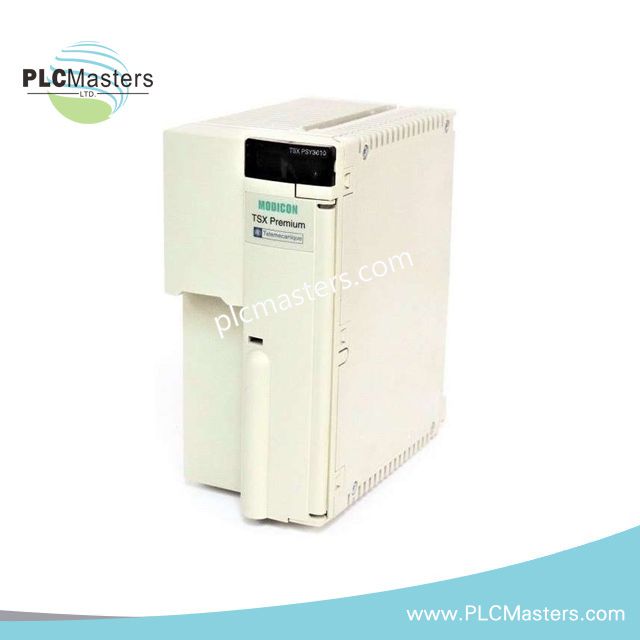

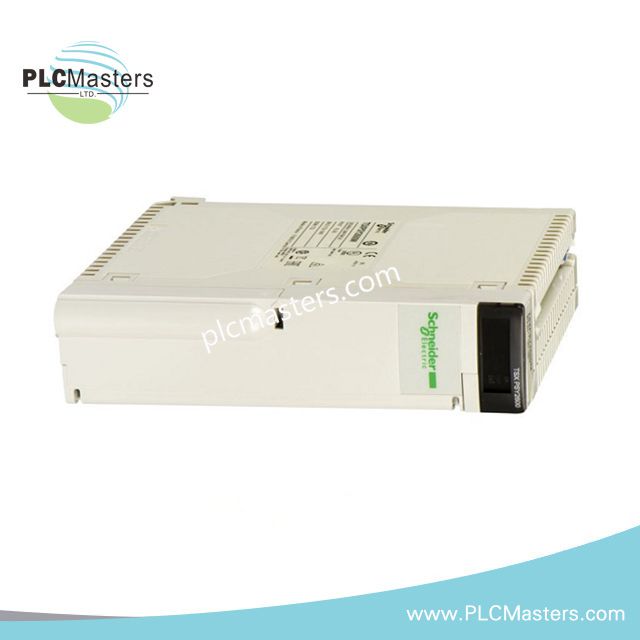

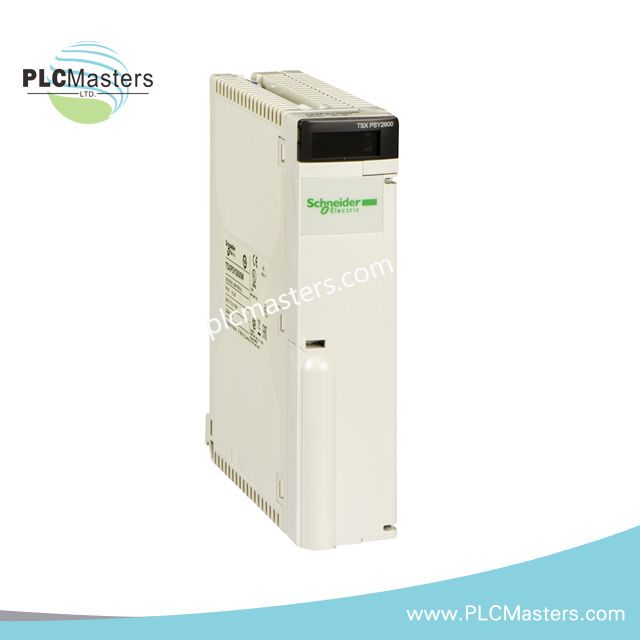

Schneider Electric TSXPSY3610M Stromversorgungsmodul

Produktbeschreibung

Das Schneider Electric TSXPSY3610M ist ein zuverlässiges Netzteilmodul, das für Modicon Premium SPS-Systeme entwickelt wurde. Es arbeitet mit einer Nennspannung von 24 V DC und liefert eine stabile und effiziente Stromversorgung für kritische industrielle Automatisierungsanwendungen. Darüber hinaus sorgt das kompakte Doppelmodul-Design für eine nahtlose Integration in Schalttafeln und gewährleistet gleichzeitig eine robuste Leistung unter wechselnden Umweltbedingungen. Eingebaute Schutzfunktionen schützen Ihr System vor Überlastungen, Kurzschlüssen und Überspannungen und erhöhen so die Gesamtzuverlässigkeit im Betrieb.

Dieses Modul verteilt die Energie effizient sowohl an 24 V DC- als auch an 5 V DC-Schaltungen, wodurch es sich für SPS, Relaislogik und Hilfsgeräte eignet. Die zwei LED-Anzeigen ermöglichen eine klare visuelle Statusüberwachung, was die Wartung vereinfacht und Ausfallzeiten reduziert. Daher ist das TSXPSY3610M ideal für Ingenieure, die zuverlässige und hochwertige Stromversorgungslösungen in der Fabrikautomation, Prozesssteuerung und Fertigungsumgebungen suchen.

Hauptmerkmale

• Nenn-Eingangsspannung: 24 V DC, Betriebsbereich 19,2–30 V DC

• Gesamtleistung Sekundärseite: 50 W (19 W bei 24 V DC, 35 W bei 5 V DC)

• Hohe Einschaltstromverträglichkeit von 150 A für sicheren Start

• Duale LED-Anzeigen für Spannungspräsenz und Batteriestörung

• Schutz: Überlast, Kurzschluss und Überspannung auf Sekundärkreisen

• Kompaktes Doppelmodul-Format für einfache Installation

• Betrieb bis zu 2000 Meter über dem Meeresspiegel

• Zertifiziert nach UL, CSA, IEC 61131-2 sowie mehreren maritimen und industriellen Normen

Technische Daten

Hersteller: Schneider Electric
Produktlinie: Modicon Premium
Teilenummer: TSXPSY3610M
EAN: 3389110725612
Gewicht: 0,78 kg

Elektrische Spezifikationen:

• Primärspannung: 24 V DC (19,2–30 V DC)

• Eingangsstrom: ≤ 2.700 mA

• Einschaltstrom: 150 A

• Sekundärleistung: 19 W bei 24 V DC, 35 W bei 5 V DC

• Sekundärstrom: 0,6 A bei 24 V DC, 7 A bei 5 V DC

• I²t beim Einschalten: 20 A²·s

• It beim Einschalten: 0,5 A·s

Schutz & Signalisierung:

• Schutz vor Kurzschluss, Überlast und Überspannung

• LED-Anzeigen: grün für Spannung OK, rot für Batteriestörung

• Verschmutzungsgrad: 2

• Schutzart: IP20

Umweltspezifikationen:

• Betriebstemperatur: 0–60°C (32–140 °F)

• Lagerungstemperatur: -25–70°C (-13–158 °F)

• Relative Luftfeuchtigkeit: 10–95 % (nicht kondensierend)

• Betriebshöhe: bis zu 2000 m (6.562 ft)

Zertifizierungen: CE, UL 508, CSA C22.2, DNV, LR, RINA, GL, ABS, RMRS, BV

Typische Anwendungen

Das TSXPSY3610M ist für vielfältige industrielle Automatisierungsaufgaben konzipiert, darunter:

• Fabrikprozesssteuerungssysteme

• SPS-basierte Automatisierungspanels

• Stromversorgung für Relaislogik und Hilfsgeräte

• Marine- und Offshore-Automatisierung dank robuster Zertifizierung

• Kritische Systeme, die zuverlässige Doppelspannungs-Ausgänge benötigen

FAQ

F: Kann das TSXPSY3610M kontinuierlich mit maximaler Last betrieben werden?
A: Ja, es kann dauerhaft eine Gesamtleistung von 50 W auf der Sekundärseite liefern und bietet Schutz gegen Überlast und Kurzschlüsse.

F: Ist dieses Modul mit Modicon X80-Systemen kompatibel?
A: Nein, das TSXPSY3610M ist für die Modicon Premium-Serie ausgelegt; Modicon X80 benötigt BMXCPS3500 oder ein entsprechendes Modul.

F: Welche visuellen Anzeigen sind zur Überwachung vorhanden?
A: Das Modul verfügt über zwei LEDs: grün für Spannungspräsenz und rot für Batteriestörung, was eine schnelle Fehlerbehebung ermöglicht.

F: Welche Höhen- und Temperaturbereiche werden unterstützt?
A: Betrieb bis zu 2000 Metern (6.562 ft) und 0–60°C, mit Lagertoleranz von -25 bis 70°C.

F: Welche Sicherheits- und Konformitätszertifikate erfüllt es?
A: Es besitzt CE, UL 508, CSA C22.2, IEC 61131-2, DNV, LR, RINA, GL, ABS, RMRS und BV Zertifizierungen.
