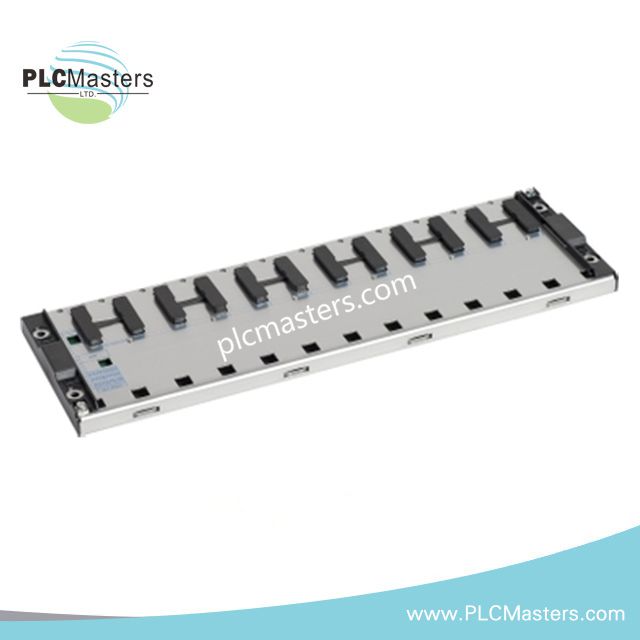

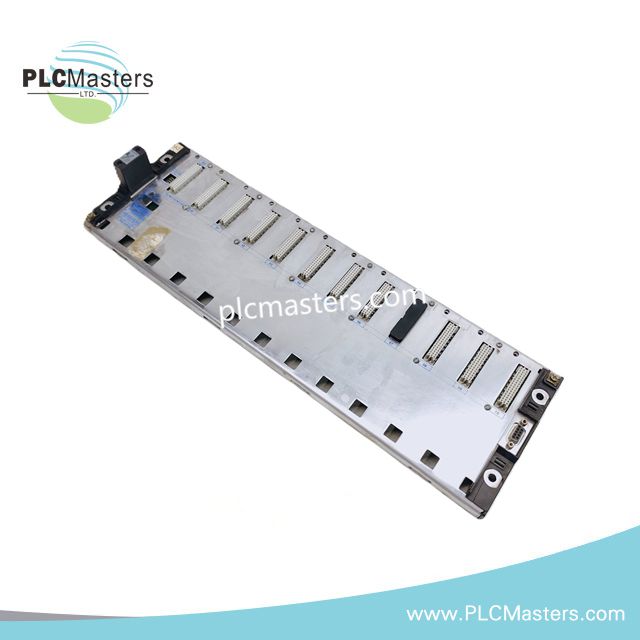

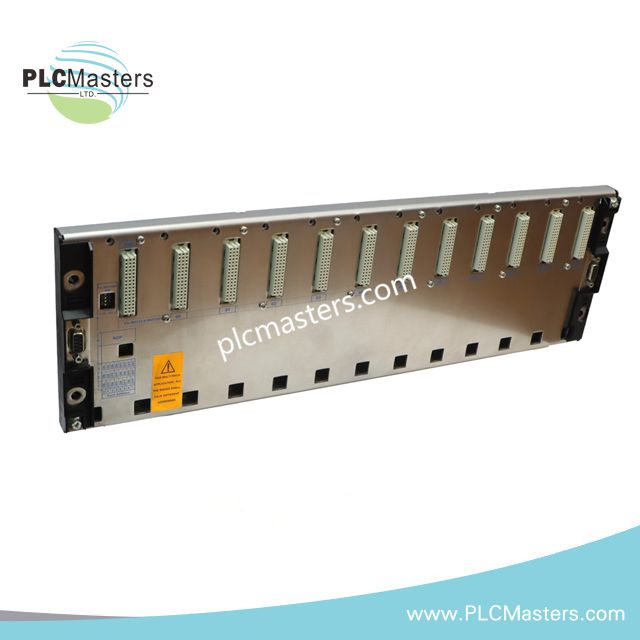

Schneider Electric TSXRKY12EX erweiterbares Rack

Beschreibung

Das Schneider Electric TSXRKY12EX ist ein 12-Steckplatz erweiterbares Rack, das für die Automatisierungsplattformen TSX Micro und Modicon Premium entwickelt wurde. Es bietet eine stabile mechanische Struktur und gewährleistet eine zuverlässige Backplane-Verbindung für anspruchsvolle Steuerungsanwendungen. Das Rack verarbeitet Prozessoren, Netzteile, I/O-Module und Spezialfunktionskarten mit konstanter Leistung. Darüber hinaus unterstützt seine robuste Bauweise den Langzeitbetrieb in Schaltschränken oder Maschinenrahmen, die industriellen Belastungen ausgesetzt sind. Das modulare Design hilft Ingenieuren, bestehende Systeme zu erweitern, ohne die gesamte SPS-Architektur neu gestalten zu müssen.

Funktionale Highlights

Das Rack lässt sich nahtlos in Multi-Rack-Modicon-Premium-Konfigurationen integrieren und gewährleistet eine stabile Kommunikation über seine zwei SUB-D 9 Bus X-Steckverbinder. Zudem ermöglicht die Montageflexibilität eine schnelle Installation mit M6-Paneelschrauben oder DIN-Schienen-Clips. Ingenieure schätzen das vorhersehbare thermische Verhalten, das einen konsistenten Betrieb bis zu 60°C sicherstellt. Daher bleibt das TSXRKY12EX eine vertrauenswürdige Wahl sowohl für Altsysteme als auch für laufende Wartungsprojekte.

Technische Spezifikationen

Produkt: Erweiterbares Rack
Produktlinie: TSX Micro / Modicon Premium
Teilenummer: TSXRKY12EX
EAN: 3389110874648
Nettogewicht: 2,34 kg

Elektrisch & Mechanisch

• Anzahl der Steckplätze: 12

• Elektrischer Anschluss: 2 × Buchse SUB-D 9 (Bus X Fernverbindung)

• Befestigungsart: 4 × M6-Paneelschrauben oder Clips für 35 mm DIN-Schiene

• Schutzart: IP20

• Kennzeichnung: CE

Umwelt

• Betriebstemperatur: 0°C bis 60°C (32°F bis 140°F)

• Lagerungstemperatur: -25°C bis 70°C (-13°F bis 158°F)

• Relative Luftfeuchtigkeit: 10–95 % (nicht kondensierend)

• Betriebshöhe: 0–2000 m

• Verschmutzungsgrad: 2

• Zertifizierungen: UL 508, CSA C22.2, IEC 61131-2, ABS, DNV, GL, LR, BV, RINA, RMRS

Typische Anwendungen

Dieses Rack unterstützt skalierbare Automatisierungssysteme in den Bereichen Verpackung, Materialhandling, Versorgungsunternehmen und bestehende Modicon-Premium-Installationen. Beispielsweise verwenden Integratoren es in Multi-Rack-Architekturen, bei denen die TSXP57-Prozessoren eine stabile Bus X-Kommunikation benötigen. Darüber hinaus setzen OEMs das TSXRKY12EX bei der Modernisierung langjähriger Anlagen ein, die weiterhin auf die PLC-Infrastruktur der Premium-Serie angewiesen sind.

Support & Wartung

Die routinemäßige Überprüfung der Steckverbinder, der Luftzirkulation im Schaltschrank und der Befestigungselemente trägt zur Aufrechterhaltung der optimalen Leistung bei. Zudem sorgt die Planung eines Migrationspfads zum BMEXBP1200 für zukünftige Kompatibilität und langfristige Servicekontinuität. Ingenieure halten häufig Ersatzracks vor, um Ausfallzeiten bei Anlagen, die sich dem Ende ihres Servicezeitraums nähern, zu minimieren.

FAQ

F: Mit welchen SPS-Familien ist das TSXRKY12EX kompatibel?
A: Es unterstützt TSX Micro- und Modicon-Premium-Systeme, einschließlich TSXP57-Prozessoren, I/O-Module, Spezialkarten und TSXPSY-Netzteile.

F: Ist das Rack noch in Produktion?
A: Nein, es wurde 2020 eingestellt und erreicht das Serviceende im Jahr 2026.

F: Kann es an einer DIN-Schiene montiert werden?
A: Ja, es wird mit 35 mm DIN-Schienen-Clips oder M6-Paneelschrauben montiert.

F: Was ist der empfohlene moderne Ersatz?
A: Schneider Electric empfiehlt die BMEXBP1200 X80 Ethernet-Backplane.

F: Verträgt das Rack hohe Umgebungstemperaturen?
A: Ja, es arbeitet bis zu 60°C bei entsprechender Gehäusebelüftung.
