Carte de communication de bus Allen-Bradley 1784-PKTX
$123.00
$320.00
Description

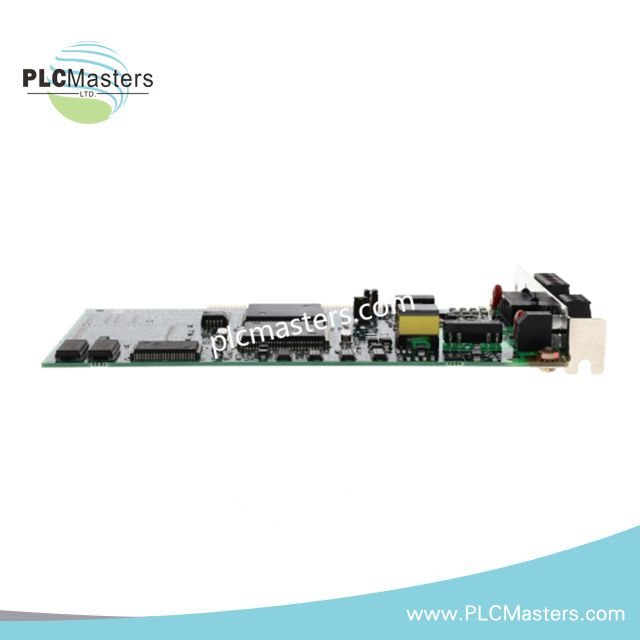

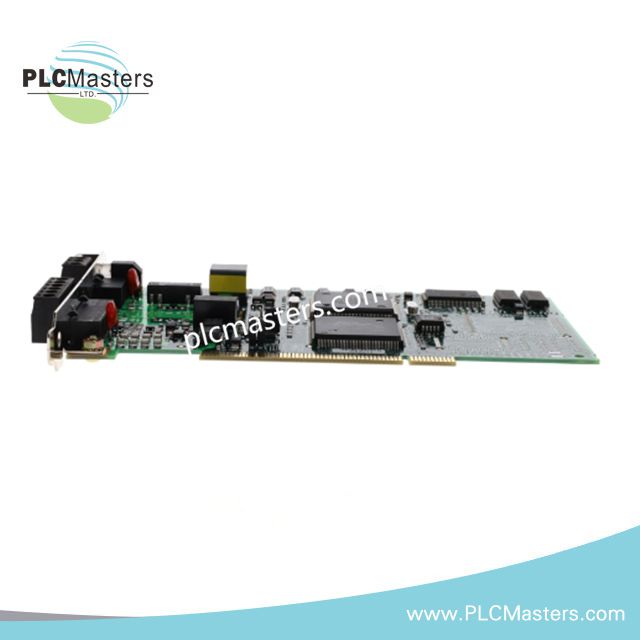

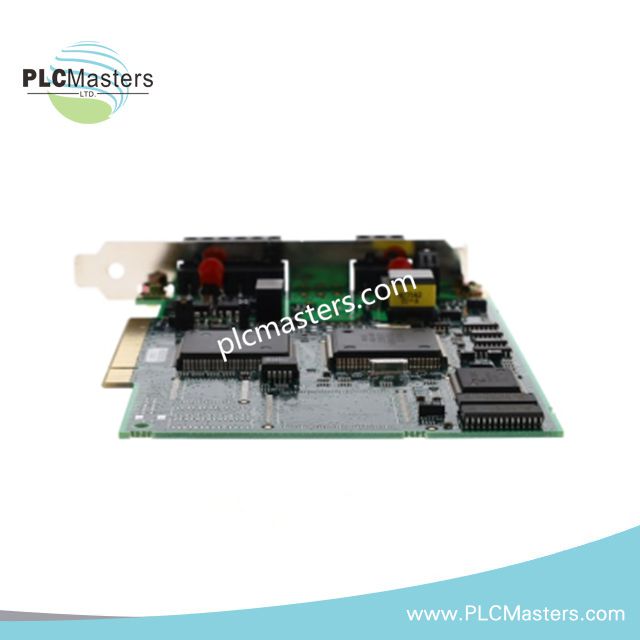

Carte de communication bus Allen-Bradley 1784-PKTX
La Allen-Bradley 1784-PKTX, également référencée sous le nom de 1784-PKTX Carte de communication bus, fonctionne comme un composant matériel dédié pour la communication d'interface réseau basée sur PCI dans les plateformes de contrôle PLC-5 et SLC. La carte offre une connectivité physique PCI 2.3 avec les canaux de communication Data Highway Plus (DH+), Remote I/O (RIO) et DH-485.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1784-PKTX |
| Marque | Allen-Bradley |
| Origine | États-Unis |
| Poids | 0,51 lbs |
| Type de module | Carte de communication bus |
| Interface PCI | Conforme PCI 2.3 |
| Protocole de communication | Data Highway Plus (DH+), Remote I/O (RIO), DH-485 |
| Canaux de communication | Canal 1A : DH+/RIO, Canal 1C : DH-485 |
| Modules maximum par système | 4 |
| Contrôleurs compatibles | PLC-5, PLC-5/250, processeurs SLC 5/04 ; SLC 5/01, SLC 5/02, SLC 5/03 via 1785-KA5 |
| Scanner Remote I/O | Pris en charge |
| Indicateurs d’état | Une LED de diagnostic/statut par canal |
| Bras de câblage | 1771-WN |
| Revêtement | Revêtement conforme |
| Délai typique du signal AC (hors tension) | 29 +/- 8 ms |
| Délai typique du signal DC (hors tension) | 30 +/- 7 ms |
| Distance câble DH+/RIO | 10 000 ft (3048 m) à 57,6 Kbit/s ; 5 000 ft (1524 m) à 115,2 Kbit/s ; 2 500 ft (762 m) à 230,4 Kbit/s |
| Distance câble DH-485 | 4 000 ft (1219 m) à 1200, 2400, 4800, 9600 ou 19 200 bits/s |
Caractéristiques du bus de communication EtherNet/IP et PLC
Le 1784-PKTX intègre une interface de bus local PCI 2.3 avec les réseaux de communication hérités Allen-Bradley. La carte fournit des ports physiques dédiés pour l’échange de signaux DH+/RIO et DH-485 via des connecteurs Phoenix. Le fonctionnement des canaux de communication est contrôlé par l’interface PCI de l’ordinateur hôte sans nécessiter d’alimentation externe.
La carte prend en charge les fonctions de scanner Remote I/O et fournit un retour diagnostic via des LED d’état indépendantes par canal. L’assemblage PCB avec revêtement conforme permet une installation dans des environnements informatiques industriels où une protection électrique du matériel de communication est requise.
Le module supporte l’intégration aux réseaux de contrôle industriel via les chemins de communication des processeurs PLC-5 et SLC. La compatibilité du firmware et des pilotes dépend de l’environnement d’exploitation de l’ordinateur hôte et des logiciels de communication Allen-Bradley installés.
Questions fréquemment posées
Q : Le 1784-PKTX nécessite-t-il une alimentation externe ?
R : Non. Le module reçoit son alimentation via l’interface PCI et ne requiert pas de connexion d’alimentation externe séparée.
Q : Quels réseaux de communication sont pris en charge par le 1784-PKTX ?
R : La carte prend en charge Data Highway Plus (DH+), Remote I/O (RIO) et DH-485 via des canaux de communication dédiés.
Q : Combien de modules 1784-PKTX peuvent être installés dans un système ?
R : Un maximum de quatre modules 1784-PKTX peut être installé par configuration système.
Directives d’installation sur site
Installez la carte 1784-PKTX dans un emplacement d’extension PCI 2.3 compatible et vérifiez que le matériel de l’ordinateur hôte ainsi que les pilotes de communication prennent en charge la configuration installée.
Connectez le câblage de terrain DH+/RIO et DH-485 conformément aux normes de câblage réseau Allen-Bradley applicables. Maintenez une séparation des câbles par rapport aux conducteurs haute tension et aux sources de bruit élevé telles que les variateurs de moteur ou dispositifs de commutation.
Terminez les blindages des câbles de communication selon les exigences de mise à la terre du système. Utilisez des méthodes de mise à la terre appropriées pour réduire les interférences électromagnétiques sur les signaux de communication. Vérifiez les affectations des broches des connecteurs avant de mettre sous tension l’interface réseau.
Configurez les paramètres de communication dans l’environnement logiciel de contrôle et confirmez l’état des LED de diagnostic des canaux après l’installation.
