193-EC3PB Relais de surcharge statique Allen-Bradley
$123.00
$320.00
Description

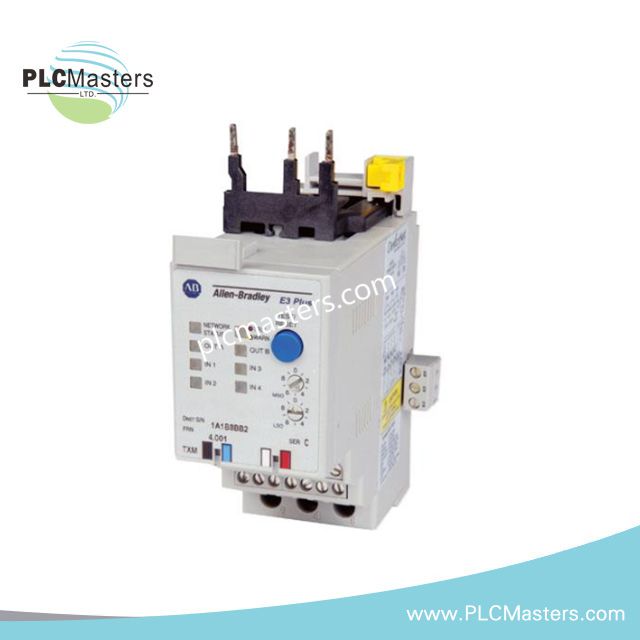

Relais de surcharge électronique statique Allen-Bradley 193-EC3PB E3 Plus
Configuré pour la protection des moteurs et l’exécution des diagnostics dans les réseaux de commande industriels DeviceNet, le Allen-Bradley 193-EC3PB (193-EC3PB relais de surcharge électronique statique) assure la surveillance électrique directe et la commande du déclenchement pour les applications de démarreurs de moteurs triphasés à courant alternatif.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 193-EC3PB |
| Marque | Allen-Bradley / Rockwell Automation |
| Origine | États-Unis |
| Poids | 1,20 lb |
| Température de fonctionnement | -20 °C à +60 °C |
| Consommation électrique | Alimentation de commande 24 VCC |
| Gamme de produits | Relais de surcharge électronique E3 Plus |
| Protocole de communication | DeviceNet |
| Plage de courant | 0,4-2,0 A |
| Fonctions de protection | Surcharge thermique, perte de phase, déséquilibre de phase, défaut à la terre, détection de blocage |
| Classe de déclenchement | Classes 5, 10, 15, 20, 25 et 30 sélectionnables |
| Type de montage | Montage direct sur contacteur Bulletin 100-C ou montage sur panneau/sur rail DIN avec accessoires |
| Compatibilité avec les contacteurs | Contacteurs Bulletin 100, tailles C09 à C23 |
| Détection des défauts à la terre | Détection externe des défauts à la terre |
Communication réseau DeviceNet et fonctions de protection du moteur
Le 193-EC3PB intègre la communication DeviceNet pour l’échange de données du moteur, la transmission de l’état de déclenchement et les fonctions de réinitialisation à distance au sein des architectures de commande Allen-Bradley. Le module prend en charge la connexion aux systèmes basés sur des automates programmables, notamment les plateformes ControlLogix, CompactLogix et PLC-5, via l’infrastructure réseau DeviceNet.
Le circuit de détection électronique évalue en continu les conditions de courant du moteur et déclenche des actions de protection en cas de surcharge, de perte de phase, de déséquilibre de phase, de défaut à la terre ou de blocage. Les classes de déclenchement sélectionnables, de la classe 5 à la classe 30, permettent un réglage en fonction du temps d’accélération du moteur et des caractéristiques de la charge.
Foire aux questions
Q : Le 193-EC3PB assure-t-il une détection intégrée des défauts à la terre ?
A : Oui. Le 193-EC3PB prend en charge la détection externe des défauts à la terre afin de surveiller les conditions de fuite à la terre dans les circuits moteurs.
Q : Quelle interface de communication est incluse dans le 193-EC3PB ?
A : Le module inclut la communication DeviceNet pour la surveillance, les diagnostics et les fonctions de commande via le réseau.
Q : Le relais de surcharge peut-il être monté directement avec un contacteur ?
A : Oui. Le 193-EC3PB est conçu pour un montage direct avec les contacteurs Bulletin 100 dans les configurations de taille C09 à C23, avec des options supplémentaires de montage sur panneau ou sur rail DIN disponibles au moyen d’accessoires.
Directives d’installation sur site
Installez le 193-EC3PB conformément à la documentation d’installation Allen-Bradley applicable et aux exigences d’assemblage du démarreur de moteur.
- Vérifiez la compatibilité de la plage de courant entre la configuration du relais de surcharge et le circuit moteur connecté avant la mise sous tension.
- Maintenez un cheminement approprié des conducteurs entre les bornes de puissance, le câblage de commande et les câbles de communication DeviceNet afin de réduire les interférences électriques.
- Utilisez des méthodes de mise à la terre appropriées pour le boîtier, l’assemblage du démarreur de moteur et les connexions du blindage de communication.
- Vérifiez la polarité du câblage du réseau DeviceNet, les exigences de terminaison et la configuration des nœuds avant la mise en service.
- Vérifiez la sélection du mode de réinitialisation (manuel, automatique ou à distance) conformément aux exigences de la séquence de commande du moteur.
- Inspectez les connexions des bornes et l’alignement du montage mécanique après l’installation.
