ABB 3BHB005171R0101 3BHL000986P3105 5SHY3545L0002 IGCT Module
$258.00
$520.00
Description
Product Description

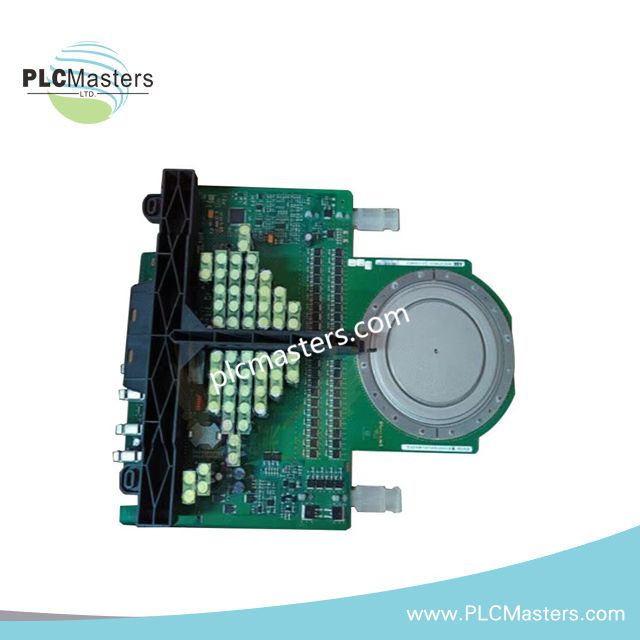

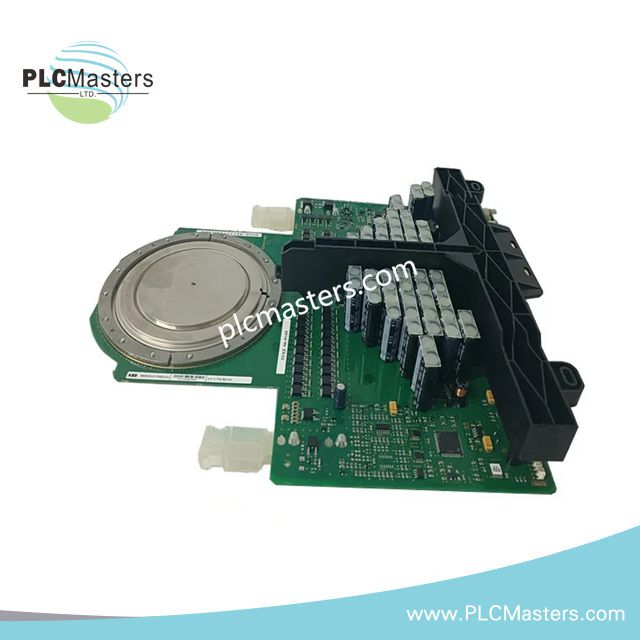

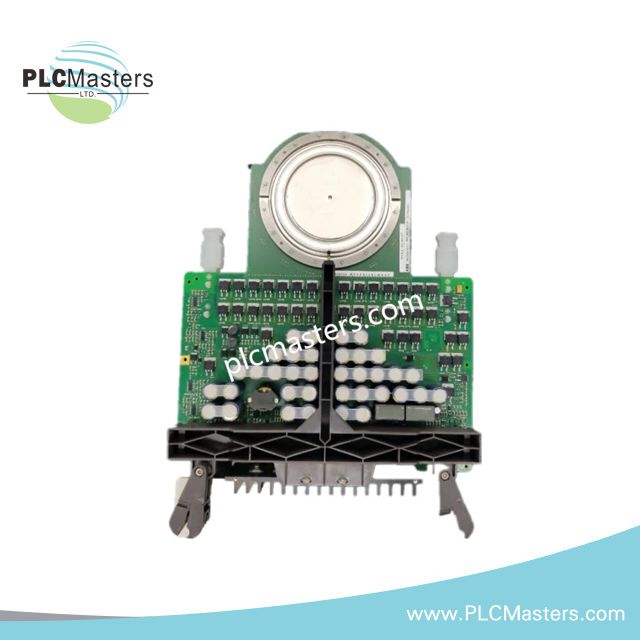

The ABB 3BHB005171R0101 3BHL000986P3105 5SHY3545L0002 is a high-performance asymmetric IGCT (Integrated Gate-Commutated Thyristor) module engineered for demanding medium-voltage drives, HVDC transmission systems, and large-scale industrial converters. Its design emphasizes rapid switching, high current handling, and long-term reliability in heavy-duty electrical applications.
Technical Specifications
| Feature | Specification |
|---|---|
| Technology | Integrated Gate-Commutated Thyristor (IGCT) |
| Maximum Voltage | 6.5 kV |
| Typical DC Voltage | ~4 kV |
| Continuous Current Rating | Up to 400 A |
| dv/dt Capability | > 1000 V/µs |
| Operating Temperature | -40 °C to +125 °C |
| Housing | Press-pack for stable electrical and thermal contact |
| Weight | 780 g |
| Cooling Requirement | Heat sink or liquid cooling recommended for sustained operation |
Key Attributes
-
Ultra-fast switching suitable for high-frequency power converters.
-
High current capacity supporting heavy industrial loads.
-
Strong voltage tolerance, ideal for medium-voltage and HVDC systems.
-
Mechanically robust press-pack design ensuring reliable thermal and electrical performance.
-
Wide operating temperature range for harsh environments.
Applications
-
HVDC Transmission: Core switching element in converter stations.
-
Medium-Voltage Drives: Motor control for steel, mining, and marine industries.
-
Renewable Energy Systems: Integration in wind, solar, and hybrid power converters.
-
Industrial Power Conversion: High-efficiency switching in chemical plants and large motor drives.
FAQ / Engineer Notes
Q: Can this module operate continuously at full load?
A: Continuous operation requires appropriate heat sinking or liquid cooling to avoid thermal stress.
Q: Is it compatible with standard IGCT gate drives?
A: Yes, but ensure the drive unit supports asymmetric IGCT modules and meets the switching requirements.
Q: Are there similar ABB IGCT modules for comparison?
A: Comparable modules include ABB 5SHY3525L0002 and 5SHY3560L0002, which differ mainly in current rating and voltage tolerance.
