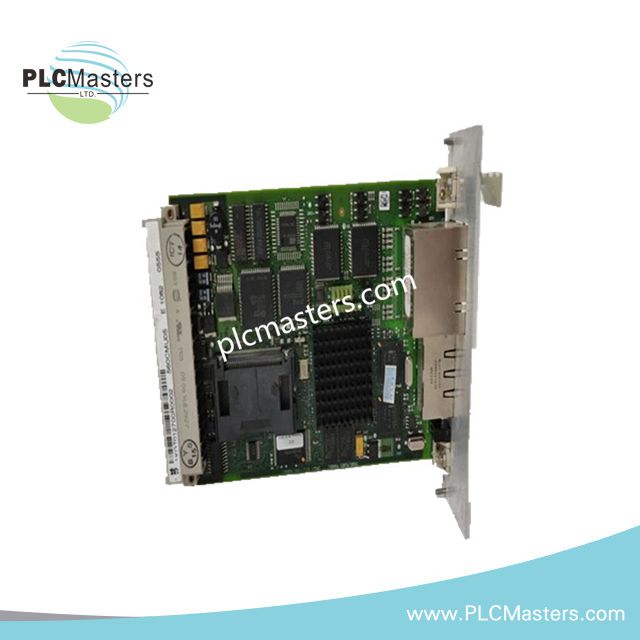

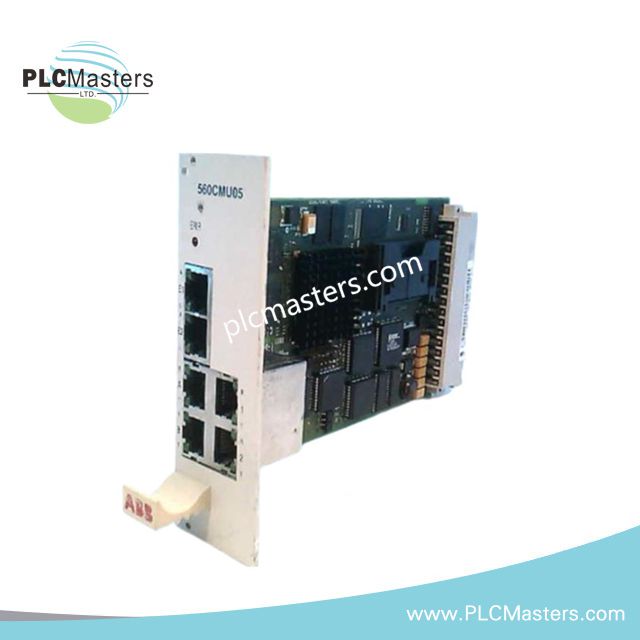

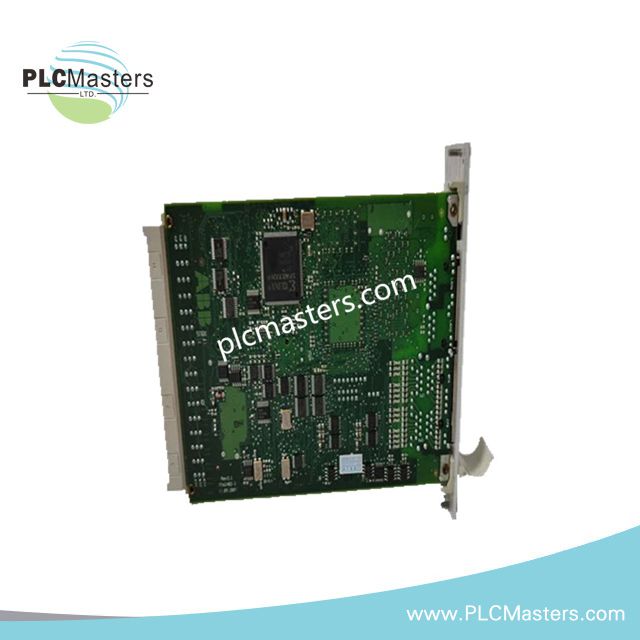

ABB 560CMU05 Module de Communication Central

Description du produit

Le ABB 560CMU05 sert de module de communication central pour la série d'unités terminales distantes RTU560. Il agit comme processeur principal et concentrateur de communication, garantissant un échange de données fluide avec les systèmes SCADA, IHM, sous-RTU, dispositifs électroniques intelligents (IED) et compteurs. De plus, il permet une surveillance et un contrôle fiables des modules E/S connectés à travers les réseaux industriels et utilitaires.

Conçu avec une architecture modulaire, le 560CMU05 intègre une puissance de traitement avancée et un support multi-protocoles pour offrir des performances élevées dans des environnements d'automatisation exigeants. Il assure ainsi des opérations sécurisées et continues, même dans des conditions difficiles. Les ingénieurs peuvent déployer ce module en toute confiance pour l'automatisation des postes, le contrôle des processus industriels et la gestion des réseaux électriques.

L'unité simplifie la gestion de la communication en consolidant la gestion des protocoles, le traitement des événements et l'exécution des commandes dans un format compact et robuste. De plus, elle réduit la complexité du système tout en améliorant l'efficacité opérationnelle des systèmes de contrôle distribués.

Caractéristiques principales

• Gère et contrôle efficacement plusieurs modules E/S

• Assure une communication à haute vitesse avec SCADA, IHM, sous-RTU et IED

• Prend en charge les interfaces série (RS‑232/RS‑485) et Ethernet (10/100BaseT)

• Traite les événements et commandes avec un CPU 32 bits pour une haute fiabilité

• Conception modulaire adaptée à deux emplacements dans le rack RTU560, réduisant la complexité de maintenance

• Fonctionne dans une large plage de températures pour une fiabilité industrielle

Spécifications techniques

• Processeur : CPU 32 bits

• Mémoire : RAM 128 Mo, Flash/Stockage 2 Mo

• Ports Série : 4 × RS‑232 / RS‑485

• Ports Ethernet : 2 × RJ45 (10/100BaseT)

• Tension d'entrée : 24 V CC ±10%

• Débit de transfert de données : Ethernet jusqu'à 100 Mbps, Série jusqu'à 38,4 kbps

• Format : Modulaire, occupe deux emplacements dans la baie RTU560

• Dimensions : 14 cm × 20,3 cm × 5,8 cm

• Poids : 0,21 kg

• Température de fonctionnement : –25°C à +70°C

• Température de stockage : –40°C à +85°C

Applications typiques

• Automatisation et systèmes de contrôle des postes électriques

• Surveillance et opérations de supervision du réseau électrique

• Automatisation industrielle nécessitant une communication sécurisée et fiable

• Intégration avec SCADA, IHM locales et dispositifs électroniques intelligents

FAQ

Q : Le 560CMU05 peut-il prendre en charge plusieurs protocoles SCADA simultanément ?
R : Oui, il peut gérer plusieurs protocoles simultanément, garantissant un échange de données fluide.

Q : Quel est le nombre maximum de modules d'E/S pris en charge ?
R : Le module peut gérer efficacement tous les modules d'E/S RTU560 compatibles sans dégradation des performances.

Q : Le module est-il adapté aux environnements industriels difficiles ?
R : Oui, il fonctionne de manière fiable de –25°C à +70°C et résiste aux conditions industrielles typiques.

Q : Comment le module est-il alimenté ?
R : Elle fonctionne avec une alimentation 24 V CC, ±10 %, assurant une opération stable pour tous les modules connectés.

Q : L'unité peut-elle s'intégrer avec les sous-RTU et les compteurs ?
R : Absolument. Il communique avec les sous-RTU, les IED et les compteurs pour un contrôle complet du système.
