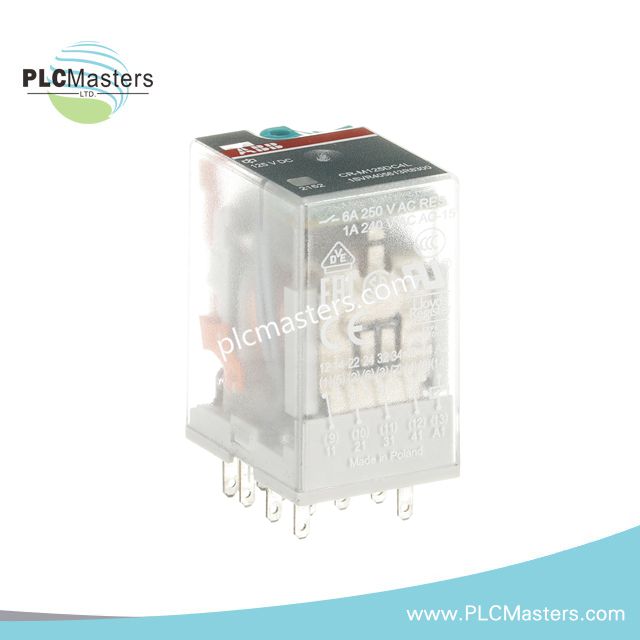

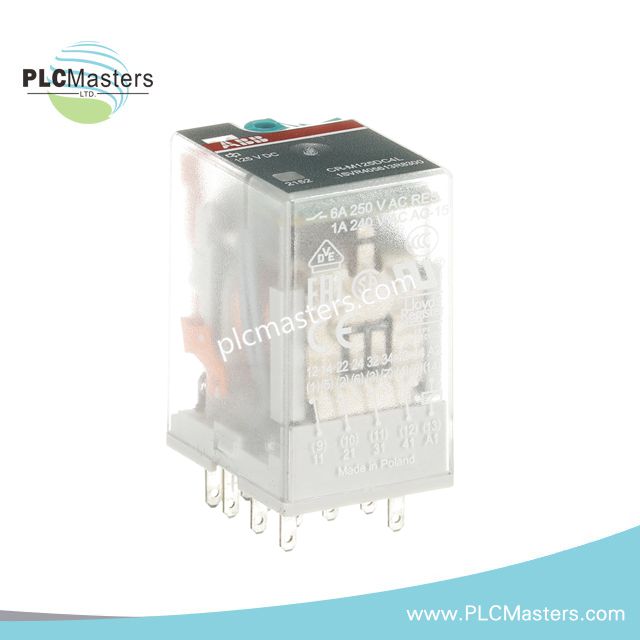

Relais d’interface enfichable ABB CR-M125DC4L 1SVR405613R8300

Description du produit

Le CR-M125DC4L (1SVR405613R8300) d’ABB est un relais d’interface miniature enfichable, conçu pour assurer une commutation précise et fiable dans les systèmes de commande et d’automatisation. Prévu pour une installation sur rail DIN, ce relais miniature permet de commander plusieurs circuits dans un seul appareil, tout en offrant un retour d’état clair et une maintenance simplifiée.

Spécifications techniques

• Type de relais : Relais d’interface miniature enfichable

• Contacts : 4 contacts inverseurs (SPDT)

• Courant nominal des contacts : 250 VAC / 6 A

• Tension de bobine : 125 V DC

• Bornes de commande : Broches plates à connexion rapide

• Bornes de contact : Broches plates à connexion rapide

• Indicateur : LED intégrée indiquant l’activation de la bobine

• Fonction de test : Bouton de test manuel pour vérifier le fonctionnement de la bobine et des contacts

• Montage : Encliquetage sur rail DIN via des supports ABB CR-M compatibles

• Dimensions : 27,5 mm (longueur) × 21,2 mm (largeur) × 35,6 mm (hauteur)

• Poids : 36 g

• Indice de protection : IP20

• Normes et certifications : CE, IEC/EN 61810-1, UL 508, CAN/CSA C22.2 No.14

• Code tarifaire douanier : 85364900

• Température de fonctionnement : -40°C à +70°C

• Température de stockage : -40°C à +85°C

• Altitude maximale de fonctionnement : 2000 m sans déclassement

Caractéristiques nominales de fonctionnement (détaillées)

• AC-12 (230 V) : 6 A

• AC-15 (120 V) : 1,5 A, (230 V) : 1 A

• DC-12 (24 V) : 6 A

• DC-13 (24 V) : 2 A, (250 V) : 0,1 A

• Tension d’isolement (Ui) : 250 V

• Tension maximale de fonctionnement UL/CSA : 300 V AC

• Commande pilote : B300

Caractéristiques principales

• Encombrement réduit pour les armoires de commande à forte densité

• Quatre contacts SPDT permettant une commutation polyvalente des circuits

• L’indicateur LED fournit instantanément l’état de la bobine

• Le bouton de test manuel permet d’effectuer des contrôles fonctionnels sans signal d’entrée

• Installation facile par encliquetage sur rail DIN avec des supports CR-M standard

• Contacts en argent durables pour une durée de service prolongée

Applications typiques

• Automatisation industrielle : Commutation de signaux dans les automates programmables, les systèmes DCS et les commandes de machines

• Systèmes de procédés : Interfaces pour moteurs, pompes et capteurs

• Automatisation des bâtiments : Circuits de commande de l’éclairage, du CVC et de la sécurité

• Distribution d’énergie : Applications de commutation dans les sous-stations et les tableaux électriques

FAQ

Q : Ce relais peut-il être testé manuellement sans signal de commande ?
R : Oui, le bouton de test intégré permet d’actionner manuellement la bobine et les contacts.

Q : Quelle est l’option de montage du CR-M125DC4L ?
R : Il s’installe sur un rail DIN via un support ABB CR-M standard ou logique.

Q : Ce relais convient-il aux applications en altitude élevée ?
R : Oui, il fonctionne de manière fiable jusqu’à 2000 m sans déclassement.

Q : Des accessoires compatibles sont-ils disponibles ?
R : Des supports standard, des supports logiques, des modules enfichables, des porte-étiquettes et des marqueurs sont disponibles séparément.
