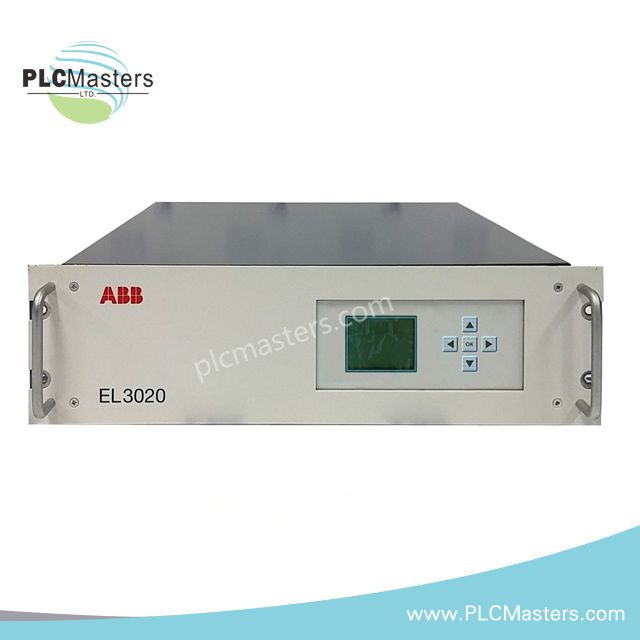

Analyseur de gaz continu ABB EL3020

Présentation

Le ABB EL3020 est un analyseur de gaz continu de la série EasyLine EL3000. Il prend en charge la surveillance des processus et des émissions dans les applications industrielles. Cet analyseur mesure jusqu'à cinq composants gazeux simultanément en utilisant plusieurs technologies. De plus, il convient à la mesure des gaz inflammables avec des fonctions d'étalonnage automatique et d'auto-surveillance. L'appareil garantit des résultats précis et stables dans des environnements exigeants.

Caractéristiques techniques

• Fabricant : ABB

• Série de produits : EasyLine EL3000

• Composants mesurés : Jusqu'à cinq gaz par analyseur

• Technologies de mesure :

• Photomètre infrarouge Uras26 (CO, NO, SO₂)

• Analyseur d'oxygène Magnos206 (O₂ dans le gaz de procédé)

• Analyseur de conductivité thermique Caldos27 (mélanges gazeux binaires)

• Capteur électrochimique d'oxygène (mesure de O₂)

• Étalonnage : Automatique avec contrôle de pompe et de vanne

• Interfaces de communication : Modbus, Profibus, RS485 (Modbus RTU)

• Signal de sortie : Sortie analogique 4-20 mA, options de communication numérique

• Temps de réponse (T90) : Environ 15 secondes (varie selon l'application)

• Dérive du zéro : ≤1,5 % par jour

• Dérive de sensibilité : ≤1 % par semaine

• Fluctuation de sortie (2σ) : ≤0,5 % à T90 = 15 s

• Effets de la température :

• Déplacement du point zéro ≤0,02 vol.% O₂ par 10 °C

• Déplacement de sensibilité ≤0,1 % par 10 °C

• Température du thermostat : Environ 55 °C ou 64 °C en interne

• Effet de la pression d'air : Minimal sur le point zéro, correction interne pour la sensibilité

• Boîtier : Montage en rack 19 pouces, protection IP20

• Interface utilisateur : Menu guidé avec messages d'état en texte clair

• Alimentation : 100-240 V AC, 50-60 Hz

• Conformité : Conforme à la directive 2001/80/CE et aux normes de surveillance QAL3 EN 14181

• Conditions de fonctionnement : Plages industrielles de température et d'humidité ambiantes
