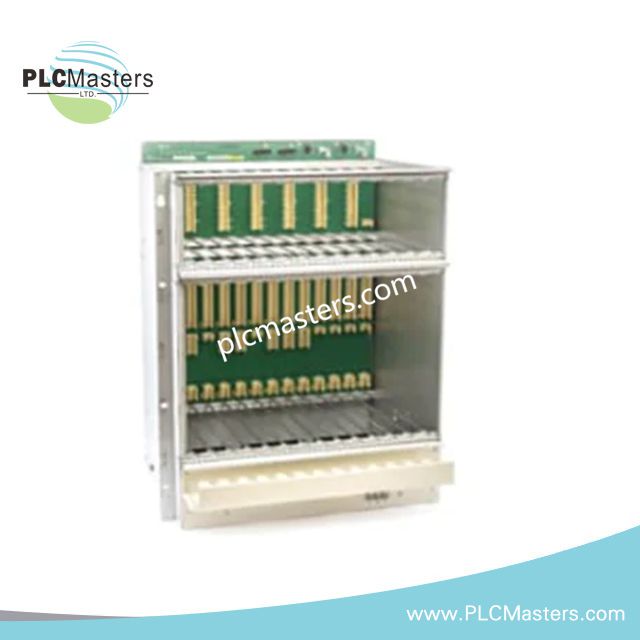

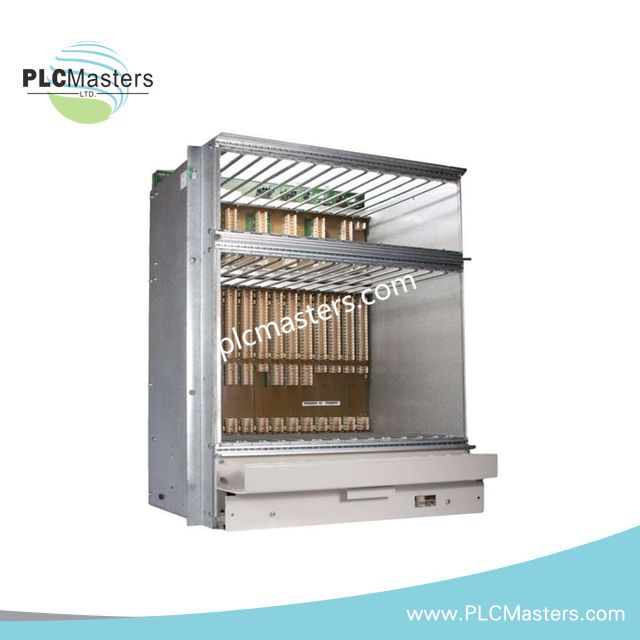

ABB RF520 3BSE000741R1 châssis 12SU pour contrôleur Advant

Présentation du produit

Le RF520 (3BSE000741R1) est un sous-rack système à 12 emplacements conçu par ABB pour être utilisé au sein de la plateforme d’automatisation Advant Controller 450. Cette unité constitue la structure de montage principale du matériel du système de commande, en fournissant à la fois l’espace d’installation mécanique et le fond de panier électrique nécessaire à la communication entre les modules installés.

Conçu pour les installations Advant existantes, le sous-rack intègre le fond de panier BB510, permettant aux processeurs, aux cartes de communication et aux modules d’interface d’E/S de se connecter via une architecture de rack standardisée. L’ensemble est généralement installé horizontalement dans des armoires de commande et est largement utilisé comme pièce de rechange dans les systèmes d’automatisation des procédés à longue durée de vie.

La construction mécanique robuste et les connexions fiables du fond de panier rendent le RF520 (3BSE000741R1) adapté aux environnements industriels exigeants, tels que les centrales de production d’électricité, les sites de fabrication et les grandes installations de contrôle des procédés.

Principales spécifications techniques

Caractéristiques structurelles et fonctionnelles

Architecture à fond de panier intégré
Le rack comprend le fond de panier BB510, qui assure un routage fiable des signaux et une distribution de l’alimentation entre les modules Advant Controller installés.

Capacité de 12 unités standard
Offre douze emplacements de montage permettant une configuration flexible des processeurs, des cartes de communication et des modules d’interface d’E/S.

Conception mécanique industrielle
Le châssis en acier robuste permet un fonctionnement à long terme dans des armoires de contrôle exposées aux vibrations, aux variations de température et à des charges système continues.

Maintenance facilitée
Le rack prend en charge des pièces de rechange remplaçables, telles que les filtres à air et les fonds de panier, ce qui simplifie la maintenance pendant toute la durée de vie du système.

Compatibilité avec les anciens systèmes
Spécifiquement conçu pour les plateformes Advant Controller 450, couramment utilisées dans des infrastructures d’automatisation industrielle exploitées depuis de nombreuses années.

Applications typiques

Le sous-rack RF520 (3BSE000741R1) est généralement installé dans :

• Armoires de contrôle de l’automatisation des procédés
• Systèmes de contrôle des turbines de production d’électricité
• Usines chimiques et pétrochimiques
• Systèmes d’automatisation des usines de pâte à papier et de papier
• Lignes de production industrielles

Il constitue la structure matérielle centrale des systèmes Advant Controller, dans lesquels plusieurs modules doivent fonctionner ensemble grâce à une architecture à fond de panier partagé.

Installation et intégration du système

Dans une armoire Advant Controller, le rack RF520 constitue l’infrastructure centrale qui interconnecte tous les modules du système. Chaque module inséré dans le rack communique via le fond de panier intégré BB510, permettant un transfert de données hautement fiable et un contrôle coordonné du système.

Le rack est généralement installé dans des armoires de contrôle industrielles standardisées et connecté aux alimentations du système, aux interfaces de communication et aux modules d’E/S de terrain.

FAQ

Quel système utilise le sous-rack RF520 ?
Le RF520 (3BSE000741R1) est conçu pour le système de contrôle distribué ABB Advant Controller 450.

Le rack inclut-il le fond de panier ?
Oui. Le rack est fourni avec le fond de panier intégré BB510, qui permet la connectivité électrique entre les modules.

Ce produit est-il destiné aux nouvelles installations ?
Il est principalement fourni comme pièce de rechange pour la maintenance des installations existantes équipées de contrôleurs Advant.

Qu’est-ce qui remplace ce modèle ?
ABB répertorie 3BSE014227R1 comme le produit de remplacement mis à jour du rack RF520.
