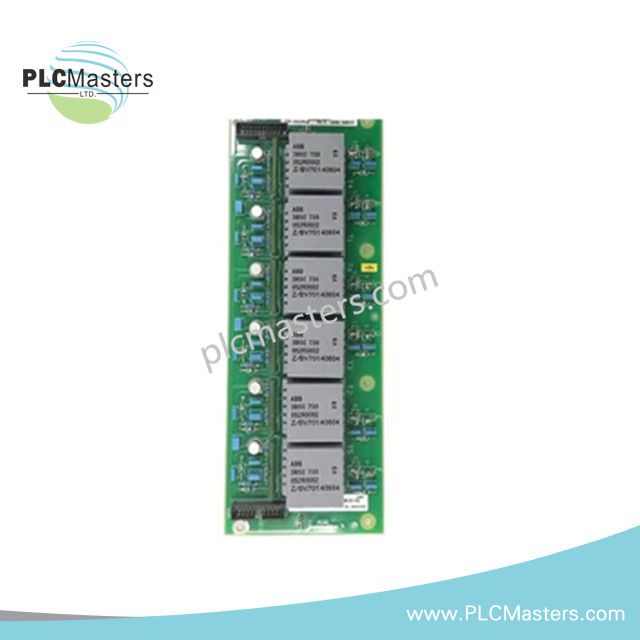

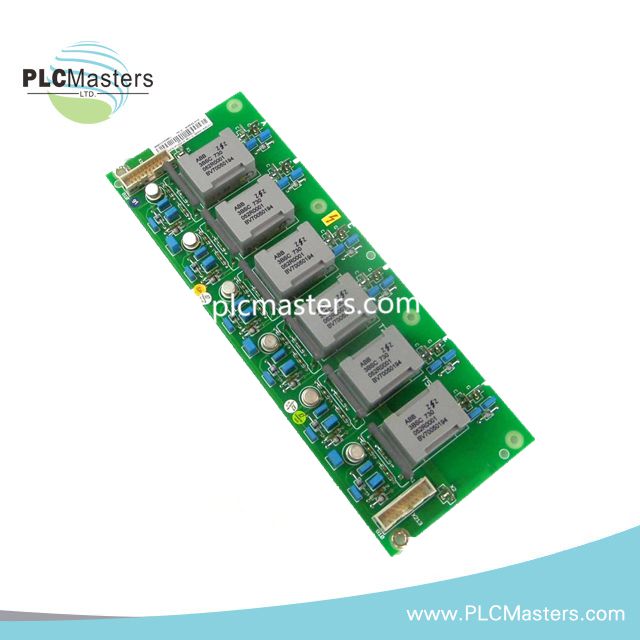

ABB SDCS-PIN-48 3ADT220090R0043 Pulse Interface Board
$258.00
$520.00
Description
Overview
The SDCS-PIN-48 3ADT220090R0043 is a dedicated pulse transformer interface board engineered for ABB DCS400 DC drive platforms. Its primary role is to transfer gate control pulses from the drive control electronics to high-power semiconductor devices while maintaining strong galvanic isolation between low-voltage logic circuits and high-energy power stages.
This board is designed for continuous operation in electrically harsh industrial environments where signal integrity and insulation reliability are critical.
Functional Role
Installed as a plug-in module within the DCS400 drive rack, the SDCS-PIN-48 (3ADT220090R0043) conditions and isolates digital firing pulses before they reach thyristors or IGBT power modules. By using pulse transformers, the board prevents ground loops, suppresses electrical noise, and protects sensitive control hardware from high-voltage transients.
Technical Specifications
Model: SDCS-PIN-48 (3ADT220090R0043)
Product Category: Pulse Transformer Interface Board
Compatible Systems: ABB DCS400 DC Drive Series
Pulse Output Type: Transformer-isolated digital gate pulses
Semiconductor Support: Thyristors and IGBT power modules
Control Supply Input: 24 V DC logic level
Isolation Strength: Greater than 2.5 kV between control and power sections
Propagation Stability: Optimized for low jitter and accurate pulse timing
Mounting Method: Rack-mounted, plug-in modular PCB
Cooling Method: Passive, convection-cooled
Operating Temperature Range: 0°C to +70°C
Storage Temperature Range: −40°C to +85°C
Dimensions: 265 × 282 × 40 mm
Weight: 0.4 kg
Construction: Industrial-grade electronic components with protective coating for long service life
Key Characteristics
High dielectric isolation to protect control electronics from power-stage disturbances
Stable and repeatable pulse transmission under high EMI conditions
Modular design enabling fast replacement and simplified maintenance
Designed for continuous duty in heavy industrial drive systems
Typical Applications
DC drive systems in steel and rolling mills
Paper and pulp production lines
Marine propulsion and auxiliary drives
Mining hoists, conveyors, and large DC motor installations
FAQ
What is the main purpose of the SDCS-PIN-48 board?
The SDCS-PIN-48 (3ADT220090R0043) isolates and transmits firing pulses from the control unit to power semiconductors, ensuring safe and accurate gate control.
Can this board be used outside the DCS400 platform?
It is specifically designed for ABB DCS400 DC drive systems. Use in other platforms is not recommended without system-level validation.
Does the board provide protection against electrical noise?
Yes. Transformer-based isolation significantly reduces EMI coupling and protects the control circuitry from voltage spikes.
