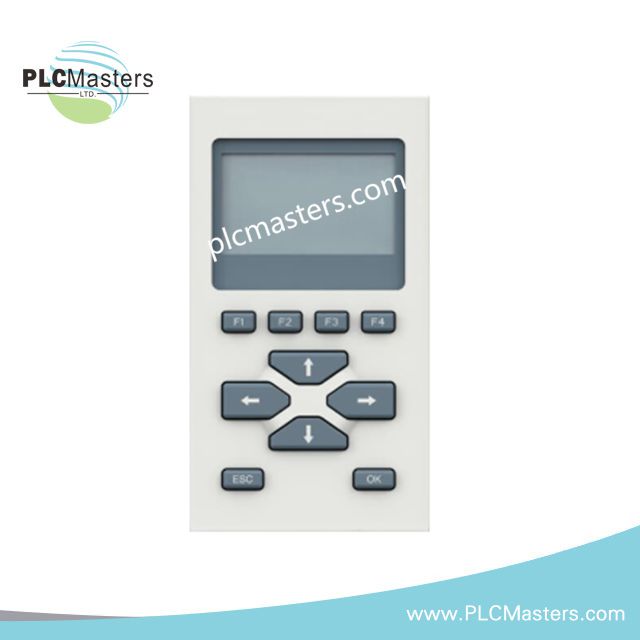

ABB TD951F 3BDH001020R0001 AC 900F Display Module
$258.00
$520.00
Description
Product Description
The ABB TD951F (3BDH001020R0001) is a dedicated operator display module designed for the AC 900F Freelance controller platform. It provides direct local access to controller configuration, diagnostics, and real-time process monitoring, enabling engineers and operators to interact efficiently without a separate workstation.
This compact unit combines a dot matrix LCD with a tactile keypad interface, supporting both standard and enhanced display options for versatile industrial applications. Its robust design ensures reliability in harsh conditions, while advanced communication ports allow seamless integration with controller networks.
Technical Specifications
| Attribute | Details |
|---|---|
| Product Type | Controller Display Module |
| Compatible System | ABB AC 900F Freelance controllers |
| Display | Dot matrix LCD (128 × 64 pixels standard) |
| Alternative Display | Optional 1280 × 720 pixels with capacitive touch (model dependent) |
| Keys | 6 fixed keys + 4 programmable function keys |
| Local Functions | IP configuration, firmware update, SD card backup/restore, diagnostics, module exchange under power |
| Process Variables Display | Up to 12 variables simultaneously |
| Dimensions | 216 × 120 × 65 mm |
| Weight | 0.09 kg |
| Operating Temperature | -20 °C to +55 °C |
| Storage Temperature | -25 °C to +70 °C |
| Humidity | Max 93%, non-condensing |
| Vibration Resistance | 2 g, 2–150 Hz |
| Protection Class | IP20 |
| Corrosion Protection | G3 (ISA 71.04) |
| Altitude | < 2000 m |
| Electrical Safety | IEC/EN 61010-1, IEC/EN 61010-2-201 |
| EMC Compliance | EN 61000-6-2, EN 61000-6-4 |
| Certifications | CE, cULus Class 1 Div 2, RoHS, WEEE |
| Power Dissipation | 0.35 W |
| Connectivity | RS-232, RS-485, Ethernet (depending on version) |
| Country of Origin | Sweden |
| Lifecycle Status | Active |
Key Features
-
Local configuration and controller locking/unlocking
-
Firmware updates directly from the display
-
Backup and restore via SD card
-
Hot-swappable CI modules under power
-
Diagnostic display of up to 12 process variables
-
Compact, rugged design suitable for industrial environments
Applications
Ideal for industrial process control, including manufacturing plants, utilities, and remote control stations where operators require immediate access to system status, configuration, and diagnostics.
FAQ
Q: Can the TD951F perform firmware updates independently?
A: Yes, firmware can be updated directly via SD card without additional devices.
Q: Is the display compatible with all AC 900F controllers?
A: It is compatible with standard AC 900F Freelance controllers; enhanced display versions may require specific models.
Q: What is the maximum number of process variables shown?
A: Up to 12 variables can be displayed simultaneously.
