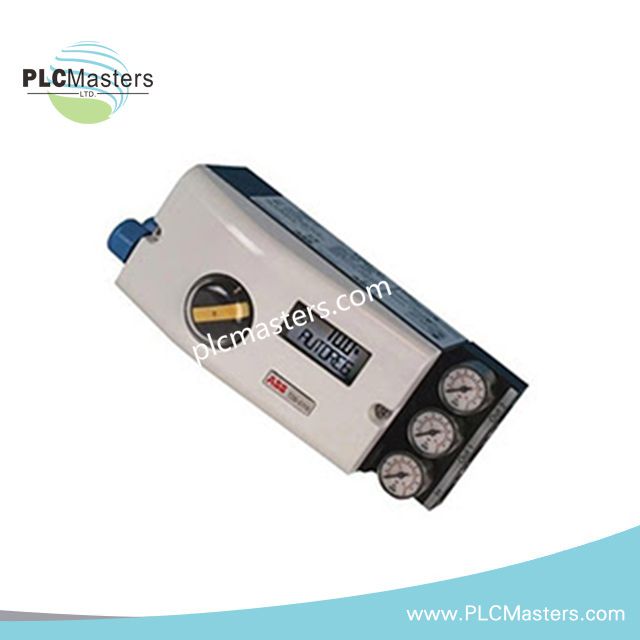

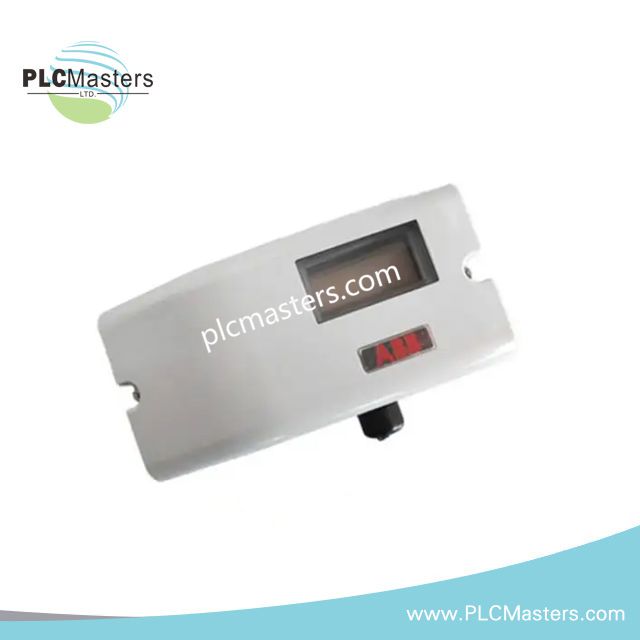

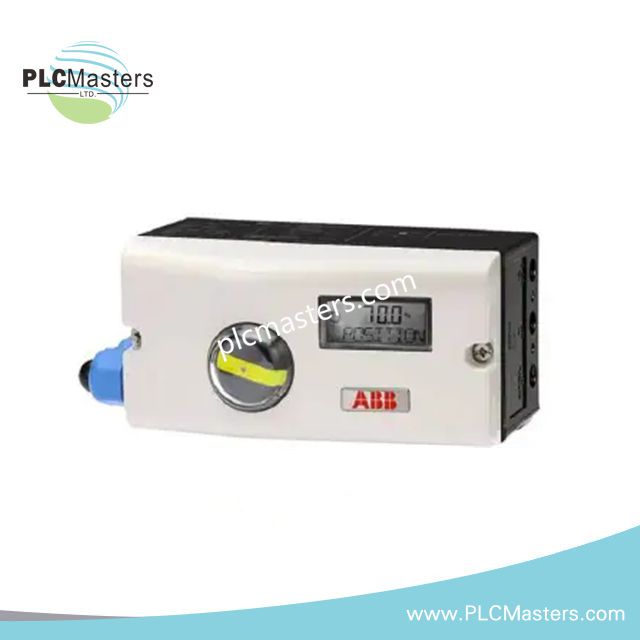

ABB V18345-101022100N TZID-C Positionneur électro-pneumatique intelligent
$258.00
$520.00
Description
Aperçu
L'ABB V18345-101022100N est un positionneur électro-pneumatique intelligent avancé TZID-C conçu pour un contrôle précis des vannes dans les systèmes d'automatisation industrielle. Il offre des performances fiables pour les actionneurs simple effet avec protection de verrouillage de sécurité, garantissant la sécurité et la continuité opérationnelle. De plus, sa conception basée sur un microprocesseur permet l'auto-réglage, l'auto-étalonnage et une intégration transparente avec les systèmes de contrôle modernes utilisant les protocoles HART, PROFIBUS ou FOUNDATION Fieldbus. Le boîtier robuste résiste aux conditions environnementales difficiles, ce qui le rend adapté aux industries du pétrole & gaz, chimique, production d'énergie et fabrication.
Caractéristiques clés
-
Positionnement intelligent : Le positionnement de la vanne contrôlé par microprocesseur assure une opération précise et constante.
-
Verrouillage de sécurité : La protection par déclenchement protège les systèmes critiques en cas d'urgence ou d'arrêt.
-
Montage flexible : Compatible avec les actionneurs linéaires (DIN/IEC 534/NAMUR) et les actionneurs rotatifs (VDI/VDE 3845).
-
Communication numérique : Prend en charge HART, PROFIBUS PA et FOUNDATION Fieldbus pour une intégration facile au DCS.
-
Conception robuste : Résistant aux vibrations, températures extrêmes et environnements corrosifs.
-
Commissioning facile : Configuration par bouton-poussoir unique avec calibration auto-zéro/étendue réduisant le temps d'installation.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Signal d'entrée | 4–20 mA CC, technologie deux fils |
| Pression d'alimentation en air | 1,4–6 bar (20–90 psi) |
| Signal de sortie | Pression pneumatique pour le positionnement de l'actionneur |
| Type d'actionneur | Simple effet (protection de verrouillage de sécurité) |
| Plage de course (linéaire) | 20–150 mm |
| Plage de rotation (rotatif) | Jusqu'à 125° |
| Capacité d'air | ≥ 13,5 kg/h |
| Consommation d'air | ≤ 0,03 kg/h |
| Température ambiante | –40 °C à +85 °C |
| Résistance aux vibrations | Jusqu'à 10 g, 10–150 Hz |
| Protocoles de communication | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Protection contre l'explosion | Homologations ATEX, FM, CSA, IECEx disponibles |
| Intégrité de sécurité | Convient aux boucles de sécurité SIL2 |
Applications typiques
-
Contrôle des vannes à globe, vannes à bille et vannes papillon dans les industries de procédés.
-
Systèmes d'arrêt d'urgence nécessitant une protection de verrouillage sécurisée.
-
Intégration dans les systèmes de contrôle distribués (DCS) pour l'automatisation industrielle.
-
Industries pétrolières et gazières, chimiques, centrales électriques et installations de fabrication nécessitant une action précise des vannes.
FAQ
Q : Avec quel type d'actionneurs le V18345-101022100N est-il compatible ?
R : Il prend en charge les actionneurs pneumatiques simple effet et peut être monté sur des vannes linéaires ou rotatives.
Q : Quels protocoles de communication prend-il en charge ?
R : HART, PROFIBUS PA et FOUNDATION Fieldbus sont entièrement pris en charge pour l'intégration DCS.
Q : Peut-il fonctionner à des températures extrêmes ?
R : Oui, il fonctionne de manière fiable entre –40 °C et +85 °C selon le modèle.
Q : Est-il adapté aux applications critiques pour la sécurité ?
R : Oui, il est conforme SIL2 et inclut une protection de verrouillage sécurisée en cas d'urgence.
Q : L'installation et la mise en service sont-elles faciles ?
R : Le positionneur dispose d'une configuration à bouton-poussoir unique et d'une calibration auto-zéro/étendue.
