Câble numérique pré-câblé Allen-Bradley 1492-CONCAB005Y

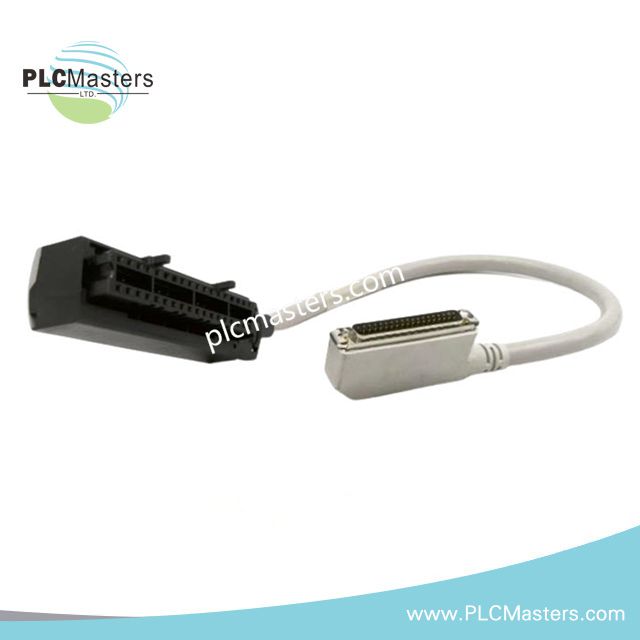

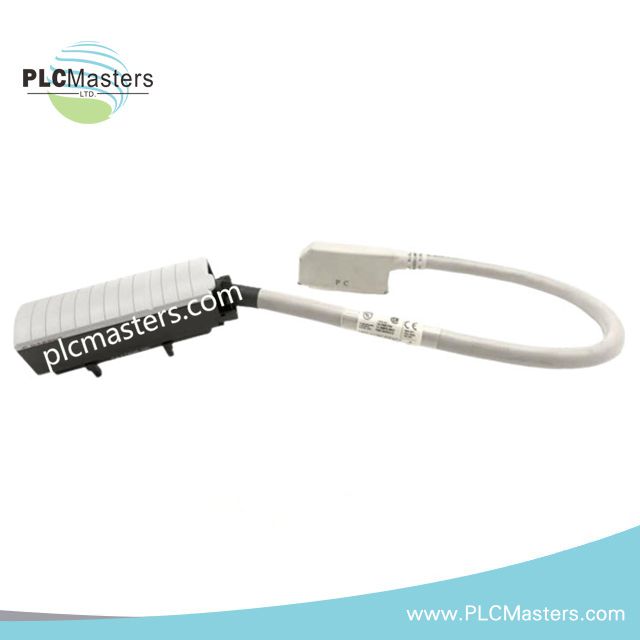

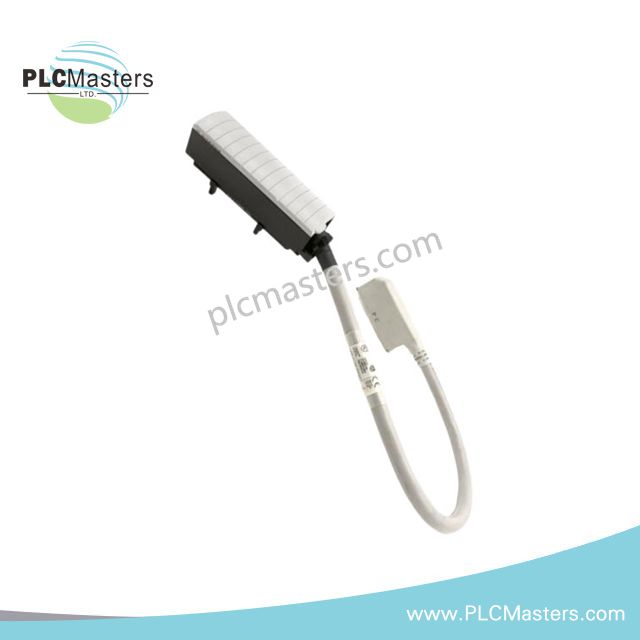

Le  Allen-Bradley 1492-CONCAB005Y sert de câble numérique pré-câblé principal  1492-CONCAB005Y utilisé pour réaliser l'interconnexion des signaux entre les plateformes d'E/S numériques 1771 et 1756 sur les plateformes d'automatisation ControlLogix. L'ensemble de câblage intègre un connecteur d'interface avant 1756-TBCH à 36 broches et un connecteur mâle en D à 25 broches pour assurer une continuité directe du câblage module à module d'interface.

Décomposition du suffixe & matrice du modèle

Le numéro de catalogue  1492-CONCAB005Y est présenté comme un numéro de pièce fabricant fixe. Aucune décomposition officielle du suffixe ni matrice de modèle configurable n'est spécifiée dans la documentation fournie.

Spécifications matérielles

Considérations d'intégration EtherNet/IP et densité d'E/S

Le 1492-CONCAB005Y prend en charge la migration à haute densité d'E/S en fournissant un chemin de câblage prédéfini entre les terminaisons de terrain legacy 1771 et les modules d'E/S numériques 1756 ControlLogix. Le câble lui-même ne participe pas à la communication EtherNet/IP ni au traitement des données sur le bus arrière. Sa fonction se limite au transfert physique du signal entre le matériel d'interface, réduisant la complexité du câblage aux points de terminaison dans les armoires de contrôle à grand nombre de canaux.

Questions fréquemment posées

Q : Le 1492-CONCAB005Y nécessite-t-il une terminaison sur site des conducteurs individuels ?
R : Non. L'ensemble est fourni comme un câble pré-câblé avec des connecteurs installés en usine aux deux extrémités.

Q : Le câble consomme-t-il de l'énergie du bus arrière du châssis ControlLogix ?
R : Non. Le câble est un dispositif d'interconnexion passif et ne tire pas d'énergie du bus arrière du châssis.

Q : Le câble peut-il être connecté ou déconnecté lorsque les modules sont sous tension ?
R : La documentation fournie ne précise pas d'opération à chaud. La pratique industrielle standard est de couper l'alimentation des modules associés avant de connecter ou déconnecter les ensembles de câbles.

Directives d'installation sur site

• Vérifiez la compatibilité entre le module d'E/S 1756 installé et le module d'interface numérique 1492 associé avant la connexion.

• Confirmez l'orientation du connecteur avant l'insertion pour éviter d'endommager les broches.

• Faites passer le câble séparément des câbles d'alimentation moteur, des câbles de sortie variateur de fréquence et d'autres conducteurs à fort bruit.

• Maintenez un rayon de courbure adéquat tout au long du parcours du câble et évitez les contraintes mécaniques aux terminaisons des connecteurs.

• Inspectez le matériel de retenue des connecteurs et assurez-vous d'un engagement complet avant la mise sous tension du système.

• Vérifiez que le courant du circuit connecté ne dépasse pas 2 A par broche ni 12 A par module.
