Module d'interface numérique Allen-Bradley 1492-IFM20F-F24-2
$123.00
$320.00
Description

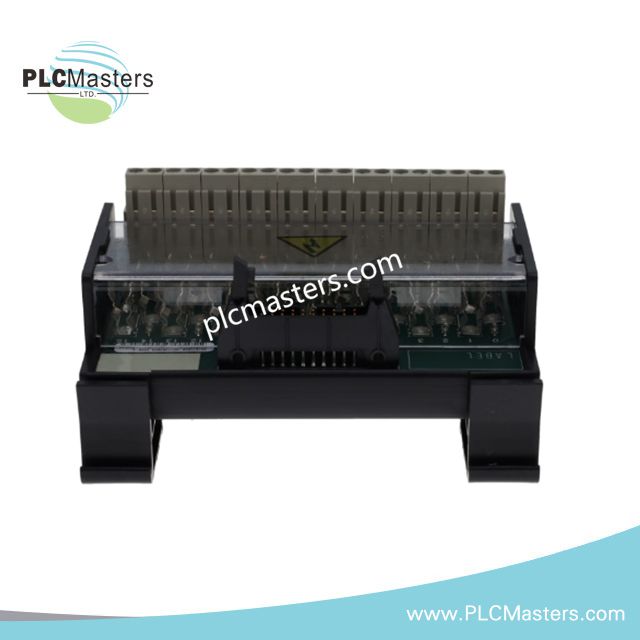

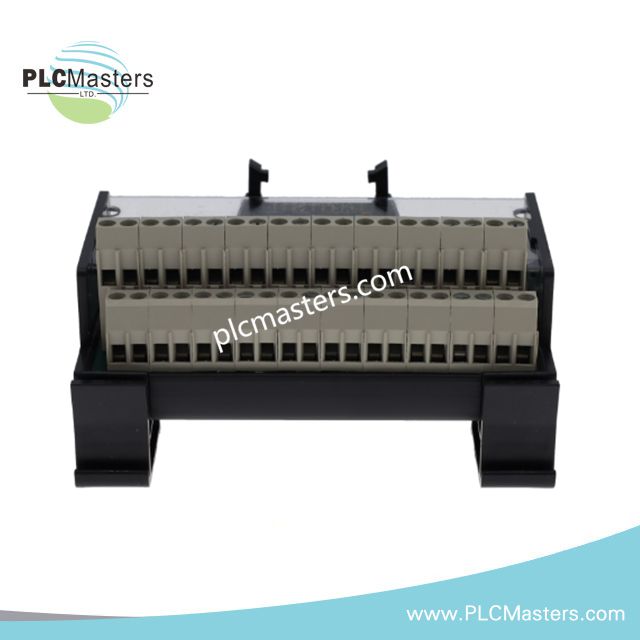

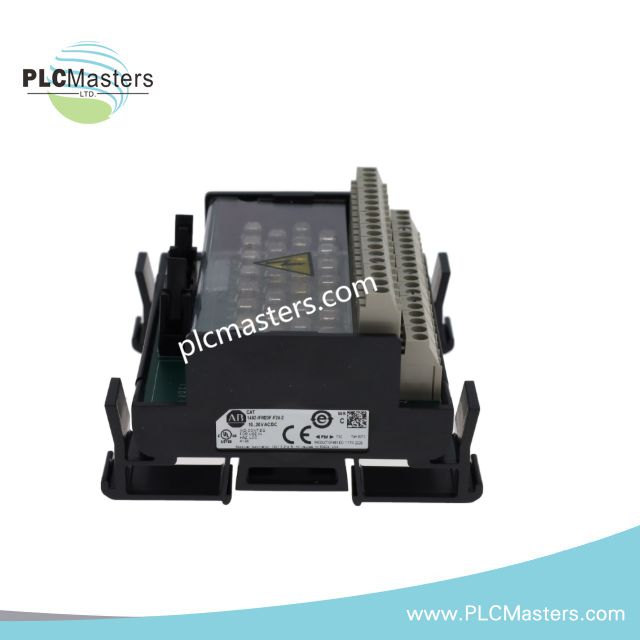

Module d'Interface Numérique Allen-Bradley 1492-IFM20F-F24-2
Le Allen-Bradley 1492-IFM20F-F24-2 sert de module d'interface numérique principal 1492-IFM20F utilisé pour exécuter la distribution de signaux protégés par fusibles et la terminaison du câblage terrain sur les plateformes ControlLogix et interfaces de contrôleurs programmables. Le module offre 20 points de connexion protégés par fusibles, une indication intégrée de fusible grillé, et une connectivité câblée entre les E/S du contrôleur et les dispositifs terrain.
Décomposition du suffixe & matrice du modèle
La documentation fournie identifie un numéro de catalogue fixe :
| Élément du modèle | Description |
|---|---|
| 1492 | Famille de produits système de câblage Allen-Bradley |
| IFM20F | Module d'interface numérique fusible à 20 points |
| F24 | Circuit d'indication de fusible grillé 24 V AC/DC |
| -2 | Suffixe du catalogue fabricant tel que fourni |
Aucune matrice de suffixes supplémentaire définie par le fabricant n'est fournie dans les données source.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 1492-IFM20F-F24-2 |
| Marque | Allen-Bradley |
| Type de produit | Module d'interface numérique |
| Série | 1492-IFM |
| Fonction | Module d'interface numérique PLC fusible |
| Nombre de points de connexion | 20 |
| Type de fusible | Supports de fusibles 5 x 20 mm |
| Fourniture des fusibles | Fournis par l'utilisateur |
| Tension nominale | 24 V AC/DC |
| Plage de tension de fonctionnement | 10 à 30 V AC/DC |
| Courant nominal par circuit | 2 A maximum |
| Courant nominal par module | 12 A maximum |
| Indication de fusible | Indicateurs LED de fusible grillé |
| Type de connecteur | Connecteur câble femelle 20 contacts |
| Section de câble | 12 à 22 AWG (0,2 à 4 mm²) |
| Méthode de montage | Rail DIN |
| Dimensions | 83,06 x 109,98 x 70,61 mm |
| Poids | 0,45 lb |
| Température de fonctionnement | 0 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95 % HR |
| Degré de pollution | 2 |
Compatibilité du firmware et de l'interface système de contrôle
Le 1492-IFM20F-F24-2 est conçu comme une couche d'interface de câblage entre les ensembles d'E/S du contrôleur et les terminaisons terrain. Le module prend en charge les applications de migration et de conversion impliquant les architectures Modicon 800 et PLC-5 héritées connectées aux plateformes ControlLogix. La connectivité câblée prédéfinie réduit le câblage direct point à point entre les bornes du contrôleur et les dispositifs terrain tout en maintenant la protection par fusible à chaque position de circuit.
Questions fréquemment posées
Q : Les fusibles 5 x 20 mm sont-ils fournis avec le module ?
R : Non. Le module inclut uniquement les supports de fusibles. Les fusibles appropriés doivent être sélectionnés et installés selon les exigences de protection du circuit.
Q : Les canaux individuels peuvent-ils être protégés indépendamment ?
R : Oui. La conception à 20 points offre une protection fusible au niveau du circuit, avec une indication individuelle de fusible grillé disponible via les indicateurs LED intégrés.
Q : Le module nécessite-t-il une configuration du firmware du contrôleur ?
R : L'IFM fonctionne comme un dispositif d'interface de câblage passif. Les exigences de configuration du contrôleur dépendent du module PLC ou ControlLogix E/S connecté plutôt que de l'IFM lui-même.
Directives d'installation sur site
-
Fixez solidement le module sur un rail DIN compatible avant le câblage terrain.
-
Vérifiez les valeurs des fusibles par rapport au courant de charge connecté et aux exigences des dispositifs terrain avant la mise sous tension.
-
Cheminement du câblage terrain séparé des conducteurs d'alimentation haute énergie pour minimiser les interférences électriques.
-
Respectez les limitations de section des conducteurs spécifiées pour le système de bornes.
-
Confirmez le bon positionnement du connecteur câble entre l'IFM et le module E/S du contrôleur associé.
-
Vérifiez le fonctionnement de l'indication LED des fusibles lors de la mise en service.
-
Appliquez les pratiques de mise à la terre de l'armoire et de terminaison de blindage de câble conformément aux normes électriques du site.
