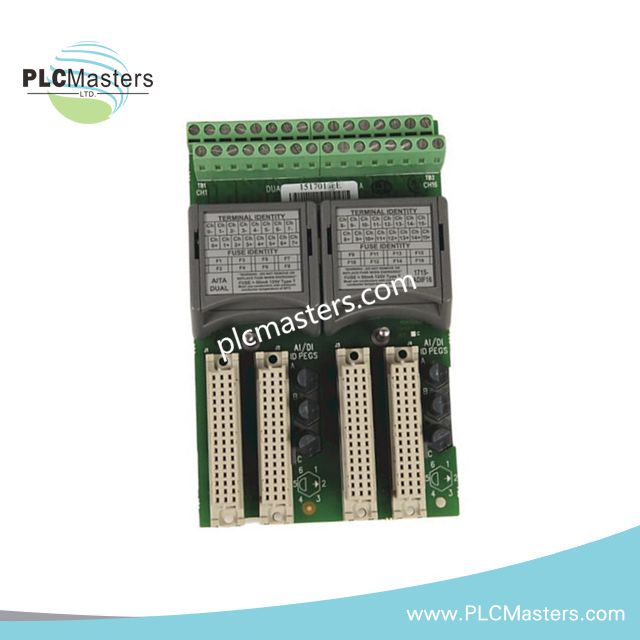

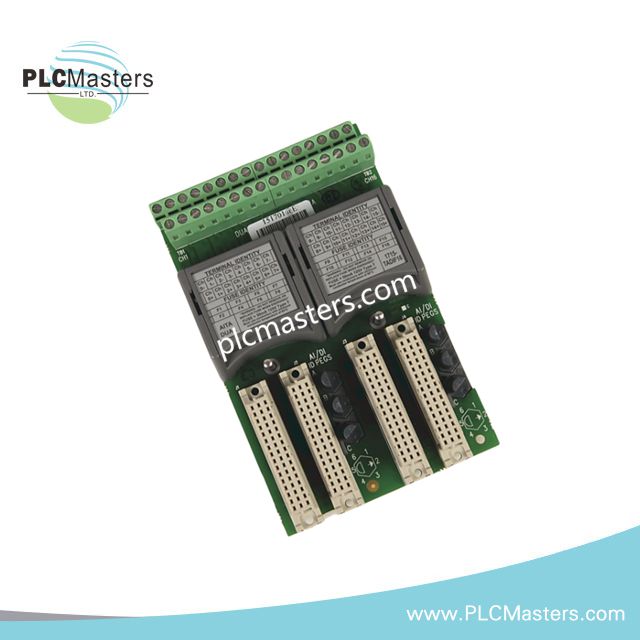

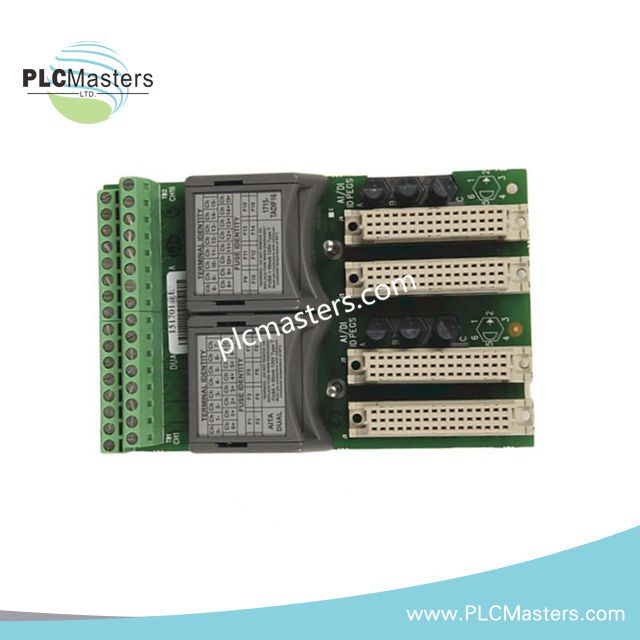

Assemblage de terminaison Allen-Bradley 1715-TASIB16D

Configuré pour la terminaison redondante des signaux d'entrée numérique dans le système d'E/S redondantes Bulletin 1715, le Allen-Bradley 1715-TASIB16D (1715-TASIB16D Assemblage de terminaison) fournit une interface physique et électrique directe pour le module d'entrée numérique 16 points 1715-IB16D, incluant l'isolation et le fusible par canal.

Décomposition du suffixe & matrice du modèle

Le numéro de catalogue 1715-TASIB16D est spécifié comme un assemblage de terminaison dédié pour le module d'entrée numérique 16 points 1715-IB16D. Aucun sous-modèle officiel ni matrice de commande n'est indiqué dans la documentation fournie.

Spécifications matérielles

Mise à l’échelle de la densité d’E/S et intégration réseau redondante

Le 1715-TASIB16D prend en charge le déploiement à haute densité des entrées numériques en consolidant le câblage terrain, le fusible et l'isolation des canaux dans un seul assemblage de terminaison. Il s'interface avec le backplane 1715, maintenant la séparation entre les signaux terrain et les circuits du backplane pour soutenir un comportement réseau déterministe et une intégration fluide dans les architectures de contrôle redondantes.

Questions fréquemment posées

Q : Le 1715-TASIB16D offre-t-il une protection par canal pour toutes les entrées numériques ?
R : Oui, chaque canal d'entrée est protégé par un fusible de 2 A, assurant une protection contre les surcharges au niveau du câblage terrain.

Q : Peut-on utiliser des fils non blindés pour l'installation ?
R : Des conducteurs en cuivre blindés sont requis pour minimiser les interférences de bruit. Les conducteurs non blindés peuvent compromettre l'intégrité du signal.

Q : L'assemblage de terminaison est-il échangeable à chaud avec le module 1715-IB16D ?
R : L'assemblage est destiné aux connexions câblées fixes. Les procédures d'échange à chaud doivent suivre les directives du Bulletin 1715 de Rockwell Automation pour le retrait et l'insertion des modules.

Directives d'installation sur site

• Confirmer que le module est un 1715-IB16D avant de câbler l'assemblage de terminaison.

• Monter l'assemblage dans une enceinte industrielle correctement mise à la terre.

• Utiliser des conducteurs en cuivre blindés classés à 85 °C ou plus pour toutes les connexions d'entrée.

• Faire passer le câblage des entrées numériques séparément des conducteurs haute puissance pour minimiser les diaphonies.

• Connecter les blindages des câbles conformément aux politiques de mise à la terre du site pour éviter les boucles de terre.

• Serrer les vis des bornes au couple spécifié de 0,5 Nm pour garantir des connexions sécurisées.

• Vérifier que les fusibles sont correctement installés et calibrés à 2 A par canal avant la mise sous tension du système.

• Confirmer que la tension d'entrée reste dans la plage de 18-32 VCC pendant le fonctionnement.
