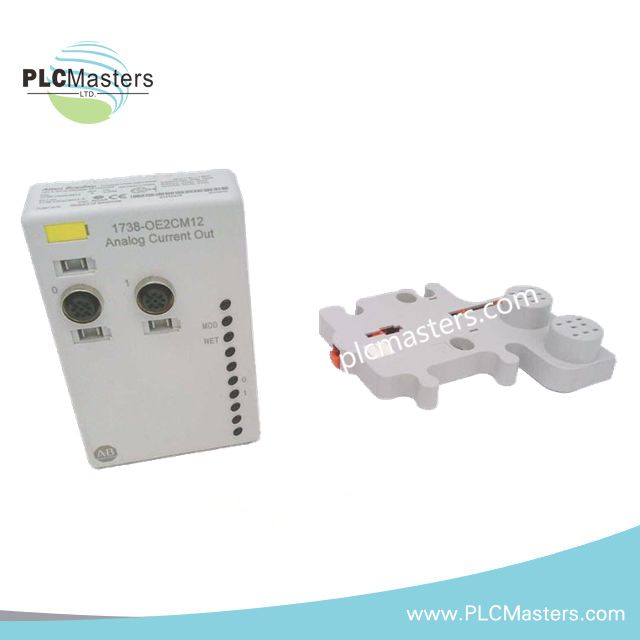

Module de sortie analogique Allen-Bradley 1738-OE2CM12 ArmorPoint I/O

Le Allen-Bradley 1738-OE2CM12, également référencé comme le module de sortie analogique 1738-OE2CM12, est le principal module de sortie courant 2 canaux utilisé pour générer des signaux analogiques 0-20 mA et 4-20 mA dans les systèmes ArmorPoint d’E/S distribuées. Configuré pour une activation en boucle de courant simple extrémité, le Allen-Bradley 1738-OE2CM12 fournit une synthèse de sortie électrique directe via une résolution de conversion 16 bits sur des interfaces terrain connectées en M12.

Décomposition du suffixe et matrice du modèle

Le modèle 1738-OE2CM12 est structuré comme suit :

• 1738 : identifiant de la plateforme ArmorPoint I/O

• OE2 : configuration de sortie analogique 2 canaux

• CM12 : variante de module scellé avec connecteur M12
  Aucune segmentation fonctionnelle supplémentaire ni hiérarchie de code d’option n’est définie.

Spécifications matérielles

Communication sur le bus arrière et comportement de génération de boucle analogique

Dans l’architecture ArmorPoint, le 1738-OE2CM12 réalise la synthèse de sortie analogique via un transfert de données synchronisé sur le bus arrière PointBus. Les consignes numériques sont converties en sorties de courant de boucle grâce à un traitement DAC en résolution 16 bits par canal. Le rafraîchissement des sorties est aligné sur les cycles de mise à jour déterministes des E/S, tandis que la charge des canaux est régulée par la puissance partagée du module et l’allocation de courant du bus arrière (contrainte système de classe 75 mA).

Questions fréquemment posées (FAQ)

Q : Le module supporte-t-il le remplacement à chaud sous charge ?
R : Oui. Le RIUP est pris en charge ; cependant, les deux sorties analogiques sont forcées à un état zéro courant lors du retrait du module et de la réinitialisation du cycle de communication du bus arrière.

Q : Les deux canaux de sortie sont-ils électriquement isolés l’un de l’autre ?
R : Non. Les deux canaux partagent une architecture de référence commune et ne sont pas isolés individuellement.

Q : Que se passe-t-il si la demande de sortie dépasse la plage de boucle de 20 mA ?
R : La sortie se sature à la limite supérieure configurée (20 mA ou plage étendue), sans génération de courant hors plage au-delà des limites DAC spécifiées.

Consignes d’installation sur le terrain

Les connecteurs M12 doivent être entièrement engagés et verrouillés pour maintenir l’intégrité d’étanchéité IP69K sous conditions de vibration et de lavage. Le câblage des boucles de sortie doit respecter un routage à impédance contrôlée et une séparation des conducteurs à commutation haute fréquence afin d’éviter les couplages de bruit dans les boucles 4-20 mA. La terminaison de la blindage doit être réalisée sur une référence de masse unique pour éviter toute distorsion du courant de boucle. Lors de l’installation ou du remplacement du module, assurez-vous que les boucles de sortie sont placées dans un état contrôlé afin d’éviter toute activation non intentionnelle du processus lors de la resynchronisation du bus arrière.
