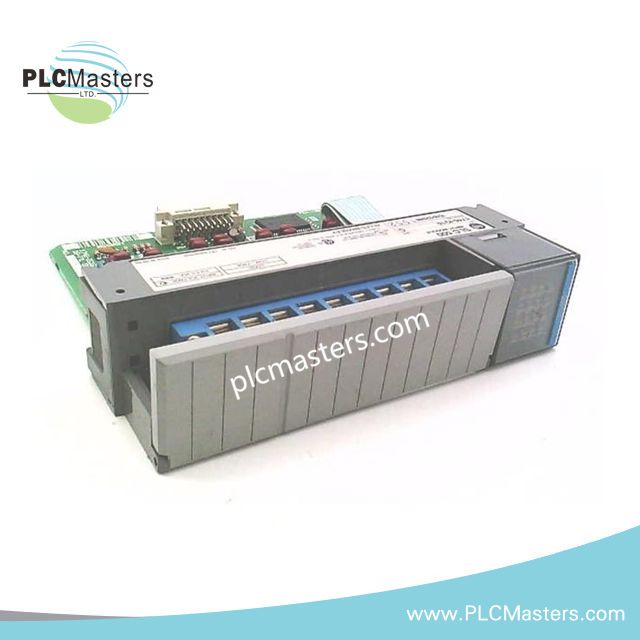

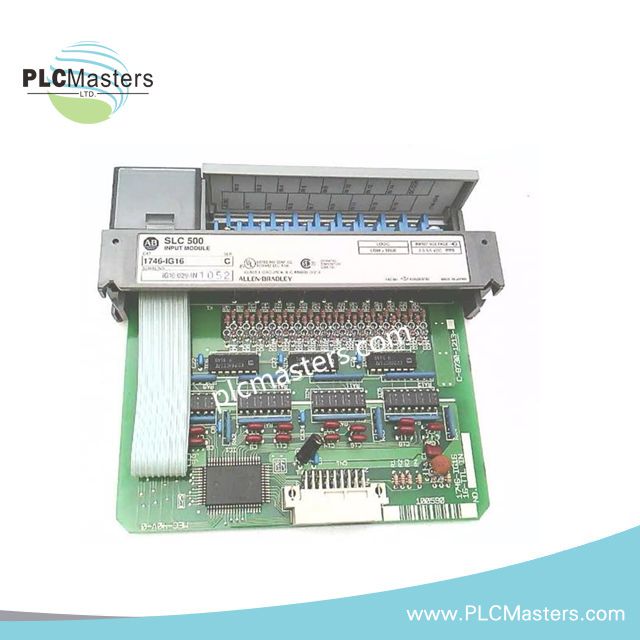

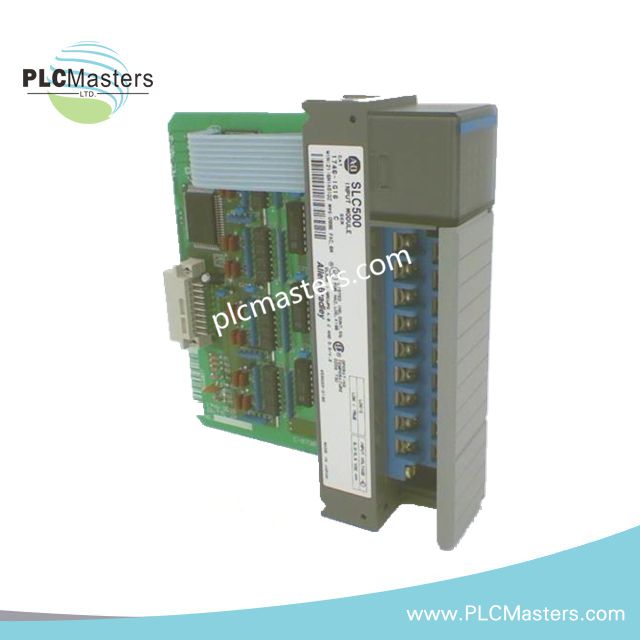

Module d'entrée numérique DC TTL Allen-Bradley 1746-IG16 SLC 500

Le Allen-Bradley 1746-IG16, également référencé sous le nom de 1746-IG16 Module d'entrée numérique DC, est le module d'entrée principal de niveau TTL utilisé pour l'acquisition de signaux 4,5–5,5 VDC sur les plateformes PLC SLC 500.

Configuré pour l'interface directe des signaux TTL et BCD dans les cycles de balayage du bus arrière SLC 500, le module convertit les entrées 16 canaux de niveau source 5 VDC en états logiques discrets pour le traitement par le contrôleur. Le conditionnement du signal est optimisé pour les sources numériques basse tension avec des seuils de commutation précis et une synchronisation déterministe du balayage.

Décomposition du suffixe et matrice du modèle

Aucun suffixe structuré ni code d'option n'est défini pour le 1746-IG16. Le numéro de modèle représente un identifiant fixe du catalogue SLC 500 sans variantes matérielles configurables.

Spécifications matérielles

Communication sur le bus arrière et mise à l’échelle de la densité E/S

Le module échange les données d'entrée TTL 16 points via le bus arrière SLC 500 lors de l'exécution du balayage cyclique. La charge sur le bus arrière est fixe à 140 mA @ 5 VDC, indépendamment de l'activité de commutation des entrées. La densité E/S est fixe par module sans possibilité d'extension sur le terrain. La propagation du signal suit un timing de balayage déterministe régi par le cycle d'exécution du contrôleur.

Comportement du seuil d'entrée TTL et conditionnement du signal

Les canaux d'entrée fonctionnent dans des niveaux logiques 4,5–5,5 VDC. Les comparateurs de seuil internes stabilisent les transitions de signal pour les sources TTL et BCD. Le faible délai de signal (0,25–0,5 ms) permet une capture rapide des états numériques. L'interprétation de l'état OFF est définie par une référence interne de tirage vers le bas dans la logique du module.

Questions fréquemment posées (FAQ)

Q : Le 1746-IG16 supporte-t-il le remplacement à chaud dans un châssis SLC 500 sous tension ?
R : Non. L'insertion ou le retrait du module doit être effectué avec l'alimentation du bus arrière coupée pour éviter l'instabilité du bus et la corruption logique.

Q : Quel est l'impact de l'activation complète des 16 canaux sur la charge du bus arrière ?
R : La consommation du bus arrière reste fixe à 140 mA @ 5 VDC quel que soit l'état de commutation des canaux.

Q : Le module peut-il s'interfacer directement avec des signaux terrain 24 VDC ?
R : Non. La plage d'entrée est strictement limitée aux niveaux TTL 4,5–5,5 VDC ; des conditionnements de signal externes sont nécessaires pour des tensions plus élevées.

Directives d'installation sur le terrain

Le module doit être installé dans un emplacement unique du châssis SLC 500 avec un alignement correct sur le bus arrière. Le bloc de connexion 1746-RT25B doit être complètement inséré avant la mise sous tension des circuits terrain.

Le câblage doit suivre les bonnes pratiques d'intégrité des signaux TTL avec des longueurs de conducteurs courtes et une surface de boucle minimale. Le blindage doit être mis à la terre en un seul point de référence du panneau pour réduire les couplages haute fréquence. Une séparation avec les câbles AC et DC haute tension est requise pour éviter les bruits induits sur les entrées TTL de faible niveau.
