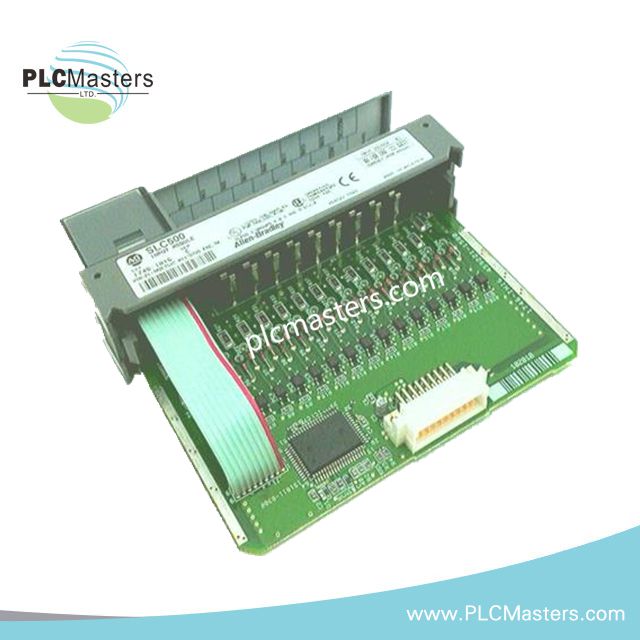

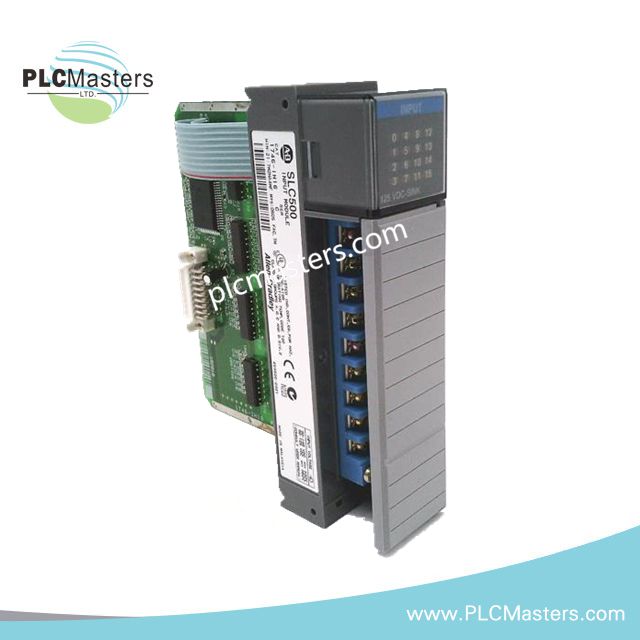

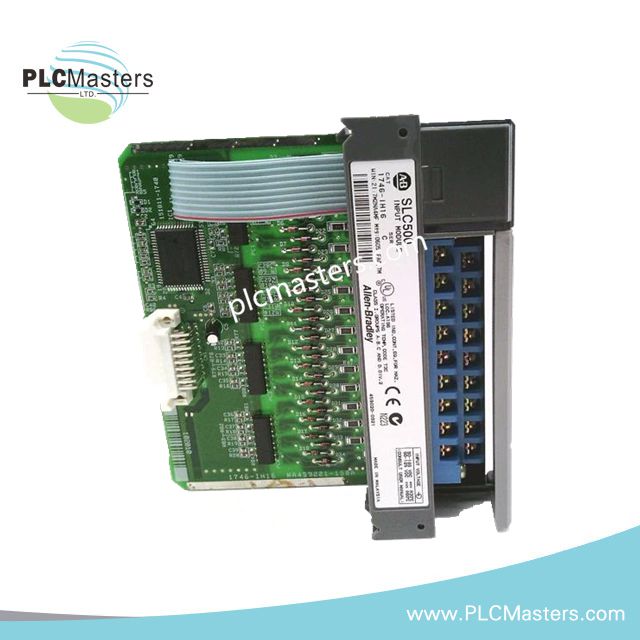

Module d'entrée numérique DC Allen-Bradley 1746-IH16 SLC 500

Le Allen-Bradley 1746-IH16, également référencé sous le nom de 1746-IH16, est un module d'entrée numérique DC principal à 16 points en mode sinking, utilisé pour l'acquisition de signaux discrets 90–146 VDC sur les architectures d'E/S du bus arrière SLC 500.

Conçu pour la surveillance des entrées DC haute tension dans les cycles de balayage du châssis SLC 500, le module convertit les signaux de terrain sinking à 16 canaux en états logiques lisibles par le contrôleur. Le conditionnement des entrées prend en charge des seuils de fuite en état OFF définis et un comportement de mise à jour fixe basé sur le balayage via le bus arrière.

Décomposition du suffixe et matrice des modèles

Aucune segmentation structurée du suffixe n’est définie pour le 1746-IH16. Le numéro de pièce est un identifiant fixe du catalogue SLC 500 sans extensions d’options matérielles configurables.

Spécifications matérielles

Communication sur le bus arrière et exécution du balayage E/S

Le module communique les transitions d’état des entrées via le bus arrière SLC 500 lors de l’exécution cyclique du balayage. Les 16 canaux sont mappés en points discrets fixes sans mise à l’échelle ni filtrage. La consommation sur le bus arrière reste constante à 85 mA @ 5 VDC, indépendamment de l’activité de commutation. Les mises à jour des signaux sont synchronisées avec le temps de balayage du contrôleur avec un comportement de rafraîchissement déterministe.

Conditionnement des entrées DC haute tension en mode sinking

Les canaux d’entrée sont configurés pour un fonctionnement sinking sur une plage de 90–146 VDC. Le circuit interne assure une discrimination en état OFF jusqu’à 0,8 mA de courant de fuite et une tolérance de tension résiduelle de 20 VDC. Cela évite les déclenchements erronés sous conditions de champ induit ou flottant tout en maintenant des transitions logiques stables lors de la commutation DC haute tension.

Questions fréquemment posées (FAQ)

Q : Le 1746-IH16 supporte-t-il le remplacement à chaud dans un châssis SLC 500 sous tension ?
R : Non. L’installation ou le retrait du module nécessite une isolation complète de l’alimentation du bus arrière pour éviter la corruption du bus et les conditions de défaut transitoires.

Q : Quelle est la charge sur le bus arrière en fonctionnement complet des 16 canaux ?
R : La consommation sur le bus arrière reste fixe à 85 mA @ 5 VDC, indépendamment des changements d’état des entrées.

Q : Le module peut-il tolérer une tension résiduelle sur les entrées en état OFF ?
R : Oui. La tolérance en état OFF est définie jusqu’à 20 VDC avec une limite de courant de fuite de 0,8 mA.

Directives d’installation sur site

L’installation doit être réalisée dans un emplacement compatible du châssis SLC 500 avec alignement vérifié du bus arrière avant la mise sous tension. Le module doit être complètement inséré et sécurisé avant le câblage sur site.

Les conducteurs de terrain doivent respecter les règles de séparation pour les tensions DC élevées, en maintenant une distance physique avec les câbles de signaux basse tension. La terminaison de blindage doit être effectuée à un point de référence de terre unique pour réduire les couplages de bruit. L’isolation de l’alimentation est obligatoire lors du remplacement du module afin de préserver l’intégrité du bus arrière et d’éviter toute interruption du balayage.
